2РТТ55КПЭ6Г30В 2015г «5» Элекон

Цена:

7700 ₽

В наличии: 38 шт.

Производитель: Элекон

Технические характеристики

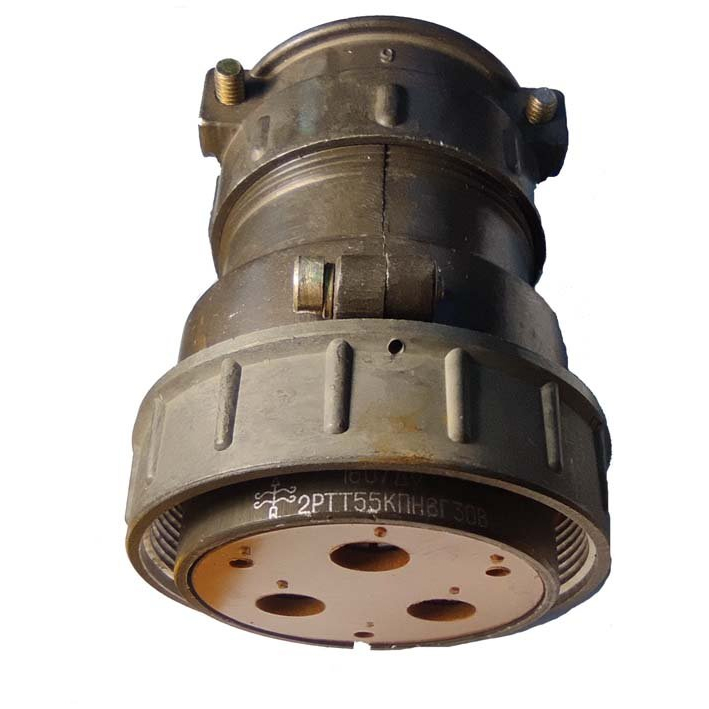

2РТТ55КПЭ6Г30В — это цилиндрический низкочастотный разъем производства завода «Элекон» (вид приемки «5» — повышенный контроль, ВП, ПЗ), относящийся к серии 2РТТ.

Это кабельная розетка (тип К — кабельный корпус) условного размера 55 с 6 контактами: 3 штыревых Ø2,5 мм и 3 гнездовых Ø9,0 мм. Корпус из алюминиевого сплава А-22 с оксидированием (серый цвет), прямой патрубок (П), гайка для неэкранированного кабеля (тип Э или Н в аналогах), одношпоночная поляризация, материал изолятора — карболит (черный). Габариты: 89×67,5×77 мм, диаметр корпуса 67,5 мм, шаг резьбы M60×1,5 мм, масса около 291 г.

Работает при напряжении до 850 В, ток на контакт: 35 А (Ø2,5 мм) и 200 А (Ø9 мм), суммарный ток до 475 А, сопротивление контактов не более 1 мОм (Ø2,5) и 0,15 мОм (Ø9). Покрытие контактов — серебро (Ag), монтаж — пайка, контакты извлекаемые, герметичность отсутствует.

Климатическое исполнение В (всеклиматическое), температура от -60 до +100 °C, влажность 98% при +20 °C, давление от 1,33×10⁻⁴ до 50,6×10⁴ Па. Выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы 170 дБ, удары до 1000 g, ресурс 500 соединений, наработка 1000 ч, срок хранения 15 лет.

Предназначен для надежного соединения в промышленных системах, взаимосочленяется с вилками 2РТ-А, ШР. Аналогичные серии: 2РТТ, 2РТ-А, ШР, PRB, WS, WY. Нормы: ГЕ0.364.120 ТУ.

Описание

2РТТ55КПЭ6Г30В

2РТТ55КПЭ6Г30В — кабельная розетка для надёжных электрических соединений

2РТТ55КПЭ6Г30В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, выполненный в виде кабельной розетки. Разъём предназначен для коммутации цепей постоянного и переменного тока в составе промышленной, радиоэлектронной и специальной аппаратуры, где важны механическая прочность, устойчивость к климатическим воздействиям и надёжная фиксация сочленённого положения.

Конструкция изделия предусматривает резьбовое соединение с ответной частью, что помогает предотвратить самопроизвольное разъединение при вибрации, ударах и эксплуатационных нагрузках. Розетка 2РТТ55КПЭ6Г30В рассчитана на монтаж на экранированный кабель и оснащена прямым патрубком.

Расшифровка обозначения

Маркировка 2РТТ55КПЭ6Г30В содержит основные сведения о конструктивном исполнении разъёма:

Элемент маркировки	Значение
2РТТ	Серия низкочастотных цилиндрических теплостойких и тропикоустойчивых соединителей
55	Условный размер корпуса
К	Кабельное исполнение
П	Прямой патрубок
Э	Гайка для монтажа экранированного кабеля
6	Количество контактов
Г30	Сочетание контактных элементов по принятому обозначению серии
В	Всеклиматическое исполнение для внутреннего монтажа

Таким образом, 2РТТ55КПЭ6Г30В представляет собой кабельную розетку с шестью гнездовыми контактами, прямым патрубком и элементами крепления, рассчитанными на правильную заделку экранированного кабеля.

Технические особенности

Соединители семейства 2РТТ применяются в цепях с рабочей частотой до 3 МГц и допускают напряжение до 850 В по амплитудному значению. Контактная система имеет серебряное покрытие, а монтаж проводников выполняют пайкой, что позволяет получить стабильное электрическое соединение при соблюдении технологии сборки.

Для исполнения 2РТТ55КПЭ6Г30В указываются следующие конструктивные параметры:

Кабельная розетка с гнездовыми контактами.
Шесть контактных позиций.
Условный размер корпуса 55.
Прямой кабельный патрубок.
Исполнение для экранированного кабеля.
Металлический корпус.
Изолятор из карболита.
Рабочий температурный диапазон от −60 до +100 °C.
Резьбовая фиксация в сочленённом состоянии.
Внутренний способ монтажа.

Применение в аппаратуре

Разъём 2РТТ55КПЭ6Г30В используют для разъёмного подключения кабелей к блокам, панелям, приборам и узлам электронного оборудования. Наличие исполнения для экранированного кабеля особенно важно в системах, где требуется снизить влияние электромагнитных помех или обеспечить непрерывность экранирующего контура при подключении.

Такой соединитель может применяться в системах управления, измерительной технике, источниках питания, промышленной автоматике, связи, радиотехнических комплексах и другой аппаратуре с повышенными требованиями к надёжности коммутации. Серия 2РТТ предназначена для работы в условиях воздействия температуры и влажности, а резьбовая фиксация повышает устойчивость соединения к механическим воздействиям.

На что обратить внимание при подборе

При проектировании или ремонте оборудования важно проверять не только полное обозначение 2РТТ55КПЭ6Г30В, но и совместимость с ответной вилкой, схему расположения контактов, допустимую токовую нагрузку каждой контактной позиции, тип применяемого кабеля и требования к экранированию.

Для качественного монтажа необходимо обеспечить аккуратную пайку контактов, надёжное закрепление кабеля в патрубке и корректное подключение экрана. Также следует исключить механическое натяжение жил и кабеля после сборки, чтобы сохранить ресурс контактной группы и герметичность кабельного ввода в пределах предусмотренного конструкцией исполнения.

2РТТ55КПЭ6Г30В — практичное решение для создания прочных и обслуживаемых разъёмных соединений в низкочастотных электрических цепях, где необходимы устойчивость к условиям эксплуатации, надёжная резьбовая фиксация и возможность работы с экранированным кабелем.
