Назначение

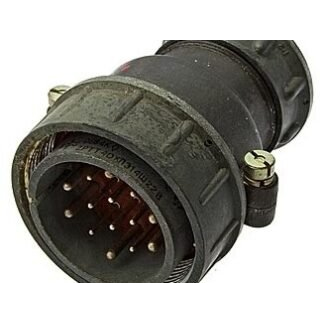

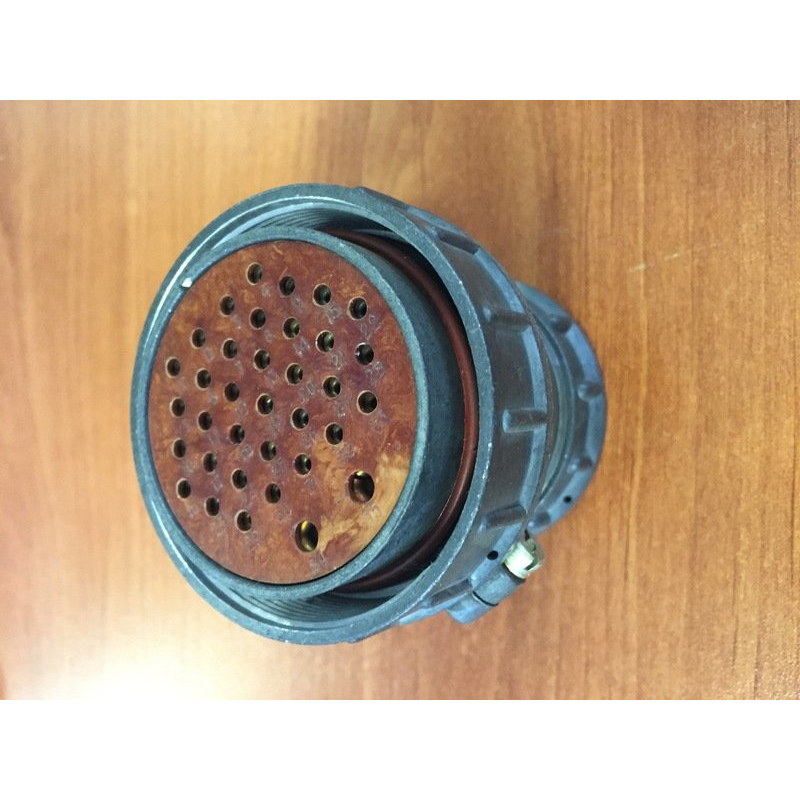

2РТТ55КПЭ35Ш34В Элекон «5» — вилка кабельная, представляющая собой теплостойкий пылебрызгозащищённый цилиндрический разъём для ручного соединения. Артикул изделия — 50985. Товар относится к категории 2РТТ и выпускается производителем Элекон. Разъём предназначен для электрических цепей с токовой нагрузкой до 200 А на контакт и напряжением до 700 В; амплитудное значение напряжения — 850 В.

Конструкция предусматривает резьбовое сочленение и одношпоночную поляризацию корпусов. Разъём рассчитан на внутренний объёмный монтаж с экранированным или неэкранированным кабелем. Для подключения используется пайка, а контакты имеют серебряное покрытие.

Подтверждённые технические особенности

Контактная система и электрические параметры

• Количество контактов — 35: 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм.
• Токовая нагрузка в описании указана до 200 А на контакт; для контактов диаметром 1,5 мм — 20 А, для контактов диаметром 3,5 мм — 40 А; общая нагрузка — до 344 А.
• Сопротивление контакта — не более 2,5 мОм для контактов диаметром 1,5 мм и не более 0,75 мОм для контактов диаметром 3,5 мм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Рабочее напряжение — до 700 В, амплитудное значение — 850 В.
• Покрытие контактов — серебро; метод монтажа — пайка.

Механические и климатические характеристики

Разъём имеет резьбовое сочленение, одношпоночную поляризацию корпусов и предназначен для ручного соединения. Исполнение — теплостойкое, пылебрызгозащищённое, всеклиматическое по ТУ ГЕ0.364.120 ТУ. Масса изделия — около 207 г.

Ресурсные показатели: количество сочленений-расчленений — до 500 циклов, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.

Применение

Разъём применяется в электрических цепях с указанными значениями тока и напряжения, где требуется кабельное подключение пайкой и ручное соединение. Конструкция рассчитана на внутренний объёмный монтаж с экранированным или неэкранированным кабелем. Наличие 35 контактов двух диаметров позволяет использовать изделие в цепях, для которых важны подтверждённые параметры контактной системы, включая сопротивление контакта и сопротивление изоляции.

Теплостойкое, пылебрызгозащищённое и всеклиматическое исполнение определяет применение разъёма в условиях, соответствующих указанным ТУ. Резьбовое сочленение и одношпоночная поляризация корпусов предусмотрены для ручного соединения и внутреннего объёмного монтажа. При подборе следует учитывать уточнённые токовые значения для контактов диаметром 1,5 мм и 3,5 мм, а также общую нагрузку до 344 А.

Маркировка, приёмка и сведения о товаре

В карточке товара указаны приёмка «5» и год 2015. Изделие относится к серии с маркировкой «5», производитель — Элекон, артикул — 50985, категория — 2РТТ. Сведения о комплектации, стране производства, гарантии, сертификатах и наличии в предоставленных данных отсутствуют, поэтому их не следует считать подтверждёнными.
