2РТТ55КПЭ35Г34В: кабельная розетка для многоконтактных электрических соединений

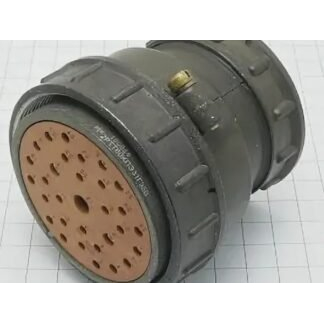

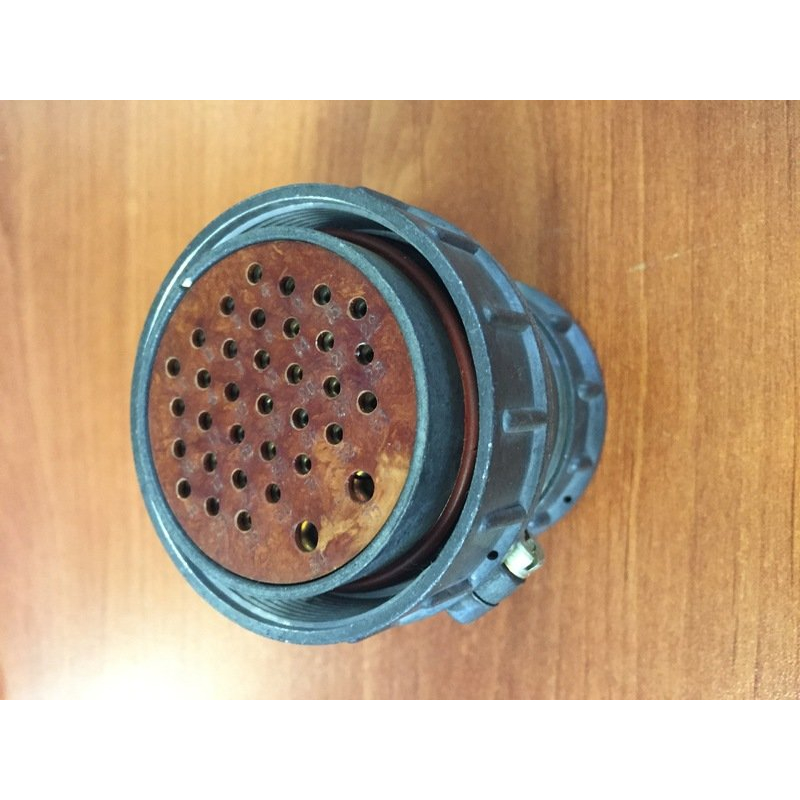

2РТТ55КПЭ35Г34В — цилиндрический низкочастотный электрический соединитель серии 2РТТ55, выполненный в виде кабельной розетки с гнездовыми контактами. Конструкция рассчитана на объёмный монтаж с экранированным кабелем и применяется там, где требуется надёжное многоконтактное разъёмное соединение силовых, сигнальных и управляющих цепей.

Назначение соединителя

Разъём 2РТТ55КПЭ35Г34В предназначен для эксплуатации в цепях постоянного и переменного тока, включая цепи с рабочей частотой до 3 МГц. Соединители семейства 2РТТ относятся к пылебрызгозащищённым изделиям и используются во внутреннем монтаже электротехнической, промышленной, приборной и специальной аппаратуры. Допустимое напряжение для серии указывается до 850 В по амплитудному значению; конкретные электрические режимы следует определять по техническим условиям и контактной схеме данного исполнения.

Кабельное исполнение делает 2РТТ55КПЭ35Г34В удобным для подключения жгутов и экранированных кабелей к приборным частям разъёма. Резьбовой способ сочленения обеспечивает механическую фиксацию пары и снижает риск самопроизвольного разъединения при вибрации или перемещении кабеля.

Расшифровка маркировки

Маркировка разъёма отражает его конструктивное исполнение:

Таким образом, 2РТТ55КПЭ35Г34В представляет собой 35-контактную кабельную розетку в корпусе условного размера 55, с прямым патрубком и гайкой для закрепления экранированного кабеля.

Основные характеристики

Ключевые особенности исполнения 2РТТ55КПЭ35Г34В:

• Серия: 2РТТ.

• Тип: кабельная розетка с гнездовыми контактами.

• Условный размер корпуса: 55.

• Количество контактов: 35.

• Контактная схема: 34.

• Патрубок: прямой.

• Кабельный ввод: для экранированного кабеля.

• Материал корпуса: металл.

• Материал изолятора: карболит.

• Рабочий температурный диапазон: от −60 до +100 °C.

• Максимальное напряжение: до 850 В в рамках параметров серии и применяемой контактной схемы.

• Рабочая частота переменного тока: до 3 МГц.

• Исполнение: пылебрызгозащищённое, без заявленной герметичности.

Для соединителей 2РТТ характерны серебряное покрытие контактов, высокая стойкость изоляции и возможность применения при значительных механических нагрузках. В типовых данных по серии указываются сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях, ресурс не менее 500 циклов сочленения и расчленения, а также работоспособность при вибрационных и ударных воздействиях.

Где применяется 2РТТ55КПЭ35Г34В

Разъём 2РТТ55КПЭ35Г34В применяется в системах, где требуется подключить многожильный экранированный кабель к оборудованию с сохранением механической прочности и стабильности электрического контакта. Типовые области использования включают:

• промышленную автоматику и системы управления;

• электрические шкафы, пульты и приборные комплексы;

• измерительное и испытательное оборудование;

• системы связи, телеметрии и передачи сигналов;

• транспортную, энергетическую и специальную технику;

• кабельные жгуты оборудования, работающего при вибрации, повышенной влажности или температурных колебаниях.

Экранированный ввод особенно важен для цепей с чувствительными измерительными, управляющими или высокочастотными сигналами. Он помогает организовать непрерывность экрана кабеля в зоне ввода и уменьшить влияние внешних электромагнитных помех на подключённые линии.

Что проверить перед монтажом

При подборе ответной части и подготовке кабельной сборки важно сверить не только полное обозначение 2РТТ55КПЭ35Г34В, но и совместимость по нескольким параметрам:

• номер контактной схемы — 34 ;

• количество и назначение контактов — 35 ;

• тип контактов — гнездовые контакты розетки;

• соответствующее исполнение ответной вилки с штыревыми контактами;

• диаметр и сечение проводников, допускаемые конкретным контактным набором;

• наружный диаметр экранированного кабеля и совместимость с патрубком;

• способ подключения оплётки экрана;

• требуемые электрические нагрузки по каждому контакту;

• условия окружающей среды и отсутствие требования к полной герметичности.

Использование разъёма с несоответствующей контактной схемой недопустимо даже при совпадении размера корпуса и общего числа контактов: геометрия расположения, диаметры контактов и допустимые токовые нагрузки могут различаться.

2РТТ55КПЭ35Г34В — практичное решение для создания надёжного 35-контактного кабельного соединения в оборудовании, где важны резьбовая фиксация, защита от пыли и брызг, широкий температурный диапазон и возможность работы с экранированным кабелем.
