2РТТ55КПЭ31Ш33В — кабельная вилка серии 2РТТ для экранированных линий

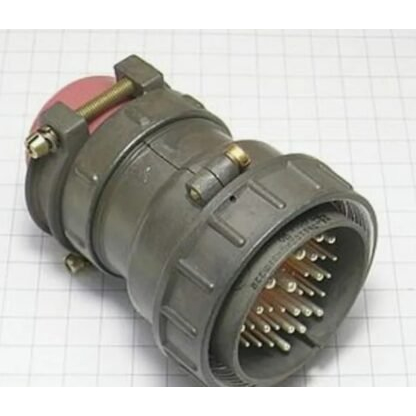

2РТТ55КПЭ31Ш33В — цилиндрический электрический соединитель серии 2РТТ, выполненный в виде кабельной вилки с прямым патрубком. Модель рассчитана на монтаж с экранированным кабелем, имеет 31 штыревой контакт и применяется для создания разъёмных соединений в электрических цепях промышленного, приборного и специального оборудования.

Расшифровка маркировки

Обозначение 2РТТ55КПЭ31Ш33В отражает конструктивное исполнение разъёма:

Таким образом, 2РТТ55КПЭ31Ш33В представляет собой кабельную часть соединителя с прямым выводом кабеля и конструкцией, ориентированной на сохранение экранирующих свойств кабельной линии.

Основные особенности конструкции

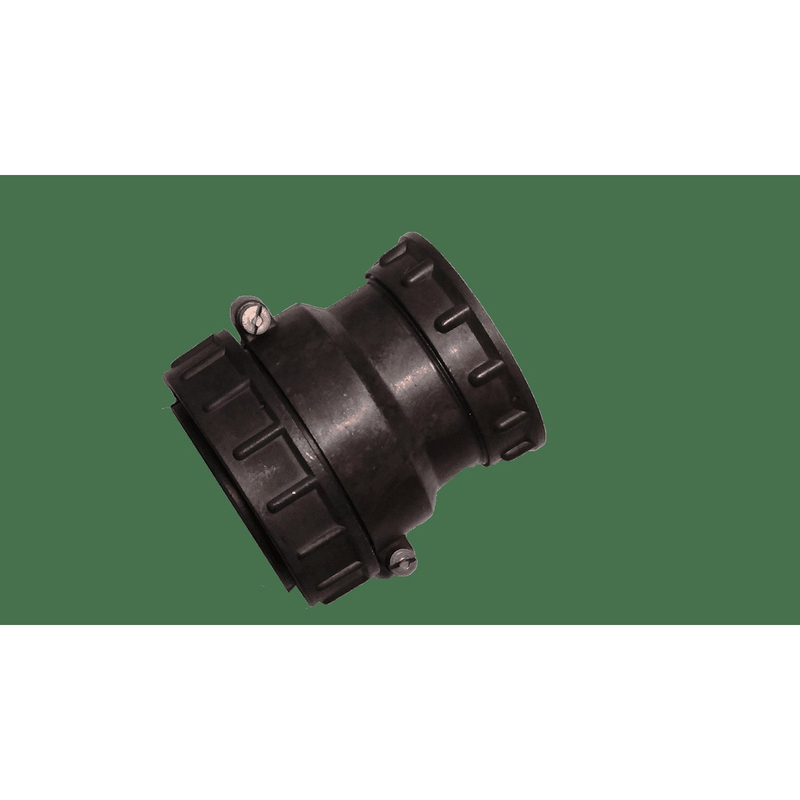

Разъём выполнен в цилиндрическом корпусе условного размера 55. Кабельная конструкция с прямым патрубком удобна для прокладки кабеля по оси разъёма и установки в системах, где важно обеспечить аккуратную геометрию жгута.

Ключевые особенности модели:

• 31 штыревой контакт для многопроводного соединения.

• Кабельное исполнение корпуса.

• Прямой патрубок для ввода кабеля.

• Гайка патрубка, рассчитанная на экранированный кабель.

• Соединение ответных частей посредством резьбового сочленения.

• Одношпоночная поляризация корпуса, предотвращающая неправильную ориентацию при стыковке.

• Серебряное покрытие контактов.

• Присоединение проводников методом пайки.

Резьбовое сочленение особенно актуально в аппаратуре, подверженной вибрации: оно обеспечивает надёжную механическую фиксацию вилки и ответной розетки после затяжки соединительной гайки.

Электрические параметры

Соединители серии 2РТТ предназначены для работы в цепях постоянного и переменного тока. Для данной серии указываются рабочие частоты до 3 МГц, а предельное рабочее напряжение зависит от нормативной документации и конкретного исполнения: в источниках для 2РТТ приводятся значения до 700 В постоянного тока и до 850 В амплитудного значения. При проектировании следует сверять допустимые режимы именно с паспортом применяемого изделия и условиями эксплуатации оборудования.

Для серии также приводятся следующие ориентиры надёжности:

• сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм;

• минимальная наработка — от 1000 часов;

• ресурс сочленений и расчленений — не менее 500 циклов;

• диапазон рабочих температур — от −60 до +100 °C;

• устойчивость к смене температур — до диапазона от −60 до +180 °C с учётом нагрева контактов.

Токовая нагрузка определяется диаметром контактов и схемой контактного набора. Для соединителей 2РТТ55 значения могут варьироваться в широких пределах, поэтому при подборе ответной части и кабеля необходимо использовать схему расположения контактов для сочетания №33 и данные изготовителя на конкретную партию.

Области применения

Разъём 2РТТ55КПЭ31Ш33В подходит для аппаратуры, где требуется компактно объединить большое число цепей в одном разъёмном кабельном соединении и одновременно обеспечить механическую устойчивость соединения. Типичные направления использования:

• промышленная автоматика и системы управления;

• измерительные комплексы;

• электрошкафы, приборные стойки и испытательные установки;

• радиоэлектронная и электротехническая аппаратура;

• кабельные жгуты с экранированием сигнальных или управляющих линий;

• оборудование, работающее при вибрациях, температурных перепадах и других внешних воздействиях.

Исполнение для экранированного кабеля особенно востребовано в цепях, чувствительных к электромагнитным помехам. Оно может применяться, например, для соединения многожильного экранированного кабеля между шкафом управления и удалённым модулем оборудования.

Что учитывать при монтаже

Перед установкой 2РТТ55КПЭ31Ш33В важно проверить совместимость с ответной частью: она должна иметь соответствующее число контактов, сочетание контактов 33, подходящую поляризацию и розеточное исполнение. Нельзя ориентироваться только на размер корпуса или общее название серии.

При пайке проводов рекомендуется соблюдать технологию монтажа, исключать перегрев контактных узлов и обеспечить надёжную фиксацию кабеля в патрубке. Экран кабеля следует подключать в соответствии со схемой электромагнитной совместимости конкретной системы: способ его присоединения зависит от требований по заземлению, помехозащищённости и развязке цепей.

2РТТ55КПЭ31Ш33В объединяет многоконтактную конфигурацию, кабельное исполнение, штыревые контакты и возможность применения экранированного кабеля. Это делает разъём практичным решением для формирования надёжных разъёмных соединений в сложных электрических и электронных системах.
