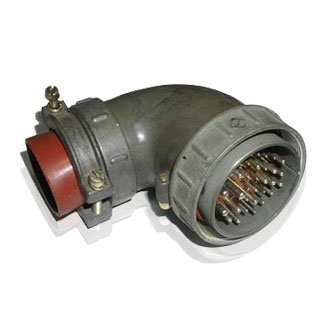

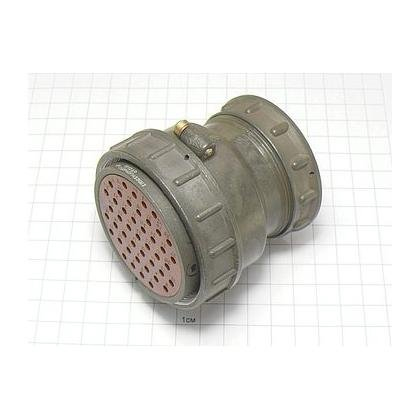

2РТТ55КПЭ31Г33В 2015г «5» Элекон

Цена:

5100 ₽

В наличии: 88 шт.

Производитель: Элекон

Технические характеристики

2РТТ55КПЭ31Г33В — это низкочастотный цилиндрический соединитель (розетка кабельная) отечественного производства, выпускаемый заводом «Элекон» по техническим условиям ГЕ0.364.120 ТУ. Он предназначен для соединения электрических цепей постоянного и переменного тока в различных промышленных и электротехнических устройствах.

Разъем относится к серии 2РТТ и выполнен в виде кабельной розетки с прямым патрубком и резьбовой фиксацией. Корпус изготовлен из алюминиевого сплава А‑22, покрыт методом оксидирования, цвет корпуса — серый; изолятор выполнен из бакелита, цвет — черный.

Розетка имеет 31 контакт‑гнездо, расположенный в одном корпусе, и предназначена для сочленения с соответствующими вилками серии 2РТ‑А, ШР и другими совместимыми разъёмами. Соединение осуществляется с помощью накидной гайки с резьбой М60×1,5, что обеспечивает надежную механическую фиксацию пары вилка‑розетка.

В разъеме установлено 31 контакт‑гнездо круглой формы, набор по диаметрам: двух рядов по 14 контактов Ø 1,5 мм и Ø 2,5 мм плюс 3 более мощных контакта Ø 3,5 мм. Контакты выполнены из латуни и покрыты серебром, что обеспечивает низкое сопротивление и хорошую стабильность электрического контакта.

Максимальное рабочее напряжение на разъеме составляет 850 В, при этом максимальный ток на отдельный контакт: до 20 А для контактов Ø 1,5 мм, до 35 А для Ø 2,5 мм и до 40 А для Ø 3,5 мм. Суммарно через разъём возможно передавать до порядка 512 А, что делает изделие пригодным для относительно мощных цепей.

Изделие имеет всеклиматическое исполнение (обозначение «В»), что предполагает возможность работы в широком диапазоне температур от –60 до +100 °C. Разъём рассчитан на высокую влажность (до 98% при +25 °C) и значительный диапазон атмосферного давления, что позволяет использовать его во многих типах климатических условий.

Механическая часть разъёма выдерживает высокую вибрацию (до 30 g в диапазоне 1–5000 Гц), многократные удары до 150 g и одиночные удары до 1000 g, что типично для оборудования в транспортных и промышленных системах. Ресурс составляет порядка 500 циклов сочленения‑расчленения, а минимальная наработка — около 1000 часов непрерывной работы.

Монтаж данного разъёма относится к объемному механическому типу, а электрический монтаж выполняется пайкой контактов. Корпус имеет поляризацию с одним шпоном и пазом, что исключает неправильное сопряжение вилки и розетки, а также наличие уплотнительной втулки и ориентирующего элемента.

Разъём имеет прямой кабельный патрубок с гайкой для монтажа экранированного кабеля (обозначение «Э»), что удобно для использования в системах с повышенными требованиями к электромагнитной совместимости. Габаритные размеры корпуса составляют примерно 72×67,5×77 мм, изделие может работать в любом рабочем положении.

Описание

Назначение и область применения

2РТТ55КПЭ31Г33В Элекон «5» — низкочастотный цилиндрический соединитель, выполненный в виде кабельной розетки. Изделие выпускается заводом «Элекон» по техническим условиям ГЕ0.364.120 ТУ и относится к серии 2РТТ. Оно предназначено для соединения электрических цепей постоянного и переменного тока в промышленных и электротехнических устройствах.

Розетка применяется там, где требуется разъёмное соединение с механической фиксацией и защитой от неправильного сочленения. Прямой кабельный патрубок с гайкой предусмотрен для кабельного присоединения, а накидная гайка с резьбой М60 и шагом 1,5 мм обеспечивает прочную фиксацию пары «вилка — розетка».

Конструкция и материалы

Корпус соединителя изготовлен из алюминиевого сплава А-22 и покрыт оксидированием; цвет корпуса — серый. Изолятор выполнен из бакелита чёрного цвета. В корпусе размещено 31 контактное гнездо круглой формы. Контакты выполнены из латуни с серебряным покрытием, что обеспечивает стабильное электрическое соединение.

Тип изделия: розетка кабельная серии 2РТТ.
Количество контактных гнёзд: 31.
Контакты: 14 гнёзд диаметром 1,5 мм, 14 гнёзд диаметром 2,5 мм и 3 гнезда диаметром 3,5 мм.
Материал контактов: латунь с серебряным покрытием.
Корпус: алюминиевый сплав А-22, оксидирование, серый цвет.
Изолятор: бакелит чёрного цвета.
Фиксация: накидная гайка с резьбой М60 и шагом 1,5 мм.

Конструкция имеет поляризацию с одним шпоном и пазом, а также уплотнительную втулку и ориентирующий элемент. Это снижает риск ошибки при сопряжении и повышает надёжность соединения.

Электрические параметры

Максимальное рабочее напряжение соединителя составляет 850 В. Допустимый ток зависит от диаметра контакта: для гнёзд диаметром 1,5 мм — до 20 А, для гнёзд диаметром 2,5 мм — до 35 А, для гнёзд диаметром 3,5 мм — до 40 А. Суммарно через разъём возможно передавать ток порядка 512 ампер.

Максимальное рабочее напряжение: 850 В.
Ток на контакт диаметром 1,5 мм: до 20 А.
Ток на контакт диаметром 2,5 мм: до 35 А.
Ток на контакт диаметром 3,5 мм: до 40 А.
Суммарный ток через разъём: порядка 512 ампер.

Такие параметры позволяют использовать розетку в относительно мощных электрических цепях при условии соблюдения допустимых нагрузок на каждый контакт.

Условия эксплуатации и механическая стойкость

Изделие имеет всеклиматическое исполнение с обозначением «В». Оно рассчитано на работу при температуре от минус 60 до плюс 100 градусов Цельсия, при влажности до 98 процентов при температуре плюс 25 градусов Цельсия и в широком диапазоне атмосферного давления.

Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
Влажность: до 98 процентов при плюс 25 градусах Цельсия.
Вибрация: до 30 g в диапазоне от 1 до 5000 Гц.
Многократные удары: до 150 g.
Одиночные удары: до 1000 g.
Ресурс сочленений-расчленений: порядка 500 циклов.
Минимальная наработка: около 1000 часов непрерывной работы.

Перечисленные характеристики соответствуют применению в транспортных и промышленных системах, где возможны вибрационные и ударные нагрузки.

Совместимость, монтаж и сведения о товаре

Розетка предназначена для сочленения с соответствующими вилками серии 2РТ-А, ШР и другими совместимыми разъёмами. Монтаж относится к объёмному механическому типу, а электрический монтаж выполняется пайкой контактов. Прямой кабельный патрубок с гайкой предусмотрен для кабельного присоединения.

Артикул: 50982.
Категория: 2РТТ.
Производитель: Элекон.
Приемка: «5».
Год: 2015.

В карточке товара указаны приемка «5» и год 2015. Изделие отечественного производства, выпускается по техническим условиям ГЕ0.364.120 ТУ.
