Назначение

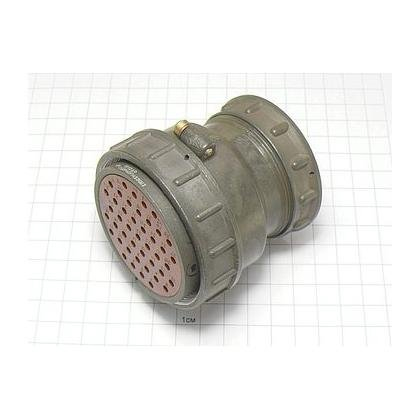

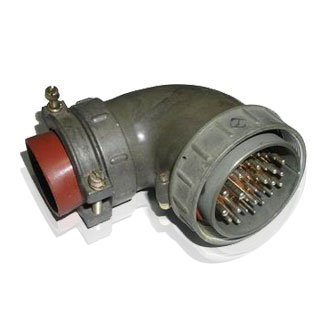

2РТТ55КПЭ31Г33В — цилиндрический низкочастотный пылевлагозащищённый разъём в исполнении «вилка». Модель выпуска 2015 года с маркировкой «5» относится к всеклиматическому исполнению, то есть рассчитана на эксплуатацию в широком диапазоне климатических условий. Соединитель предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Разъём применяется в промышленных установках, системах автоматизации и на объектах, где предъявляются повышенные требования к стойкости к пыли, влаге, вибрации и механическим ударам. Допускается работа в условиях вакуума с остаточным давлением до 1,33 × 10 в минус четвёртой степени Па.

Конструкция и особенности

Корпус соединителя имеет условный размер 55 и оснащён прямым патрубком для экранированного кабеля, а также гайкой для монтажа. Материал корпуса — алюминиевый сплав. Габаритные размеры изделия составляют 72 × 77 × 67,5 мм.

В разъёме реализовано 33 контакта с пайкой проводов и серебряным покрытием рабочих поверхностей. Контакты различаются по диаметру и допустимому току, что позволяет использовать соединитель в цепях с разной нагрузкой. Заявленный ресурс составляет не менее 500 циклов сочленения-расчленения.

• 14 контактов диаметром 1,5 мм — ток до 5 А;
• 14 контактов диаметром 2,5 мм — ток до 15 А;
• 3 контакта диаметром 3,5 мм — ток до 35 А.

Технические характеристики

Электрические параметры

Рабочее напряжение составляет до 700 В на переменном токе и до 1000 В на постоянном токе. Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм, для контактов диаметром 2,5 мм и 3,5 мм — не более 1 мОм. Сопротивление изоляции — не менее 5000 МОм при испытательном напряжении 500 В постоянного тока. Электрическая прочность изоляции — 2000 В эффективного значения.

Условия эксплуатации

Диапазон рабочих температур — от минус 60 °C до плюс 100 °C. Степень защиты от внешних воздействий — IP54. Виброустойчивость обеспечивается при частотах до 2000 Гц с ускорением до 15g, устойчивость к механическим ударам — до 100g.

Применение

Благодаря всеклиматическому исполнению и защите IP54 разъём востребован в энергетическом оборудовании, оборонной промышленности, на железнодорожном, морском и авиационном транспорте. Его также используют в системах управления и контроля, контрольно-измерительных приборах и автоматике, радиотехническом и измерительном оборудовании, станкостроении и робототехнике, а также в горнодобывающей отрасли.

Конструкция с прямым патрубком для экранированного кабеля и крепёжной гайкой упрощает монтаж на оборудовании, а сочетание контактов трёх типоразмеров позволяет подключать как силовые, так и сигнальные цепи в составе одного соединителя.
