2РТТ55КПЭ31Г33В «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

2ртт55кпэ31г33в

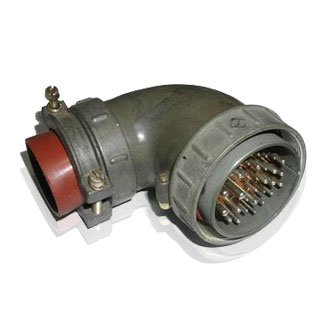

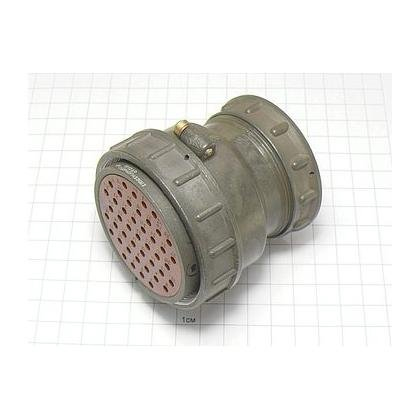

Соединитель 2РТТ55КПЭ31Г33В, выпущенный в 2000 году, представляет собой кабельную розетку, предназначенную для использования в электрических цепях. Он обладает рядом технических характеристик, которые делают его подходящим для различных условий эксплуатации.

Основные характеристики

Конструкция : Соединитель включает 33 контакта, из которых 14 имеют диаметр 1,5 мм, 14 — 2,5 мм и 3 — 3,5 мм. Это позволяет ему обеспечивать надежное соединение для различных типов проводов .
Материалы : Корпус выполнен из алюминиевого сплава (А-22), что обеспечивает прочность и долговечность изделия. Изоляция также выполнена из качественных материалов, что способствует высокой устойчивости к внешним воздействиям .
Габариты : Размеры соединителя составляют 77 х 72 мм, что делает его компактным и удобным для монтажа в ограниченных пространствах .

Электрические параметры

Токовая нагрузка : Соединитель способен выдерживать токи до 8 А на контактах диаметром 1,5 мм и до 20 А на контактах диаметром 2,5 мм. Это делает его подходящим для применения в различных электрических схемах .
Напряжение : Устройство предназначено для работы с переменным и постоянным током при напряжении до 400 В и частоте до 3 МГц .

Применение

Соединитель 2РТТ55КПЭ31Г33В может использоваться в различных областях, включая промышленные установки и системы автоматизации. Он также обладает пыле- и влагозащитой, что позволяет применять его в сложных климатических условиях. Таким образом, соединитель 2РТТ55КПЭ31Г33В является надежным и универсальным решением для подключения электрических цепей в различных условиях эксплуатации.

Описание

Назначение

Соединитель 2РТТ55КПЭ31Г33В «5», артикул 6802, относится к категории 2РТТ. По конструкции это кабельная розетка, предназначенная для использования в электрических цепях. Изделие выпущено в 2000 году. Его задача — обеспечивать соединение проводников в составе электрических схем, где требуется несколько контактных групп разного диаметра. Такая компоновка позволяет использовать соединитель для подключения проводов различных типов в пределах заявленных электрических параметров.

Конструкция и подтверждённые особенности

Соединитель включает 33 контакта. Из них 14 контактов имеют диаметр 1,5 мм, 14 контактов — диаметр 2,5 мм, а 3 контакта — диаметр 3,5 мм. Разные диаметры контактов позволяют подбирать группы для подключения проводников в рамках предусмотренных нагрузок.

Корпус выполнен из алюминиевого сплава А-22. Это материал, указанный в описании изделия; он обеспечивает прочность и долговечность корпуса. Изоляция также выполнена из материалов, способствующих устойчивости к внешним воздействиям. Габаритные размеры соединителя составляют 77 на 72 мм, что позволяет монтировать его в ограниченных пространствах.

Тип изделия: кабельная розетка.
Количество контактов: 33.
Контакты диаметром 1,5 мм: 14.
Контакты диаметром 2,5 мм: 14.
Контакты диаметром 3,5 мм: 3.
Материал корпуса: алюминиевый сплав А-22.
Габариты: 77 на 72 мм.
Год выпуска, указанный в описании: 2000.

Электрические параметры

Соединитель рассчитан на работу с переменным и постоянным током при напряжении до 400 В и частоте до 3 МГц. Токовая нагрузка составляет до 8 А на контактах диаметром 1,5 мм и до 20 А на контактах диаметром 2,5 мм. Для контактов диаметром 3,5 мм отдельная токовая нагрузка в предоставленных данных не указана, поэтому её не следует принимать по аналогии с другими группами.

Применение и условия эксплуатации

Соединитель может применяться в промышленных установках и системах автоматизации. Он также подходит для подключения электрических цепей в составе оборудования, где требуются кабельные соединения с несколькими контактными группами. В описании указана пыле- и влагозащита, что допускает применение изделия в сложных климатических условиях. Конкретная степень защиты и точный перечень совместимого оборудования в предоставленных данных не приведены.

При использовании следует учитывать заявленные ограничения по напряжению, частоте и токам для контактов соответствующего диаметра. Для контактов диаметром 3,5 мм токовая нагрузка отдельно не нормирована в исходном описании.

Приемка

В характеристиках товара указана приемка «5». Это подтверждённый параметр карточки. Иные сведения о сертификатах, стандартах и дополнительных испытаниях в предоставленных данных отсутствуют.
