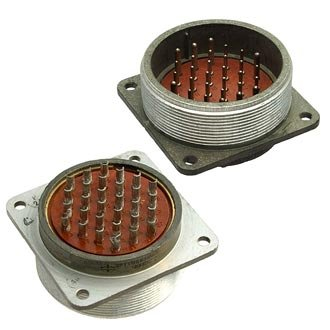

2РТТ55КПЭ30Ш32В — кабельная вилка для ответственных электрических соединений

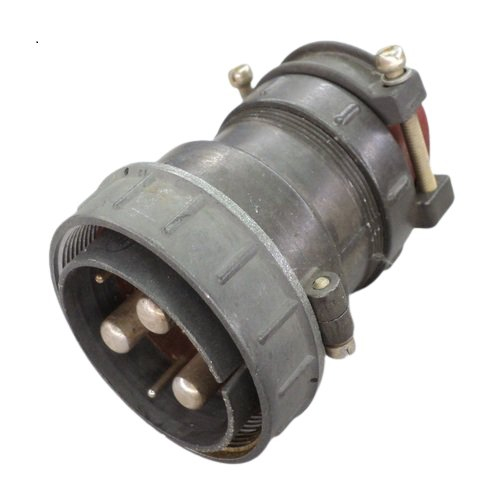

2РТТ55КПЭ30Ш32В — цилиндрический многоконтактный электрический соединитель серии 2РТТ, выполненный в виде кабельной вилки с прямым патрубком для экранированного кабеля. Разъём рассчитан на применение в цепях постоянного и переменного тока в радиоэлектронной, приборной, промышленной и специальной аппаратуре, где важны механическая прочность соединения, устойчивость к климатическим воздействиям и стабильные электрические параметры.

Конструкция изделия предусматривает резьбовое сочленение с ответной частью и одношпоночную поляризацию. Такое решение исключает произвольный поворот при стыковке и помогает предотвратить неправильное соединение контактов. Контактная группа имеет серебряное покрытие, а монтаж жил выполняется пайкой.

Расшифровка обозначения

Маркировка 2РТТ55КПЭ30Ш32В отражает основные конструктивные признаки соединителя:

Разъём содержит 30 контактов: 22 малых контакта диаметром 1,5 мм и 8 силовых контактов диаметром 2,5 мм. Такое сочетание удобно для систем, в которых в одном кабельном вводе необходимо одновременно передавать сигналы управления, питание исполнительных устройств и другие электрические цепи.

Основные технические параметры

Для соединителя 2РТТ55КПЭ30Ш32В характерны следующие параметры:

• Вид изделия — кабельная вилка с прямым патрубком для экранированного кабеля.

• Количество контактов — 30.

• Контактная формула — 22 × Ø1,5 мм и 8 × Ø2,5 мм.

• Тип сочленения — резьбовой.

• Поляризация — одношпоночная.

• Монтаж контактов — объёмный, пайкой.

• Покрытие контактов — серебро.

• Исполнение — негерметичное, всеклиматическое.

• Рабочая температура окружающей среды — от −60 до +100 °C.

• Допустимое амплитудное значение рабочего напряжения — до 850 В по данным для исполнения ЕТ-2РТТ; для серии в отдельных источниках также приводится значение до 700 В, поэтому окончательный параметр следует сверять с документацией на конкретную партию и ТУ.

• Токовая нагрузка на контакт Ø1,5 мм — до 20 А.

• Токовая нагрузка на контакт Ø2,5 мм — до 35 А.

• Суммарная токовая нагрузка на соединитель — порядка 374–375 А.

• Сопротивление контакта — не более 2,5 мОм для контактов Ø1,5 мм и не более 1,0 мОм для контактов Ø2,5 мм.

• Сопротивление изоляции при нормальных климатических условиях — не менее 1000 МОм; в некоторых данных для серии указывается не менее 5000 МОм, что также зависит от применяемых ТУ и исполнения.

• Ресурс сочленений и расчленений — до 500 циклов.

Конструктивные особенности

Ключевая особенность 2РТТ55КПЭ30Ш32В — прямой экранированный патрубок. Он предназначен для ввода экранированного кабеля и помогает организовать корректную конструкцию кабельной сборки в оборудовании, чувствительном к электромагнитным помехам. Экранирование особенно актуально для цепей измерения, управления, передачи сигналов и силовых линий, расположенных вблизи источников помех.

Резьбовое соединение обеспечивает надёжную фиксацию вилки с ответной розеткой. В отличие от быстросъёмных решений, резьбовое сочленение лучше подходит для аппаратуры с вибрационными нагрузками, периодическим обслуживанием и повышенными требованиями к устойчивости контактного соединения.

Серебряное покрытие контактов снижает переходное сопротивление и способствует стабильному электрическому контакту. При этом при проектировании кабельной сборки следует учитывать технологию пайки, сечение подключаемых проводников, качество разделки экрана и требования к защите места ввода кабеля.

Где применяется 2РТТ55КПЭ30Ш32В

Разъём 2РТТ55КПЭ30Ш32В может использоваться в составе:

• промышленной автоматики и систем управления;

• радиоэлектронной и радиотехнической аппаратуры;

• измерительных комплексов;

• шкафов управления и распределительных устройств;

• кабельных жгутов с совмещёнными сигнальными и силовыми цепями;

• оборудования, эксплуатируемого при вибрации, ударах и широком диапазоне температур;

• специальной аппаратуры, где требуется экранированное кабельное подключение.

Серия 2РТТ рассчитана на механические и климатические воздействия: для соответствующих исполнений приводятся вибрационные нагрузки в диапазоне 1–5000 Гц, воздействие ударов и работа при пониженном атмосферном давлении.

При подборе ответной части необходимо проверять не только серию и размер корпуса 55, но и пол разъёма, тип контактов, контактную формулу 30Ш32, исполнение кабельного ввода, климатическое исполнение и требования конструкторской документации. Это особенно важно, поскольку внешне похожие соединители 2РТТ могут отличаться угловым или прямым патрубком, наличием экранирования, расположением контактов и вариантом ответной части.
