Назначение

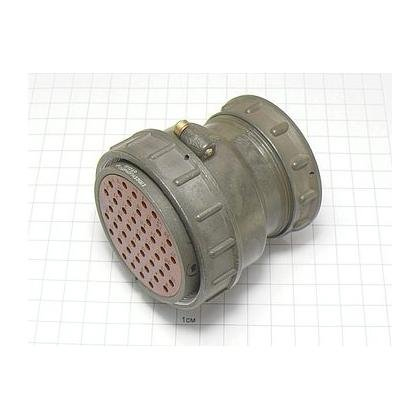

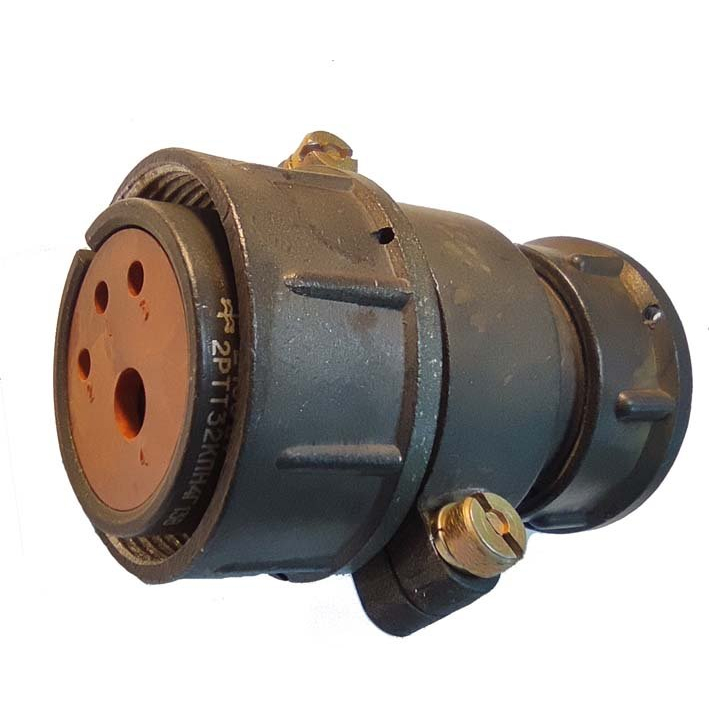

2РТТ55КПЭ30Г32В — кабельная розетка из серии цилиндрических электрических соединителей 2РТТ производства «Элекон «5»». Изделие предназначено для надёжного соединения электрических цепей в системах, где требуется передача сигналов и мощности при повышенных требованиях к стабильности контакта. Розетка относится к типу КПЭ — кабельная приборная розетка с патрубком — и применяется в промышленном и военном оборудовании, рассчитанном на всеклиматические условия эксплуатации.

Подтверждённые особенности

Электрические параметры

• 30 контактов: 22 контакта диаметром 1,5 мм с током до 20 А и 8 контактов диаметром 2,5 мм с током до 35 А.
• Общая токовая нагрузка достигает 374 А.
• Максимальное рабочее напряжение — 700 В, амплитудное значение — 850 В.
• Сопротивление изоляции составляет не менее 5000 МОм.
• Контакты имеют серебряное покрытие, сопротивление контактов — до 2,5 мОм.
• Монтаж выполняется пайкой; соединение негерметичное, резьбовое.

Условия эксплуатации и механическая стойкость

• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Допускается кратковременное воздействие температуры до плюс 180 градусов Цельсия.
• Сохраняется работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Па.
• Устойчивость к вибрации в диапазоне от 1 до 5000 Гц.
• Стойкость к механическим ударам до 1500 метров на секунду в квадрате.
• Ресурс сочленений-расчленений — 500 циклов.
• Срок службы — не менее 1000 часов, сохраняемость — 15 лет.

Применение

Розетка используется для коммутации электрических цепей в оборудовании, работающем в широком диапазоне климатических условий. Исполнение В обеспечивает пригодность изделия для всеклиматического применения. Корпус размером 55 мм и наличие патрубка упрощают подключение кабеля и фиксацию соединителя в составе приборных комплексов. Изделие подходит для передачи как сигнальных, так и силовых цепей благодаря сочетанию контактов двух диаметров и высоким допустимым токам.

Маркировка и характеристики поставки

В обозначении 2РТТ55КПЭ30Г32В отражены тип серии, размер корпуса 55 мм, исполнение кабельной приборной розетки с патрубком и число контактов — 30. Для данной позиции указана приёмка «5», год — 2015. Артикул товара — 50980. Изделие относится к категории 2РТТ и выпускается производителем «Элекон «5»».
