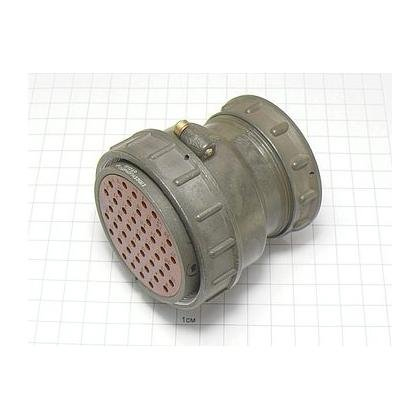

Назначение соединителя 2РТТ55КПЭ30Г32В

Соединитель 2РТТ55КПЭ30Г32В производства Элекон «5» представляет собой цилиндрический электрический соединитель всеклиматического исполнения, предназначенный для внутреннего монтажа. Изделие применяется во взрывоопасных средах группы I (шахты) и группы II по ГОСТ 30852.13-2002 (IEC 60079-15:2005), а также в неопасных условиях эксплуатации. Такое сочетание позволяет использовать соединитель как в подземных горных выработках, так и в наземном промышленном оборудовании, где требуется надёжная коммутация электрических цепей.

Артикул изделия — 20598, категория — 2РТТ. Соединитель поставляется в заводской упаковке. Исполнение «5» соответствует принятой приёмке, указанной в характеристиках товара.

Подтверждённые технические особенности

Конструкция соединителя включает 30 контактов двух типоразмеров, что обеспечивает гибкость при построении силовых и сигнальных цепей. Распределение контактов и их токовые возможности приведены ниже.

• 22 контакта диаметром 1,5 мм с допустимым током до 20 А каждый.
• 8 контактов диаметром 2,5 мм с допустимым током до 35 А каждый.
• Общая токовая нагрузка на соединитель — до 374 А.

Максимальное рабочее напряжение составляет 700 В, амплитудное значение — 850 В. Сопротивление контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции — не менее 1000 МОм. Покрытие контактов выполнено из серебра, поляризация корпусов — одношпоночная, что исключает неправильное сочленение.

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, кратковременная смена температуры достигает плюс 180 градусов Цельсия. Соединитель сохраняет работоспособность при пониженном давлении 1,3 на 10 в минус четвёртой степени Па. Наработка составляет не менее 1000 часов при 500 сочленениях-расчленениях, срок сохраняемости — не менее 15 лет.

Соответствие стандартам и исполнение

Изделие соответствует техническим условиям ТУ ГЕО.364.120ТУ (АШДК.434410.060ТУ). Тип исполнения — кабельная розетка (КПЭ), вариант приборный или кабельный, негерметичный. Монтаж выполняется пайкой либо объёмным методом. Соединитель изготавливается для экранированного и неэкранированного кабеля; в приборном варианте патрубки отсутствуют.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению и стойкости к широкому диапазону температур соединитель востребован в шахтном оборудовании, системах управления горными машинами, а также в промышленных установках, работающих в неопасных средах. Возможность коммутации цепей с токами до 35 А на отдельный контакт позволяет использовать изделие для подключения силовых приводов, датчиков и цепей управления в составе единого разъёма.

Монтаж пайкой или объёмным методом даёт возможность выбирать способ подключения в зависимости от условий сборки и требований к надёжности контактного соединения. Одношпоночная поляризация упрощает сборку и снижает риск ошибки при сочленении ответных частей.

Ключевые параметры для подбора

1. Количество контактов — 30, с разделением по диаметрам 1,5 мм и 2,5 мм.
2. Токовая нагрузка — до 20 А и 35 А на контакт, до 374 А суммарно.
3. Напряжение — до 700 В рабочее, 850 В амплитудное.
4. Температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
5. Ресурс — не менее 1000 часов при 500 циклах сочленения.

Производитель — Элекон «5». Год выпуска, указанный в характеристиках, — 2000. Изделие поставляется в заводской упаковке, что подтверждает сохранность и комплектность при отгрузке.
