Назначение и область применения

2РТТ55КПЭ23Г31В «5» — негерметичный цилиндрический низкочастотный пылебрызгозащищённый соединитель российского производителя «Элекон». Он применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжениях до 850 В, указанных как амплитудное значение. По конструкции это кабельная розетка с прямым патрубком для экранированного кабеля.

Изделие относится к серии 2РТТ — теплостойким низкочастотным разъёмам, которые используются в промышленной и силовой электронике. Такие соединители рассчитаны на работу в условиях температуры, влажности, пыли, брызг и вибрационных нагрузок. Основное назначение — коммутация электрических цепей в силовых и промышленных установках, где требуется сочетание силовых и сигнальных линий в одном разъёме.

Конструктивные особенности

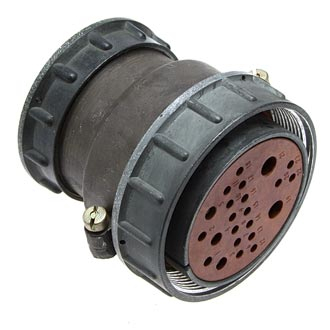

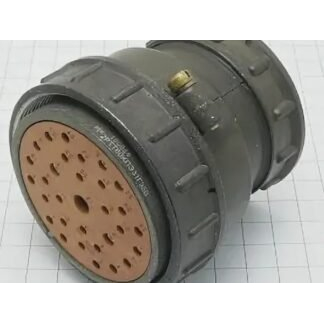

Соединитель выполнен в цилиндрическом корпусе с прямым кабельным патрубком. Исполнение заявлено как негерметичное, но с пылебрызгозащитой. Для подключения экранированного кабеля предусмотрен соответствующий патрубок. В конструкции используется 23 контакта различных диаметров, что позволяет комбинировать в одном соединителе силовые и сигнальные цепи.

• Тип изделия: кабельная розетка серии 2РТТ.
• Исполнение: негерметичное, пылебрызгозащищённое.
• Корпус: цилиндрический, с прямым патрубком для экранированного кабеля.
• Количество контактов: 23 контакта различных диаметров.
• Типовые диаметры контактов: 1,5 мм, 2,5 мм, 3,5 мм и другие, указанные для серии.
• Покрытие контактов: в типовом исполнении предусмотрено серебряное покрытие.

Технические параметры и совместимость

В описании товара указаны следующие электрические параметры: номинальное напряжение цепи до 700 В, амплитудное значение — до 850 В, частота — до 3 МГц. Токовая нагрузка в типовом исполнении серии 2РТТ составляет до 500 А. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Соединитель 2РТТ55КПЭ23Г31В «5» сочетается с вилкой 2РТТ55КПЭ23Ш31В «5». Такая пара применяется в силовых и промышленных установках, где необходима коммутация при значительных токах и вибрационных нагрузках. Разъёмы серии рассчитаны на несколько сотен сочленений и расчленений, а также имеют высокий ресурс наработки при нормальных климатических условиях.

• Номинальное напряжение цепи: до 700 В.
• Амплитудное значение напряжения: до 850 В.
• Частота: до 3 МГц.
• Токовая нагрузка типового исполнения серии 2РТТ: до 500 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Совместимость: вилка 2РТТ55КПЭ23Ш31В «5».

Эксплуатационные свойства и приёмка

Серия 2РТТ относится к теплостойким низкочастотным соединителям. Изделие предназначено для промышленной и силовой электроники, где важны стойкость к вибрациям, пыли и брызгам, а также возможность коммутации цепей с высокими токами. Негерметичное исполнение означает, что соединитель имеет пылебрызгозащиту, но не является герметичным.

В характеристиках товара указана приёмка «5». Год, приведённый в карточке товара, — 2015. Артикул изделия — 50978. Категория — 2РТТ. Производитель — «Элекон».

• Наименование: 2РТТ55КПЭ23Г31В Элекон «5».
• Артикул: 50978.
• Категория: 2РТТ.
• Производитель: «Элекон».
• Приёмка: «5».
• Год, указанный в характеристиках: 2015.
