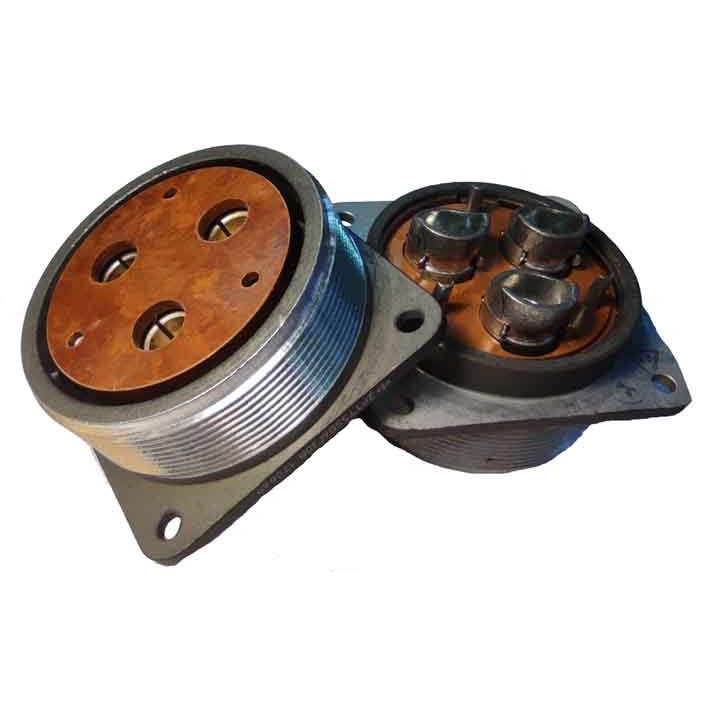

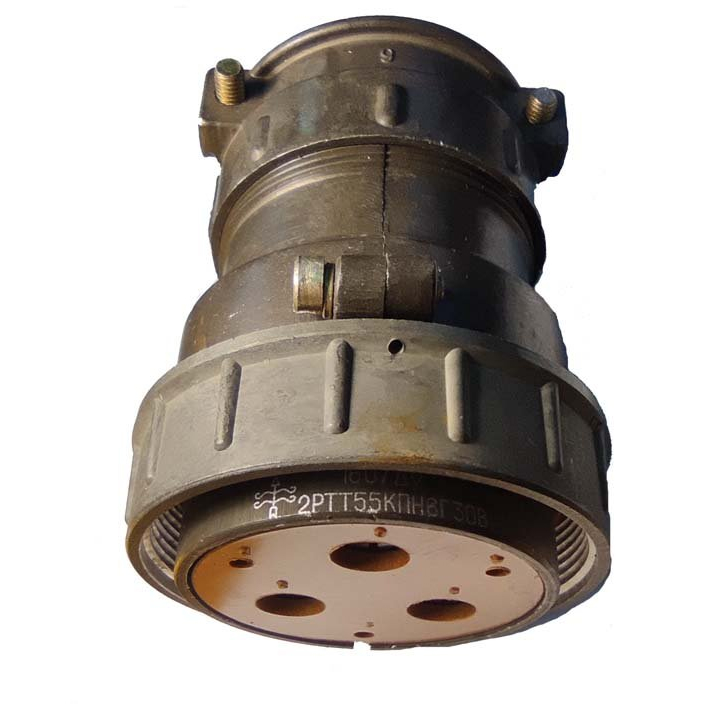

2РТТ55БУН6Г30В 2015г «5» Элекон

Цена:

8450 ₽

В наличии: 35 шт.

Производитель: Элекон

Технические характеристики

2РТТ55БУН6Г30В «5» Элекон — это герметичный цилиндрический электрический разъём производства компании Элекон, предназначенный для надёжного соединения в различных электромеханических системах.

Разъём рассчитан на рабочий ток до 20 А на контакт и максимальное напряжение 850 В при частоте до 3 МГц. Сопротивление контактов минимально: от 0,15 МОм для диаметра 9 мм до 2,5 МОм для 1,5 мм. Он выдерживает экстремальные условия — от -60 до +100 °C, вибрацию до 30g, удары до 1000g и пониженное давление до 10^{-4} Па.

Это розетка с корпусом типа БУН, внутренним монтажом объёмным способом или пайкой, количеством сочленений до 500 циклов. Диаметр корпуса — 55 мм, контакты имеют диаметры от 1,5 до 9 мм, что делает его подходящим для промышленных, авиационных и специальных установок. Маркировка «5» указывает на модификацию или серию выпуска (например, 2020 год).

Описание

Назначение и область применения

2РТТ55БУН6Г30В Элекон «5» — герметичный цилиндрический электрический разъём производства компании Элекон. Изделие относится к категории 2РТТ и предназначено для соединения электрических цепей в различных электромеханических системах. По исполнению это розетка с корпусом типа БУН, рассчитанная на внутренний монтаж объёмным способом или пайкой.

Разъём применяется в промышленных, авиационных и специальных установках, где требуется герметичное соединение и устойчивость к воздействию внешних факторов. Артикул товара — 50955. В карточке указаны приёмка «5» и год 2015.

Конструктивные особенности и технические параметры

Корпус разъёма имеет диаметр 55 мм. Контакты выполнены с диаметрами от 1,5 до 9 мм, что позволяет использовать изделие в цепях с различной токовой нагрузкой. Рабочий ток составляет до 20 А на контакт, максимальное напряжение — 850 В при частоте до 3 МГц.

В предоставленных данных сопротивление контактов указано в диапазоне от 0,15 МОм для контакта диаметром 9 мм до 2,5 МОм для контакта диаметром 1,5 мм. Количество сочленений — до 500 циклов.

Тип изделия: герметичный цилиндрический электрический разъём, розетка.
Корпус: тип БУН, диаметр 55 мм.
Монтаж: внутренний, объёмным способом или пайкой.
Диаметры контактов: от 1,5 до 9 мм.
Рабочий ток: до 20 А на контакт.
Максимальное напряжение: 850 В при частоте до 3 МГц.
Сопротивление контактов: от 0,15 МОм до 2,5 МОм в зависимости от диаметра контакта.
Ресурс сочленений: до 500 циклов.

Условия эксплуатации и устойчивость к воздействиям

Разъём выдерживает температуру от -60 до +100 °C. По данным каталога он устойчив к вибрации до 30g, ударам до 1000g и пониженному давлению до 10⁻⁴ Па. Такие параметры позволяют использовать изделие в условиях, где предъявляются повышенные требования к механической и климатической стойкости.

Герметичное исполнение и цилиндрическая конструкция корпуса обеспечивают соединение в составе электромеханических систем. При подборе следует учитывать диаметр корпуса, диаметры контактов, способ монтажа и заявленные электрические параметры.

Маркировка и учётные данные

В наименовании присутствует маркировка «5», а в характеристиках VirtueMart отдельно указана приёмка «5». Год по данным карточки — 2015. Артикул 50955 и название 2РТТ55БУН6Г30В Элекон «5» следует использовать при идентификации изделия.
