Назначение и конструктивное исполнение

2РТТ55БУН31Ш33В — цилиндрический низкочастотный электрический соединитель отечественного производства серии 2РТТ от производителя «Элекон». Артикул позиции — 50952. Изделие предназначено для подключения электрических цепей постоянного и переменного тока частотой до 3 МГц, в том числе при встраиваемом блочном монтаже.

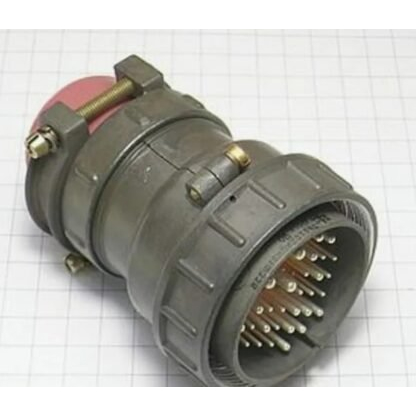

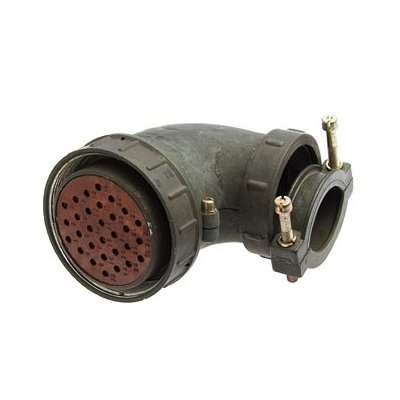

Соединитель выполнен в виде вилки блочной без патрубка. Сочленённое положение фиксируется резьбовым способом. Изделие негерметичное, всеклиматическое, рассчитано на эксплуатацию в широком диапазоне внешних условий, включая тропическое и холодное исполнение. Конструкция ориентирована на монтаж внутри приборных блоков, где требуется компактное подключение нескольких электрических цепей.

Подтверждённые технические характеристики

Соединитель имеет 31 контакт с разными диаметрами. Такое распределение позволяет использовать одну вилку для цепей с различной токовой нагрузкой.

• 14 контактов диаметром 1,5 мм — сопротивление контакта не более 2,5 мОм, максимальная токовая нагрузка на контакт до 20 А.
• 14 контактов диаметром 2,5 мм — сопротивление контакта не более 1 мОм, максимальная токовая нагрузка на контакт до 35 А.
• 3 контакта диаметром 3,5 мм — сопротивление контакта не более 0,75 мОм, максимальная токовая нагрузка на контакт до 40 А.
• Материал контактов — серебро.
• Общая максимальная токовая нагрузка — до 512 А.

Амплитудное значение напряжения цепи достигает 850 В. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм.

Климатическая и механическая стойкость

Рабочий температурный диапазон по данным каталога ориентировочно составляет от минус 60 до плюс 100–180 градусов Цельсия в зависимости от конкретного исполнения. Соединитель отмечен как термостойкий и тропикоустойчивый. Изделие выдерживает синусоидальную вибрацию с ускорением около 300 м/с², что соответствует примерно 30 g. Заявленное число сочленений–расчленений — до 500, минимальная наработка — порядка 1000 часов.

Применение

2РТТ55БУН31Ш33В применяется для электрического соединения блоков и узлов в составе приборной техники, где необходим цилиндрический низкочастотный соединитель с резьбовой фиксацией и блочным монтажом. Разные диаметры контактов позволяют подключать как слаботочные, так и более нагруженные цепи в рамках одного сочленения.

• Подключение цепей постоянного и переменного тока частотой до 3 МГц.
• Встраиваемый блочный монтаж внутри приборных блоков.
• Эксплуатация в тропических и холодных условиях в составе всеклиматического исполнения.
• Использование в устройствах, где требуется вибростойкость и многократное сочленение–расчленение.

Для данной позиции указаны приемка «5» и год 2015. Изделие сочетает низкочастотное исполнение, резьбовую фиксацию, серебряные контакты и широкий набор электрических и климатических параметров, подтверждённых описанием каталога.
