Назначение

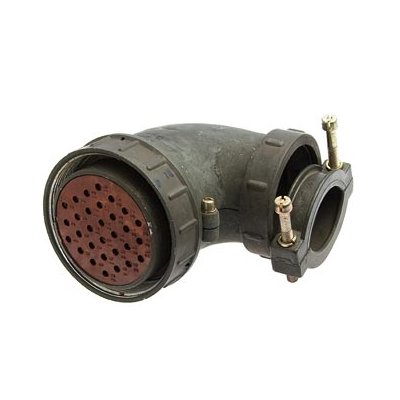

2РТТ55БУН30Ш32В — блочная вилка производства завода «Элекон» с маркировкой «5», относящаяся к серии цилиндрических низкочастотных соединителей 2РТТ. Изделие предназначено для электрических цепей в оборудовании, работающем в жёстких условиях. Это приборный разъём с 30 контактами, который применяется для подключения электрических цепей через панельный монтаж и резьбовое сочленение с ответными кабельными розетками. Артикул товара — 50950, категория — 2РТТ.

Подтверждённые конструктивные особенности

Корпус вилки выполнен из алюминиевого сплава с оксидированием, цвет корпуса серый. Изолятор изготовлен из карболита коричневого цвета. Габаритные размеры составляют 64×64×42 мм. Монтаж на панель выполняется пайкой. Соединение с ответной частью резьбовое, с шагом M60×1,5 мм; предусмотрена одношпоночная поляризация.

Контакты съёмные, с покрытием серебром (Ag). Контактная система включает 22 штыря диаметром 1,5 мм и 8 штырей диаметром 2,5 мм, всего 30 контактов. Уплотнительная втулка отсутствует, герметичность не обеспечивается. Исполнение рассчитано на приборный монтаж и взаимное сочленение с кабельными розетками 2РТ-А и ШР.

Основные параметры

• Рабочее напряжение — до 850 В.
• Ток на контакт — до 20 А для контактов диаметром 1,5 мм и до 40 А для контактов диаметром 2,5 мм.
• Рабочие частоты — от 1 до 5000 Гц.
• Температурный диапазон — от -60 до +100 °C.
• Климатическое исполнение — В, всеклиматическое.
• Устойчивость к ударам — до 1000 g, к вибрации — 30 g.
• Влажность — 98% при +25 °C.
• Ресурс — 500 соединений, наработка — 1000 часов.
• Соответствие — ТУ ГЕ0.364.120ТУ.
• Приёмка — «5», год — 2015.

Применение и совместимость

Вилка 2РТТ55БУН30Ш32В применяется в составе электрических цепей оборудования, работающего в жёстких условиях, где требуются панельный монтаж, резьбовое соединение и одношпоночная поляризация. Изделие взаимосочленяется с кабельными розетками 2РТ-А и ШР. Для подключения доступны 30 контактов с разделением по диаметру: 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм.

Контакты выполнены съёмными и имеют серебряное покрытие. Герметичность в данной конструкции не предусмотрена, уплотнительная втулка отсутствует, поэтому изделие следует применять в случаях, где не требуется герметичное соединение. Заявленные параметры: напряжение до 850 В, ток на контакт до 20 А или 40 А в зависимости от диаметра контакта, частоты 1–5000 Гц, температура от -60 до +100 °C, влажность 98% при +25 °C, удары до 1000 g и вибрация 30 g. Ресурс составляет 500 соединений при наработке 1000 часов.

Сведения об исполнении

Товар относится к категории 2РТТ, производитель — «Элекон». Маркировка «5» соответствует указанной приёмке, год выпуска — 2015. В предоставленных данных нет сведений о комплектации, гарантии и стране производства, поэтому эти параметры не приводятся как подтверждённые.
