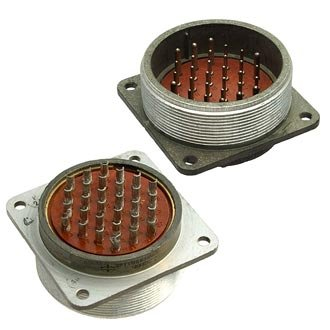

2РТТ55БУН30Г32В Элекон 2015г «5»

Цена:

5100 ₽

В наличии: 28 шт.

Производитель: Элекон

Технические характеристики

2РТТ55БУН30Г32В «Элекон „5“ — это советский/российский цилиндрический низкочастотный электрический соединитель (разъем) производства ОАО «Завод Элекон», относящийся к серии 2РТТ, выполнен по ТУ ГЕ0.364.120.

Это приборный низкочастотный разъем, разработанный для ответственных электротехнических и радиоэлектронных изделий, в том числе для работы в сложных климатических и вибрационных условиях.
Корпус выполнен из алюминиевого сплава А‑22, изолятор — из карболита, что обеспечивает хорошую механическую и диэлектрическую прочность.

Серия: 2РТТ , тип — цилиндрический низкочастотный разъем.
Условный размер корпуса: 55.
Вид корпуса: Б — приборный, низкопрофильный.
Исполнение по климатике: буква В — всеклиматическое, рассчитанное на широкий диапазон температур и повышенную влажность.

Количество контактов: 30.
Сочетание контактов: 32 контакта — из них 22 штыря диаметром 1,5 мм и 8 штырей диаметром 2,5 мм.
Максимальный рабочий ток на контакт: до 20 А для контактов Ø 1,5 мм и до 40 А для боле крупных контактов (в зависимости от конкретного подтипа серии 2РТТ).
Материал контактов: латунь; поверхность покрыта серебром (Ag) для снижения переходного сопротивления.

Максимальное рабочее напряжение: до 850 В.
Сопротивление изоляции в нормальных условиях: не менее 5000 МОм (в описаниях аналогичных типов серии 2РТТ приводится до 1000 МОм в зависимости от условий).
Диапазон рабочих температур: примерно от −60 до +100 °C.
Циклы сочленения/расчленения: до 500 циклов при сохранении работоспособности.

Метод механического крепления: на панель/панельную установка с фиксацией резьбовой гайкой.
Шаг резьбы накидной гайки: M60×1,5 мм.
Установочные размеры: расстояние между монтажными отверстиями около 52 мм , диаметр установочных отверстий — примерно 4,5 мм.
Электрический монтаж контактов — методом пайки проводников.

Обозначение «5» в маркировке относится к виду приемки по ТУ завода‑изготовителя («Элекон»); это обозначает вариант контроля и комплектации по внутренним требованиям завода.
Разъем предназначен для работы в любом пространственном положении и имеет одношпоночную поляризацию корпуса , предотвращающую неправильное сочленение.

Если уточните, для чего именно вы рассматриваете этот разъем (панель, кабель, запуск двигателя и т.п.), можно разобрать совместимость с конкретными розетками (серии 2РТ‑А, ШР и др.) и типовыми схемами подключения.
