Назначение

2РТТ55БУЭ35Ш34В Элекон «5» — низкочастотный цилиндрический разъём, или соединитель, производства завода «Элекон». Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РТТ и применяется там, где требуется разъёмное соединение с резьбовой фиксацией и возможностью объёмного монтажа.

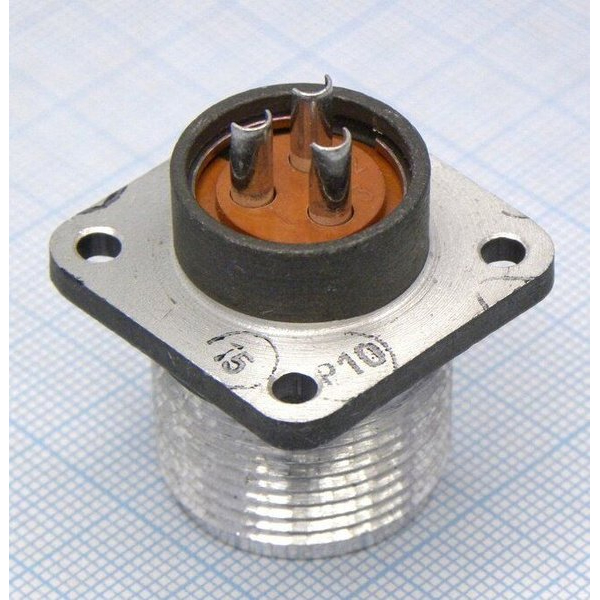

По конструкции это блочная вилка объёмного монтажа без патрубка. Резьбовая фиксация обеспечивает устойчивое механическое соединение и снижает риск самопроизвольного расхождения контактов при вибрационных нагрузках. Такое исполнение удобно для внутреннего монтажа аппаратуры, когда разъём устанавливается в составе блока или кабельного узла.

Подтверждённые особенности

• Низкочастотный цилиндрический разъём с рабочим диапазоном частот до 3 МГц.
• Работа в цепях постоянного и переменного тока.
• Блочная вилка объёмного монтажа без патрубка.
• Резьбовая фиксация соединения.
• Максимальное рабочее напряжение — до 850 В амплитудного значения.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• В названии присутствует индекс «5»; в характеристиках указана приёмка «5».
• В карточке товара указан год — 2015.

Электрические параметры

Заявленное максимальное рабочее напряжение составляет 850 В при амплитудном значении. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Для схожих моделей серии в описании приводятся токовые ориентиры: до 40 А на контакты диаметром 3,5 мм и до 8 А на контакты диаметром 1,5 мм. Эти значения относятся к серии в целом и не заменяют паспортные данные конкретного исполнения.

Применение

Разъём используется во внутренних цепях аппаратуры, где необходимо надёжное соединение, в том числе с экранированным кабелем. К условиям эксплуатации относят устойчивость к синусоидальной вибрации в диапазоне частот до нескольких килогерц, а также защиту от пыли и брызг. Поэтому изделие востребовано в радиоэлектронике, промышленной автоматике и военной технике.

Серия 2РТТ применяется благодаря герметичности и долговечности соединения. Исполнение 2РТТ55БУЭ35Ш34В Элекон «5» подходит для монтажа в составе блоков и приборов, где важны резьбовая фиксация, объёмный монтаж и работа в низкочастотных цепях. При подборе следует учитывать амплитудное напряжение, требуемое сопротивление изоляции и условия среды, указанные в документации изготовителя.

Маркировка и учётные данные

Артикул изделия — 50965. Производитель — Элекон. Категория — 2РТТ. В названии указано исполнение 2РТТ55БУЭ35Ш34В с индексом «5». В характеристиках товара отдельно отмечены приёмка «5» и год 2015. Комплектация, страна производства, гарантийные условия и сведения о сертификатах в предоставленных данных не указаны, поэтому они не приводятся.
