Назначение разъёма

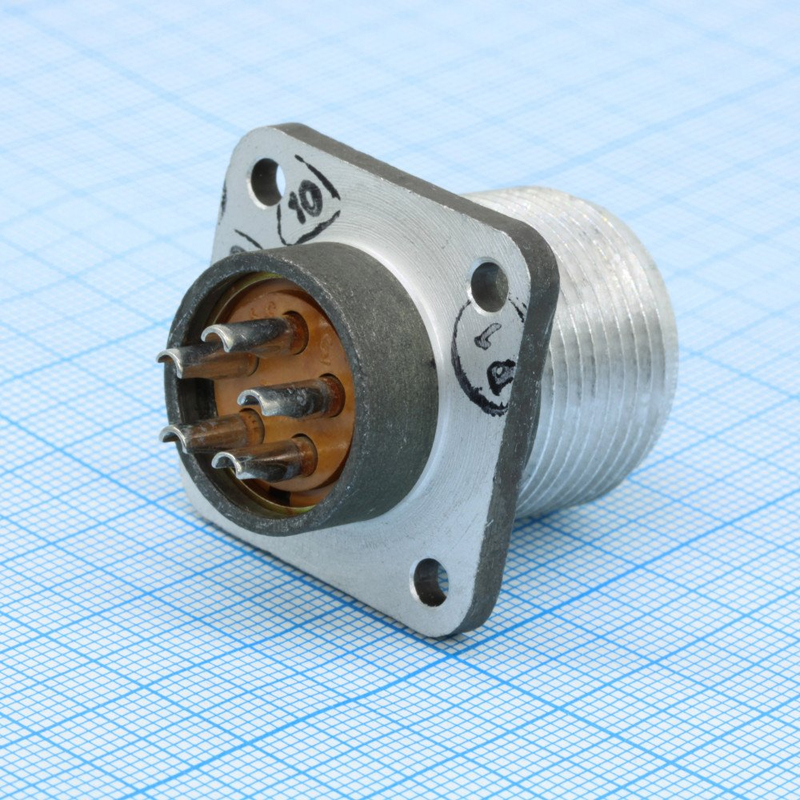

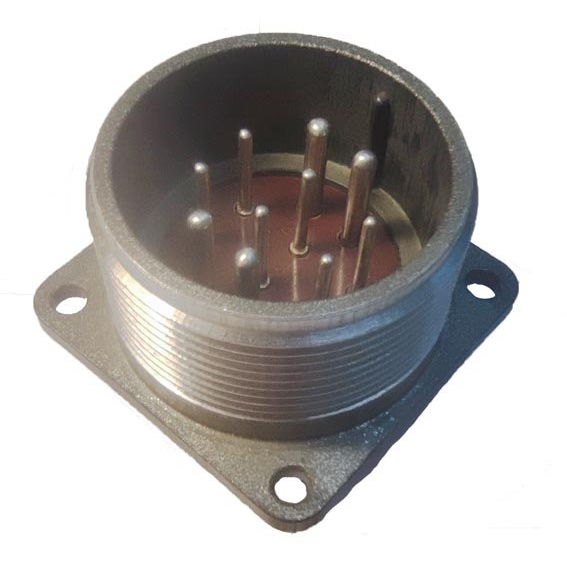

2РТТ55БУЭ31Ш33В производства «Элекон» — цилиндрический пылевлагозащищённый разъём серии 2РТТ в исполнении вилки. Изделие предназначено для надёжного соединения электрических цепей переменного тока частотой до 3 МГц при напряжении до 700 В. Конструкция рассчитана на эксплуатацию в составе электроустановок общепромышленного назначения, в том числе при работе с импульсными и постоянными токами.

Разъём применяется там, где требуется защищённое кабельное подключение с возможностью экранирования. Кабельный корпус с прямым патрубком и гайкой обеспечивает ввод экранированного кабеля и фиксацию его оболочки. Исполнение с приёмкой «5» и годом выпуска 2015 подтверждает принадлежность изделия к продукции, прошедшей установленную приёмку.

Конструктивные особенности

Корпус изделия имеет условный размер 55 и содержит 31 контакт. Присоединение проводов выполняется пайкой, что обеспечивает стабильный электрический контакт в условиях вибрации и перепадов температуры. Пылевлагозащищённое исполнение корпуса снижает воздействие пыли и влаги на контактную группу.

• Тип изделия — цилиндрический разъём, вилка.
• Серия — 2РТТ, производитель — «Элекон».
• Условный размер корпуса — 55.
• Количество контактов — 31.
• Способ присоединения проводов — пайка.
• Корпус кабельный, с прямым патрубком и гайкой для экранированного кабеля.
• Артикул — 50962.
• Приёмка — «5», год выпуска — 2015.

Технические характеристики

Заявленные параметры определяют области допустимого применения и ресурсные показатели. Ниже приведены сведения, указанные для данной модели.

• Рабочее напряжение — до 700 В.
• Частота переменного тока — до 3 МГц.
• Диапазон рабочих температур — от -60 до +180 °C.
• Сопротивление изоляции — не менее 1000 МОм.
• Наработка — не менее 1000 часов.
• Число сочленений-расчленений — не менее 500.

Совокупность этих параметров позволяет использовать вилку в цепях с повышенными требованиями к термостойкости и электрической изоляции. Значение сопротивления изоляции не менее 1000 МОм характеризует способность конструкции сохранять изоляционные свойства в пределах установленных условий эксплуатации.

Применение и соответствие требованиям

Разъём 2РТТ55БУЭ31Ш33В применяется в общепромышленном исполнении для различных электроустановок, включая цепи импульсных и постоянных токов. Кабельное исполнение с прямым патрубком и гайкой удобно для монтажа экранированных кабелей в составе оборудования, где требуется защищённое соединение и пайка проводников.

Изделие соответствует требованиям ТУ 6313-022-61929916-2015. На товар имеется сертификат ЕАЭС RU C-RU.АБ53.В.00929/21. Указанные документы подтверждают соответствие заявленным техническим условиям и возможность применения в рамках общепромышленных электроустановок.

При подборе разъёма следует учитывать количество контактов, способ монтажа пайкой, допустимое напряжение до 700 В, частоту до 3 МГц и температурный диапазон от -60 до +180 °C. Для экранированного кабеля предусмотрены прямой патрубок и гайка, входящие в конструкцию корпуса.
