Назначение

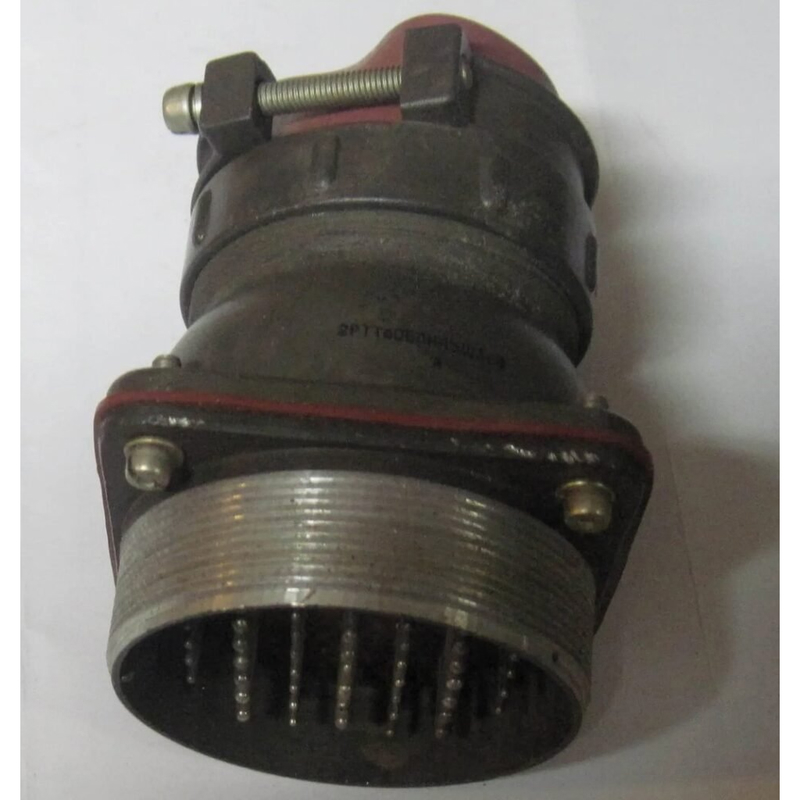

2РТТ55БПН6Ш30В — блочная вилка (соединитель) производства завода «Элекон», относящаяся к серии «5» и категории 2РТТ. Изделие представляет собой цилиндрический низкочастотный пылебрызгозащищённый разъём и предназначено для надёжного соединения в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов при напряжении до 850 В с амплитудным значением.

Артикул товара — 50936. Соединитель применяется там, где требуется коммутация силовых и измерительных цепей в составе электро- и радиоаппаратуры, а также контрольно-измерительных приборов.

Подтверждённые особенности

Контактная система и электрические параметры

В соединителе предусмотрено шесть контактов с серебряным покрытием, которое обеспечивает низкое переходное сопротивление — не более 1 мОм.

• Три контакта диаметром 2,5 мм рассчитаны на максимальную токовую нагрузку до 35 А на контакт.
• Три контакта диаметром 9 мм рассчитаны на максимальную токовую нагрузку до 200 А на контакт.
• В описании указана общая токовая нагрузка до 475 А.

Такое сочетание контактов позволяет использовать вилку для цепей с разными уровнями тока в одном соединении. Рабочее напряжение достигает 850 В по амплитудному значению, а переменный ток — до 3 МГц.

Механические и климатические свойства

Соединение корпусов выполнено резьбовым, применена одношпоночная поляризация, которая задаёт правильное взаимное положение частей разъёма. Конструкция совместима с экранированными и неэкранированными кабелями.

• Исполнение — всеклиматическое, предназначенное для внутреннего монтажа.
• Ресурс сочленения-расчленения — до 500 циклов.
• Стойкость к механическим ударам — до 1500 м/с².
• Допустимая температура — до +100 °C.

Применение и совместимость

Блочная вилка 2РТТ55БПН6Ш30В используется в электрических и радиоэлектронных устройствах, контрольно-измерительной технике и других изделиях, где необходим прочный разъёмный контакт с поляризацией и резьбовым сочленением. Она подходит для внутреннего монтажа и может применяться с экранированными или неэкранированными кабелями.

Соединитель относится к типу 2РТТ и серии «5», поэтому его применение определяется совместимостью с ответными частями данного типа и требованиями конкретного устройства.

Исполнение и нормативные данные

Изделие выпускается заводом «Элекон» и соответствует ТУ ГЕ0.364.120 (АШДК.434410.060 ТУ). В карточке товара указаны приёмка «5» и год 2015. Эти сведения дополняют технические характеристики и позволяют учитывать исполнение соединителя при подборе для конкретной задачи.

Таким образом, 2РТТ55БПН6Ш30В сочетает силовые контакты увеличенного диаметра, низкое сопротивление контактной пары, резьбовое сочленение с поляризацией и всеклиматическое исполнение для внутреннего монтажа.
