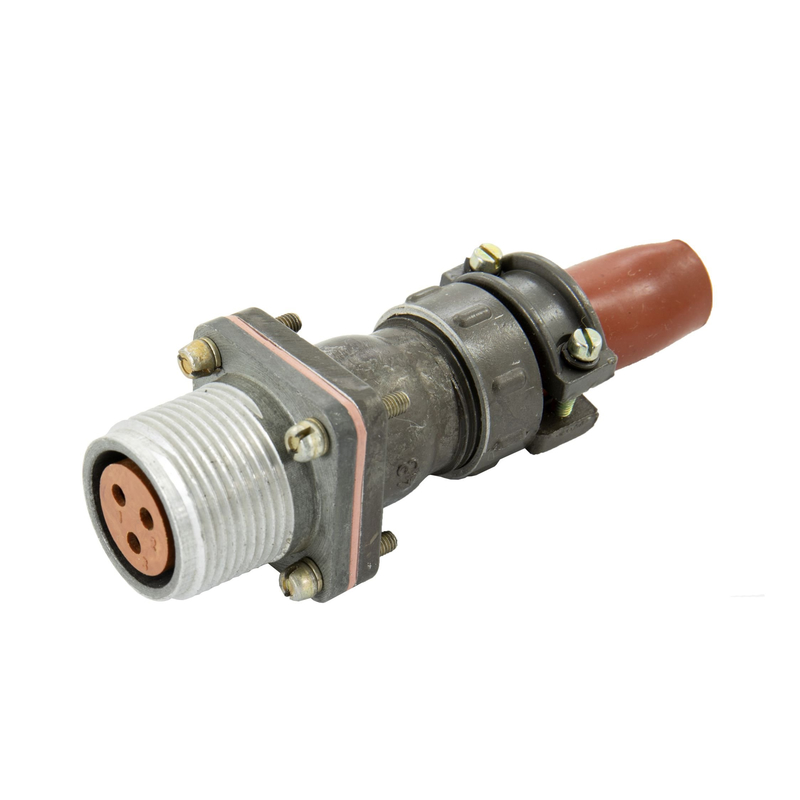

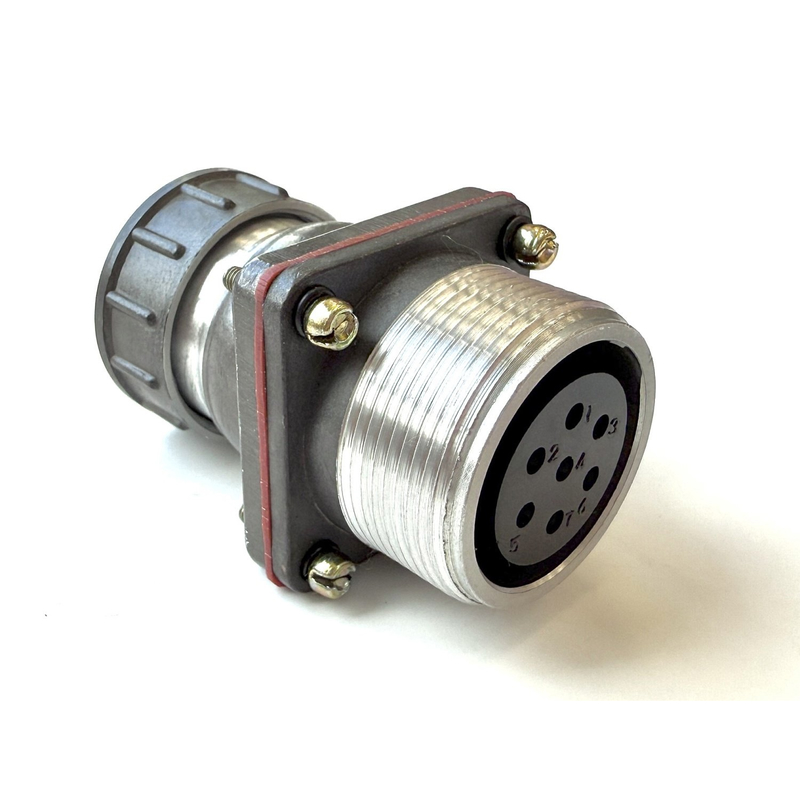

2РТТ55БПН6Г30В 2015г «5» Элекон

Цена:

8450 ₽

В наличии: 33 шт.

Производитель: Элекон

Технические характеристики

2РТТ55БПН6Г30В Элекон «5» — это пылебрызгозащищённый цилиндрический электрический разъём российского производства, относящийся к серии 2РТТ, широко применяемый в промышленной и приборной аппаратуре. Он выполнен в блочном корпусе и рассчитан на работу в сложных климатических условиях, включая всеклиматическое исполнение «В».

Этот разъём предназначен для коммутации цепей постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Его применяют в силовых и сигнальных цепях, где требуются надёжное соединение и устойчивость к пыли, влаге, вибрации и перепадам температуры.

Условное обозначение 2РТТ соответствует низкочастотному пылебрызгозащищённому соединителю, цифра 55 указывает на размер корпуса. Буквы «БПН» означают блочный корпус, прямой патрубок и гайку под неэкранированный кабель, «6Г30В» — 6 контактов, розетку, всеклиматическое исполнение и соответствующий номер варианта комплектации.

Разъём рассчитан на максимальное рабочее напряжение порядка 850 В, сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм. Рабочий диапазон температур обычно от −60 до +100 °C, он устойчив к вибрации в диапазоне примерно 1–5000 Гц и выдерживает пониженное давление до примерно1,3⋅10−41{,}3 \cdot 10^{-4}1, 3 ⋅ 1 0 − 4 Па.

Соединитель выполнен как негерметичный приборный разъём, зато устойчив к многократным соединениям‑разъединениям и имеет значительный ресурс наработки до 1000 часов и более. Благодаря конструкции блочного корпуса и прямого патрубка он удобен для монтажа в панелях и приборных щитах, обеспечивая надёжный контакт даже при ударных и вибрационных нагрузках.

Описание

2РТТ55БПН6Г30В

2РТТ55БПН6Г30В — надёжный силовой соединитель серии 2РТТ

2РТТ55БПН6Г30В — цилиндрический низкочастотный электрический соединитель, предназначенный для разъёмного подключения цепей постоянного и переменного тока в промышленном, измерительном, энергетическом и специальном оборудовании. Исполнение рассчитано на эксплуатацию в сложных климатических и механических условиях, где важны устойчивость контакта, высокая допустимая нагрузка и надёжное резьбовое сочленение.

Соединитель относится к пылебрызгозащищённой серии 2РТТ и применяется при построении силовых и комбинированных электрических интерфейсов. Конструкция предусматривает использование в составе аппаратуры, шкафов управления, испытательных комплексов, силовых установок, контрольно-измерительных систем и другого оборудования с необходимостью многократного подключения кабельных линий.

Расшифровка обозначения

Маркировка 2РТТ55БПН6Г30В содержит основные конструктивные признаки изделия:

Фрагмент обозначения	Значение
2РТТ	Серия цилиндрических низкочастотных пылебрызгозащищённых соединителей
55	Условный размер корпуса
Б	Блочное исполнение корпуса
П	Прямой патрубок
Н	Гайка патрубка для неэкранированного кабеля
6	Количество контактов
Г	Розетка
30	Сочетание контактов: 3 контакта диаметром 2,5 мм и 3 контакта диаметром 9 мм
В	Всеклиматическое исполнение

Таким образом, 2РТТ55БПН6Г30В представляет собой блочную розетку с прямым патрубком, рассчитанную на подключение неэкранированного кабеля и размещение шести контактов двух типоразмеров.

Контактная группа и электрические параметры

Контактная схема 30 сочетает маломощные и силовые контакты. Это позволяет в одном разъёме передавать как цепи управления, так и силовые линии, уменьшая количество отдельных кабельных вводов и межблочных соединений.

Параметр	Значение
Количество контактов	6
Состав контактной группы	3 × Ø 2,5 мм и 3 × Ø 9 мм
Ток через контакт Ø 2,5 мм	До 35 А
Ток через контакт Ø 9 мм	До 200 А
Суммарная токовая нагрузка	До 475 А
Амплитудное напряжение цепи	До 850 В
Частота переменного тока	До 3 МГц
Покрытие контактов	Серебро
Монтаж контактов	Пайка
Сопротивление изоляции	Не менее 5000 МОм в нормальных климатических условиях

Серебряное покрытие контактов способствует снижению переходного сопротивления и повышает стабильность токопередачи. Для контактов диаметром 2,5 мм заявлено сопротивление не более 1 мОм, а для силовых контактов диаметром 9 мм — не более 0,15 мОм.

Конструктивные особенности

Разъём 2РТТ55БПН6Г30В выполнен в блочном варианте, то есть предназначен для установки на корпус, панель или стенку электрооборудования. Прямой патрубок обеспечивает организованный ввод кабеля, а исполнение Н ориентировано на применение неэкранированной кабельной линии.

Ключевые особенности конструкции:

Резьбовое сочленение обеспечивает прочное механическое соединение вилки и розетки.
Одношпоночная поляризация исключает неправильную ориентацию частей разъёма при стыковке.
Пылебрызгозащищённая конструкция повышает пригодность для промышленной эксплуатации.
Контакты рассчитаны на пайку, что позволяет получить устойчивое электрическое соединение.
Возможна работа с экранированными или неэкранированными кабелями в зависимости от варианта исполнения соединителя.
Серия 2РТТ предусматривает сопряжение вилки и розетки в составе разъёмного электрического соединения.

Условия эксплуатации и применение

Соединитель 2РТТ55БПН6Г30В рассчитан на внутренний монтаж во всеклиматическом исполнении. Рабочий температурный диапазон составляет от −60 до +100 °C. Изделие выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц, а также значительные механические ударные воздействия, что делает его востребованным в оборудовании с повышенными требованиями к стойкости межблочных соединений.

Типовые области использования:

Силовые электрические шкафы и распределительные устройства.
Промышленные установки и технологические комплексы.
Системы автоматики, контроля и управления.
Электрооборудование с комбинированными силовыми и сигнальными цепями.
Испытательные стенды и измерительные комплексы.
Транспортное, энергетическое и специальное оборудование.
Аппаратура, работающая при вибрации, перепадах температуры и других неблагоприятных воздействиях.

Благодаря трём силовым контактам диаметром 9 мм и трём контактам диаметром 2,5 мм соединитель 2РТТ55БПН6Г30В особенно удобен для схем, где одновременно необходимо коммутировать мощные линии питания и вспомогательные цепи управления. Это позволяет повысить компактность кабельной системы, упростить монтаж и сделать обслуживание оборудования более удобным.
