Соединитель 2РТТ55БПН31Ш33В: надежное решение для многоконтактных электрических цепей

Соединитель 2РТТ55БПН31Ш33В относится к серии цилиндрических электрических разъемов 2РТТ, предназначенных для надежного соединения и разъединения цепей в радиоэлектронной, электротехнической и промышленной аппаратуре. Модель применяется при внутреннем объемном монтаже, где важны механическая прочность, стабильность электрического контакта и устойчивость к сложным условиям эксплуатации.

Конструкция и назначение

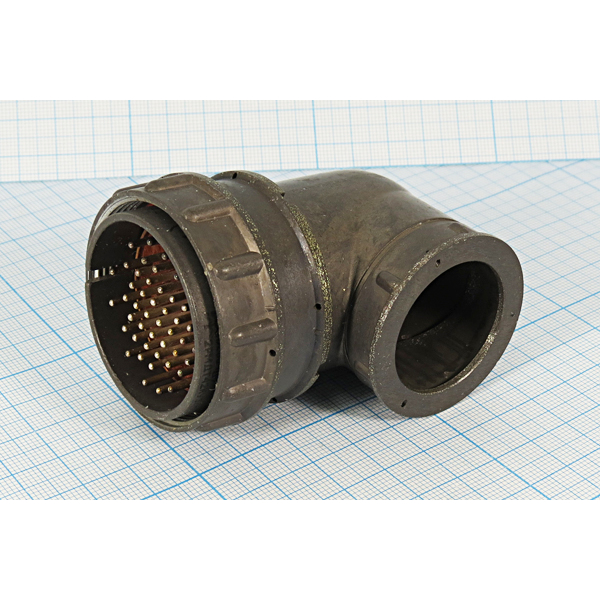

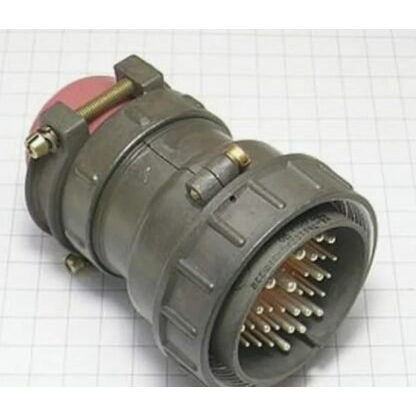

2РТТ55БПН31Ш33В представляет собой многоконтактную приборную вилку в корпусе условного размера 55. Конструкция рассчитана на резьбовое сочленение с ответной частью, благодаря чему соединение надежно фиксируется и сохраняет работоспособность при вибрационных и механических воздействиях. Для передачи сигналов и питания используется пайка проводников к контактам.

Контакты имеют серебряное покрытие, способствующее стабильному электрическому соединению. Исполнение разъема предусматривает подключение экранированного кабеля, что особенно актуально для оборудования, работающего в условиях электромагнитных помех или передающего чувствительные сигналы.

Ключевые характеристики

Для разъема 2РТТ55БПН31Ш33В характерна 31-контактная компоновка:

Данные по распределению контактов и технологии монтажа приведены для исполнения 2РТТ55БПН31Ш33В; параметры серии подтверждают применение резьбового соединения и пылебрызгозащищенных конструктивных решений.

Рабочие условия серии 2РТТ

Соединители семейства 2РТТ рассчитаны на использование в цепях постоянного и переменного тока, включая цепи с частотой до 3 МГц. Для серии указывается рабочее напряжение до 700 В, сопротивление изоляции не менее 1000 МОм в нормальных климатических условиях, а также значительный ресурс сочленений и расчленений.

Эксплуатационные возможности серии делают такие разъемы подходящими для оборудования, которое должно работать при температуре от −60 до +100 °C, а также переносить вибрации, удары и перепады температур. Пылебрызгозащищенное исполнение повышает пригодность соединителя для размещения в аппаратуре с повышенными требованиями к защите электрических соединений.

Где применяется 2РТТ55БПН31Ш33В

Разъем 2РТТ55БПН31Ш33В может использоваться в составе:

• промышленной автоматики и систем управления;

• радиоэлектронной и радиотехнической аппаратуры;

• измерительных комплексов;

• энергетического оборудования;

• транспортной и специальной техники;

• шкафов управления, приборных панелей и внутренних кабельных соединений;

• устройств, где требуется передавать питание и несколько сигнальных линий через единый многоконтактный интерфейс.

Смешанная контактная группа с контактами разных диаметров позволяет применять один соединитель для цепей с различными требованиями по токовой нагрузке. Это упрощает компоновку оборудования и помогает сократить количество отдельных разъемных соединений. Для серии 2РТТ указываются варианты токовой нагрузки, зависящие от диаметра контакта: например, 8 А для контактов 1,5 мм, 20 А для 2,5 мм и 40 А для 3,5 мм.

Итог

2РТТ55БПН31Ш33В — это 31-контактный цилиндрический соединитель для стационарного приборного монтажа, сочетающий резьбовую фиксацию, пайку проводов, серебряные контакты и возможность подключения экранированного кабеля. Он востребован в проектах, где требуется надежно объединить силовые и сигнальные цепи, обеспечить стойкость к вибрации и сохранить стабильность соединения в широком диапазоне внешних воздействий.
