2РТТ55БПН30Ш32В: блочная вилка серии 2РТТ для надежных электрических соединений

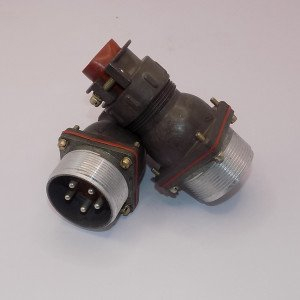

2РТТ55БПН30Ш32В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в виде блочной вилки с прямым патрубком. Разъем рассчитан на применение в цепях постоянного, переменного и импульсного тока, где важны устойчивость контакта, механическая прочность и защита соединения от пыли и брызг.

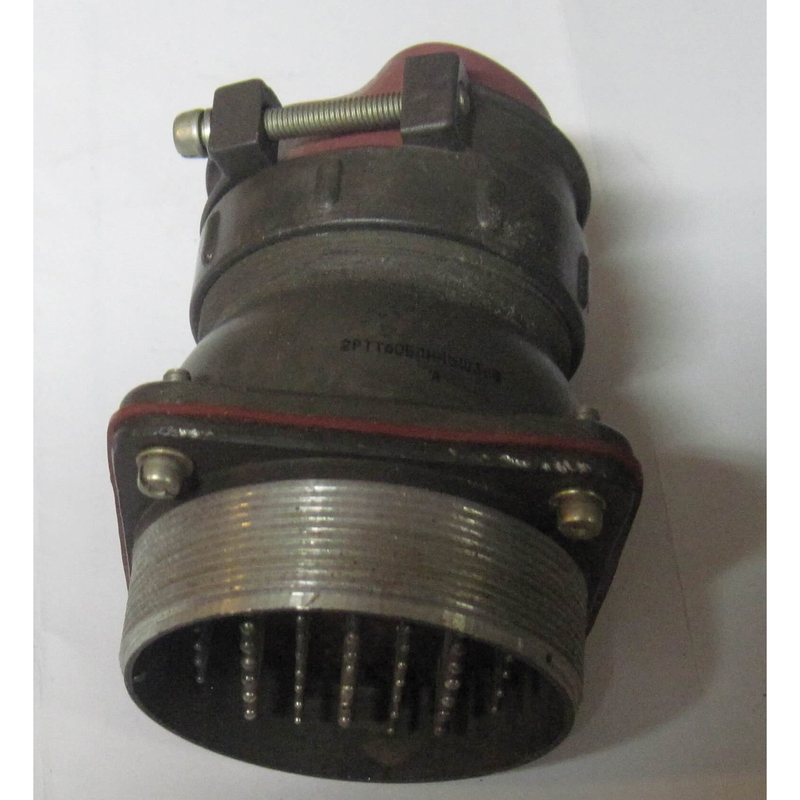

Конструкция и расшифровка

Маркировка 2РТТ55БПН30Ш32В описывает исполнение изделия:

Таким образом, 2РТТ55БПН30Ш32В представляет собой приборную часть разъемного соединения, предназначенную для установки на панель, корпус оборудования или другую конструктивную поверхность. Прямой патрубок обеспечивает удобный ввод неэкранированного кабеля и упрощает компоновку кабельной трассы внутри оборудования.

Основные технические особенности

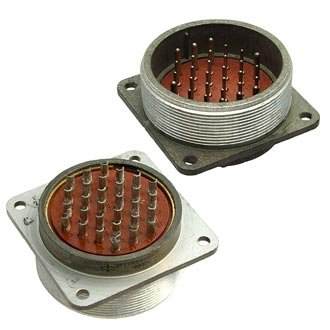

Соединитель имеет 30 контактов в варианте сочетания «32»:

• 22 контакта диаметром 1,5 мм;

• 8 контактов диаметром 2,5 мм;

• серебряное покрытие контактных поверхностей;

• пайка как основной способ монтажа проводников;

• резьбовое сочленение с ответной частью;

• одношпоночная поляризация корпуса, исключающая неправильную ориентацию при подключении.

Серебряное покрытие способствует снижению переходного сопротивления и обеспечивает стабильность электрического контакта при многократных циклах соединения. Резьбовой механизм фиксации особенно важен в системах с вибрациями, перемещением кабелей или повышенными требованиями к защите от самопроизвольного расстыковывания.

Электрические параметры

Разъем 2РТТ55БПН30Ш32В предназначен для электрических цепей с частотой переменного тока до 3 МГц. Допустимое амплитудное напряжение цепи может достигать 850 В при соблюдении условий эксплуатации и требований применяемой технической документации.

Для контактов данного сочетания указываются следующие ориентировочные характеристики:

Суммарная токовая нагрузка зависит от схемы подключения, распределения токов между цепями, сечения проводников, условий охлаждения и фактической компоновки оборудования. Поэтому при проектировании необходимо оценивать нагрев контактов и кабельных жил в реальном режиме работы, а не только ориентироваться на предельный ток отдельного контакта.

Эксплуатация в оборудовании

Серия 2РТТ относится к брызгопылезащищенным соединителям для внутреннего монтажа. Исполнение «В» рассчитано на всеклиматическое применение, что делает 2РТТ55БПН30Ш32В практичным решением для промышленной автоматики, измерительной аппаратуры, систем управления, силовых шкафов, транспортной техники и специализированного электрооборудования.

Для разъемов серии характерны:

• рабочий температурный диапазон от −60 до +100 °C;

• ресурс не менее 500 циклов сочленения и расчленения;

• минимальная наработка от 1000 часов;

• устойчивость к синусоидальной вибрации и механическим ударам;

• высокая электрическая прочность изоляции при нормальных климатических условиях.

Наличие разных групп контактов в одном корпусе позволяет объединять сигнальные, управляющие и силовые цепи в одном разъемном интерфейсе. Например, контакты меньшего диаметра можно задействовать для дискретных сигналов, цепей обратной связи и управления, а контакты Ø 2,5 мм — для питания исполнительных устройств или более нагруженных электрических линий.

На что обратить внимание при монтаже

При использовании 2РТТ55БПН30Ш32В важно правильно подобрать ответную часть, так как соединитель работает в паре с совместимой розеткой соответствующей серии, размера корпуса и контактной схемы. Соединение должно выполняться без перекосов, с соблюдением положения ключа поляризации и надежной затяжкой резьбового сочленения.

Перед монтажом рекомендуется проверить:

• соответствие схемы расположения контактов электрической документации изделия;

• назначение каждой цепи и допустимую токовую нагрузку;

• сечение подключаемых проводников;

• качество пайки и отсутствие перемычек между соседними контактами;

• надежность фиксации кабеля в патрубке;

• отсутствие загрязнений, окислов и механических повреждений на контактных поверхностях.

2РТТ55БПН30Ш32В — функциональная блочная вилка для построения многоконтактных разъемных соединений в аппаратуре, где требуется сочетание механической фиксации, устойчивости к внешним воздействиям и возможности передавать сигнальные и силовые цепи через единый цилиндрический разъем.
