Назначение и область применения

2РТТ55БПН23Ш31В — цилиндрический низкочастотный разъём (соединитель), выпускаемый ОАО «Завод Элекон». Изделие относится к серии 2РТТ и предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока.

Разъём применяется в электро-, радио- и контрольно-измерительных приборах, а также в щитовых устройствах. Он служит для электрического соединения цепей в составе указанного оборудования и рассчитан на эксплуатацию в условиях, соответствующих заявленному всеклиматическому исполнению.

Конструкция и расшифровка обозначения

Обозначение 2РТТ55БПН23Ш31В последовательно отражает конструктивные признаки изделия. Ниже приведены сведения, указанные в описании товара.

• 2РТТ — серия цилиндрического низкочастотного разъёма.
• 55 — условный размер корпуса, составляющий 55 мм.
• Б — блочный корпус.
• П — патрубок прямой.
• Н — исполнение для неэкранированного кабеля.
• 23 — количество контактов.
• Ш — вилка.
• 31 — сочетание контактов.
• В — всеклиматическое исполнение.

Маркировка «5» обозначает исполнение 2015 года. В характеристиках товара также указаны приемка «5» и год 2015. Изделие соответствует ТУ 6313-022-61929916-2015 и относится к общепромышленному исполнению «5».

Технические характеристики

Основные параметры разъёма определяют его применение в низкочастотных электрических цепях и монтажных конструкциях соответствующего назначения.

• Максимальное напряжение — 850 В.
• Рабочие цепи — постоянный ток, переменный ток частотой до 3 МГц, импульсный ток.
• Количество контактов — 23.
• Тип изделия — вилка.
• Монтаж — пайка, внутренний.
• Корпус — блочный, с прямым патрубком.
• Исполнение кабеля — для неэкранированного кабеля.
• Условный размер корпуса — 55 мм.

Разъём обеспечивает защиту от пыли и брызг, выдерживает вибрации с ускорением до 300 м/с². Заявленный срок службы составляет 15 лет. Эти свойства подтверждают возможность применения изделия в приборах и щитовых устройствах, где предъявляются требования к стойкости к внешним воздействиям.

Применение и эксплуатационные свойства

Разъём 2РТТ55БПН23Ш31В применяется в электро-, радио- и контрольно-измерительных приборах, а также в щитовых устройствах. Он предназначен для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Максимальное напряжение составляет 850 В, а монтаж выполняется пайкой.

Конструкция с блочным корпусом, прямым патрубком и исполнением для неэкранированного кабеля определяет область применения изделия в составе соответствующих приборов и устройств. Всеклиматическое исполнение, защита от пыли и брызг, стойкость к вибрациям до 300 м/с² и срок службы 15 лет указаны в качестве эксплуатационных характеристик товара.

Сведения об изделии

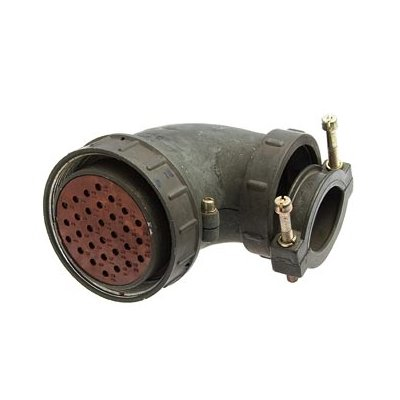

• Наименование: 2РТТ55БПН23Ш31В Элекон «5».
• Артикул: 50928.
• Категория: 2РТТ.
• Производитель: ОАО «Завод Элекон».
• Приемка: «5».
• Год: 2015.
• Соответствие: ТУ 6313-022-61929916-2015.
