2РТТ55БПЭ6Г30В 2015г «5» Элекон

Цена:

8350 ₽

В наличии: 34 шт.

Производитель: Элекон

Технические характеристики

2РТТ55БПЭ6Г30В — это розетка (или вилка‑розетка) из серии цилиндрических низкочастотных электрических соединителей типа 2РТТ, производимых российским предприятием «Элекон». Она относится к теплостойким, всеклиматическим разъёмам, предназначенным для эксплуатации в сложных климатических и механических условиях.

Соединитель 2РТТ55БПЭ6Г30В предназначен для подключения и разъединения электрических цепей постоянного и переменного тока (в том числе частотой до нескольких мегагерц) в приборах и аппаратуре военной, промышленной и специальной электроники.
Он используется там, где требуется надёжный контакт, устойчивость к вибрации, перепадам температур и воздействию влаги и пыли.

«2РТТ55» — серия цилиндрических низкочастотных соединителей с диаметром корпуса около 55 мм.
«Б» — тип корпуса/исполнения (обычно указывает на приборное, блочное или специальное исполнение).
«ПЭ» — наличие прямого патрубка для экранированного кабеля и соответствующая контактная система.
«6Г» — исполнение по контактной части (количество и тип гнёзд/штырей, обычно 6 гнёзд).
«30» — обозначение длины или конструктивного ряда (позиционный номер).
«В» — всеклиматическое исполнение, допускающее работу в широком диапазоне температур и атмосферных давлений.

Номинальное рабочее напряжение порядка нескольких сотен вольт амплитуды (до примерно 700–850 В, в зависимости от конкретной модификации серии 2РТТ).
Сопротивление изоляции в нормальных условиях обычно не менее 1000 МОм, что обеспечивает хороший электрический разделительный уровень.
Температура эксплуатации — примерно от −60 до +100 °С, с возможностью кратковременных перегревов контактных частей до более высоких значений.
Разъёмы устойчивы к вибрациям и ударам, рассчитаны на многократные сочленения–расчленения (обычно не менее нескольких сотен циклов) и имеют длительный срок сохраняемости — порядка 10–15 лет.

Описание

2РТТ55БПЭ6Г30В

2РТТ55БПЭ6Г30В: приборный цилиндрический разъём для силовых и сигнальных цепей

2РТТ55БПЭ6Г30В — приборная розетка из серии цилиндрических электрических соединителей 2РТТ, рассчитанная на создание надёжного разъёмного соединения в оборудовании промышленного, энергетического, транспортного и специального назначения. Исполнение предназначено для стационарного монтажа на панели или корпусе аппаратуры и применяется в цепях постоянного и переменного тока.

Разъёмы серии 2РТТ отличаются резьбовым сочленением, одношпоночной поляризацией и пылебрызгозащищённой конструкцией. Это помогает исключить ошибочное соединение ответных частей и обеспечить устойчивый контакт при вибрациях, ударах и температурных перепадах.

Расшифровка обозначения

Маркировка 2РТТ55БПЭ6Г30В указывает на основные конструктивные признаки изделия:

Элемент обозначения	Значение
2РТТ	Серия цилиндрических низкочастотных соединителей
55	Условный размер корпуса
Б	Приборное исполнение
П	Розетка приборная с прямым патрубком
Э	Экранированное исполнение
6	Количество контактов
Г30	Контактная схема / группа контактов, определяемая конструкторской документацией
В	Климатическое исполнение по принятой маркировке серии

В обозначении особенно важен индекс Э : он указывает на экранированное исполнение. Такие разъёмы применяются там, где требуется снизить влияние электромагнитных помех, обеспечить корректную работу чувствительных цепей управления, измерения, автоматики или связи.

Конструкция и особенности

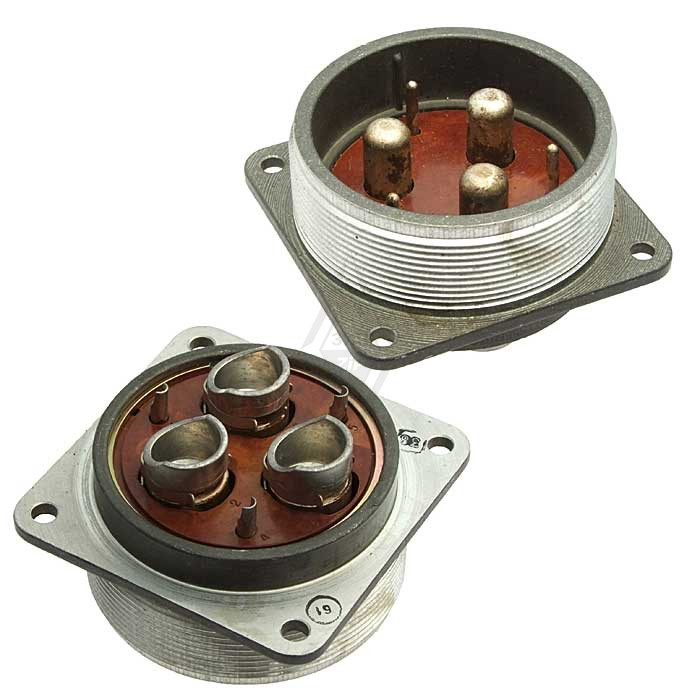

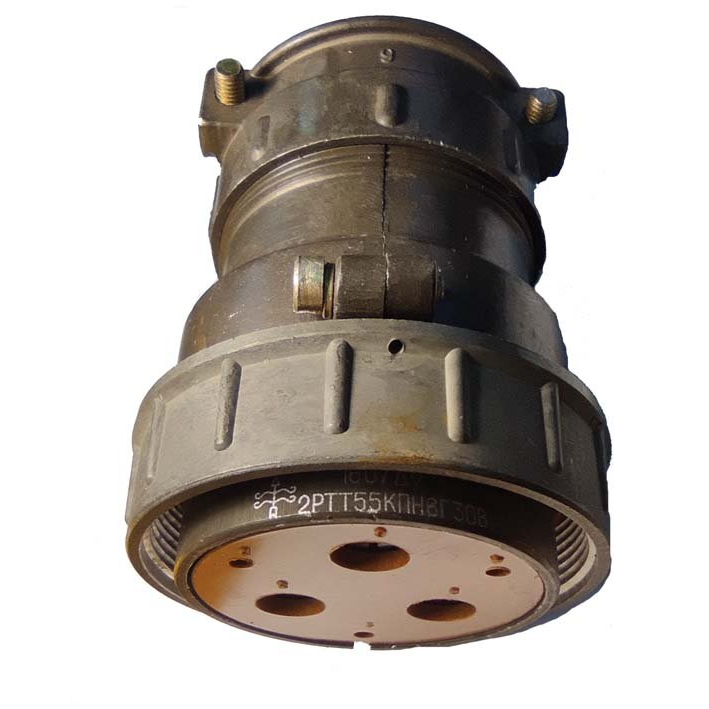

2РТТ55БПЭ6Г30В относится к приборным розеткам: его устанавливают непосредственно на корпус, шкаф, панель или другое неподвижное основание. Ответной частью служит совместимая вилка соответствующей серии и контактной схемы.

Ключевые конструктивные особенности:

Цилиндрический металлический корпус, рассчитанный на эксплуатацию в условиях механических воздействий.
Резьбовое соединение вилки и розетки, препятствующее самопроизвольному расстыковыванию.
Одношпоночная поляризация, обеспечивающая правильную ориентацию при стыковке.
Шестиконтактная компоновка.
Серебряное покрытие контактов, способствующее снижению переходного сопротивления и сохранению стабильности соединения.
Пылебрызгозащищённое исполнение.
Возможность применения в экранированных кабельных линиях при использовании соответствующей ответной части и соблюдении требований к монтажу.

Электрические и эксплуатационные параметры

Для соединителей типоразмера 2РТТ55 с шестью контактами в открытых технических источниках приводятся параметры, характерные для контактной схемы с тремя контактами диаметром 2,5 мм и тремя контактами диаметром 9 мм. Такая комбинация позволяет использовать один разъём одновременно для цепей управления и более мощных силовых линий.

Параметр	Значение
Количество контактов	6
Возможная компоновка контактов	3 × Ø 2,5 мм и 3 × Ø 9 мм
Ток на контакт Ø 2,5 мм	до 35 А
Ток на контакт Ø 9 мм	до 200 А
Напряжение цепи, амплитудное значение	до 850 В
Сопротивление изоляции при нормальных условиях	не менее 5000 МОм
Сопротивление контакта Ø 2,5 мм	не более 1 мОм
Сопротивление контакта Ø 9 мм	не более 0,15 мОм
Рабочая температура	от −60 °C до +100 °C
Число циклов сочленения и расчленения	до 500
Минимальная наработка	от 1000 часов

Приведённые величины относятся к типовым данным для серии и типоразмера 2РТТ55; окончательное подтверждение параметров именно для исполнения 2РТТ55БПЭ6Г30В следует выполнять по паспорту, ТУ и документации изготовителя.

Где применяется 2РТТ55БПЭ6Г30В

Приборная розетка 2РТТ55БПЭ6Г30В может использоваться в составе оборудования, где необходимы надёжные многоконтактные соединения с повышенной стойкостью к внешним воздействиям:

В силовых шкафах, распределительных устройствах и системах питания.
В электроприводах, станках, испытательных установках и промышленной автоматике.
В системах управления, телемеханики и измерительной аппаратуре.
В оборудовании подвижных объектов, где соединение подвергается вибрации и механическим ударам.
В аппаратуре с повышенными требованиями к электромагнитной совместимости.
В кабельных сборках, объединяющих силовые, сигнальные и управляющие цепи.

Экран в конструкции особенно востребован при прокладке кабелей рядом с преобразовательной техникой, контакторами, силовыми двигателями и другими источниками электромагнитных помех.

Что проверить перед применением

При подборе ответной части и подготовке монтажа важно сверить:

Полное обозначение ответного соединителя и совместимость контактной схемы 6Г30 .
Исполнение корпуса и тип патрубка.
Наличие экранирования на ответной части и в кабеле.
Допустимый ток для каждого конкретного контакта.
Сечение присоединяемых проводников и способ монтажа контактов.
Требования к герметизации, защите ввода кабеля и отводу экрана.
Условия среды: температуру, вибрацию, запылённость, влажность и наличие агрессивных факторов.

2РТТ55БПЭ6Г30В представляет собой специализированную приборную розетку для ответственных электрических соединений. Сочетание шестиконтактной схемы, резьбовой фиксации, экранированного исполнения и устойчивости к механическим воздействиям делает её подходящим решением для аппаратуры, где важны стабильность контакта, безопасность эксплуатации и помехозащищённость.
