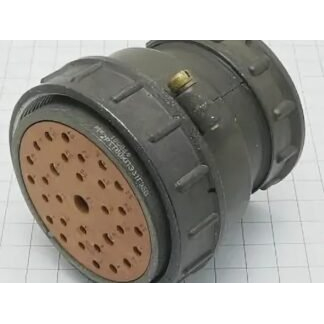

2РТТ55БПЭ35Г34В 2015г «5» Элекон

Цена:

3900 ₽

В наличии: 25 шт.

Производитель: Элекон

Технические характеристики

2РТТ55БПЭ35Г34В — это блочная приборная розетка производства компании «Элекон», используемая в низкочастотных электрических соединениях. Она предназначена для работы в цепях постоянного и переменного тока (до 3 МГц) при амплитудном напряжении до 850 В.

Соединитель негерметичный, всеклиматического исполнения с 35 контактами (33 шт. диаметром 1,5 мм и 2 шт. диаметром 3,5 мм), выполненными из серебра. Максимальная токовая нагрузка: 20 А на контакт Ø1,5 мм, 35 А на контакт Ø3,5 мм, общая — 344 А; сопротивление контакта — до 2,5 мОм и 0,75 мОм соответственно. Сопротивление изоляции не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов.

Выдерживает механический удар до 1500 м/с² (150 g), пониженное давление 1,3·10⁻⁴ Па и температуру до +100 °C. Взаимосовместима с соединителями ШР и 2РТ-А по соответствующим ТУ.

2РТТ — тип соединителя; 55 — размер корпуса; Б — блочный; П — прямой патрубок; Э — гайка для экранированного кабеля; 35 — число контактов; Г — шаг 3,4 мм; 34 — серия; В — модификация.

Описание

Назначение и область применения

2РТТ55БПЭ35Г34В — блочная приборная розетка производства компании «Элекон», предназначенная для низкочастотных электрических соединений. Изделие применяется в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. По данным каталога, соединитель относится к категории 2РТТ и имеет артикул 50943.

Конструкция выполнена в блочном исполнении, что определяет её применение в составе приборных и блочных соединений. Розетка негерметичная, всеклиматического исполнения. Для позиции указаны приёмка «5» и год 2015.

Конструкция и подтверждённые особенности

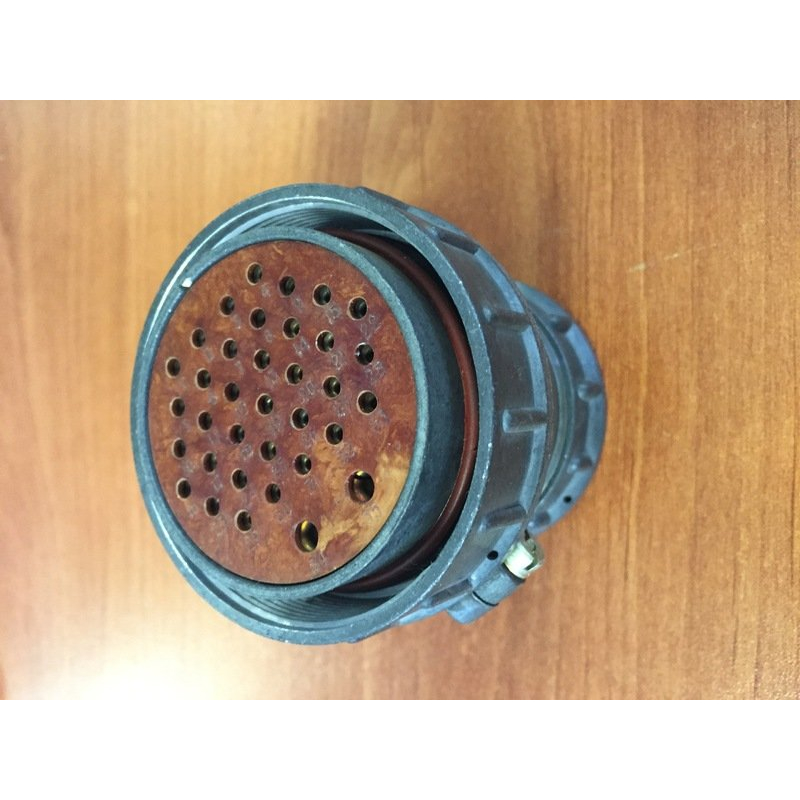

Соединитель содержит 35 контактов: 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм. Контакты выполнены из серебра. Максимальная токовая нагрузка составляет 20 А на контакт диаметром 1,5 мм и 35 А на контакт диаметром 3,5 мм; общая токовая нагрузка в описании указана на уровне 344 А.

Сопротивление контакта — до 2,5 мОм для контактов диаметром 1,5 мм.
Сопротивление контакта — до 0,75 мОм для контактов диаметром 3,5 мм.
Сопротивление изоляции — не менее 5000 МОм.
Ресурс — 500 сочленений-расчленений.
Наработка — 1000 часов.
Механический удар — до 1500 метров на секунду в квадрате, что соответствует 150 g.
Пониженное давление — 1,3 на 10 в минус четвёртой степени Па.
Температура эксплуатации — до +100 °C.

Расшифровка обозначения

Обозначение 2РТТ55БПЭ35Г34В раскрывается последовательно: 2РТТ — тип соединителя; 55 — размер корпуса; Б — блочный; П — прямой патрубок; Э — гайка для экранированного кабеля; 35 — число контактов; Г — шаг 3,4 мм; 34 — серия; В — модификация. Такая расшифровка подтверждает конструктивные признаки розетки и её принадлежность к серии 2РТТ.

Совместимость и условия эксплуатации

Изделие взаимосовместимо с соединителями ШР и 2РТ-А по соответствующим техническим условиям. Розетка рассчитана на работу при пониженном давлении, повышенной температуре до +100 °C и механических ударах с ускорением до 150 g. Негерметичное всеклиматическое исполнение определяет область применения в составе низкочастотных электрических соединений, где не требуется герметичность.

Для выбора и применения изделия следует учитывать число и диаметры контактов, токовые нагрузки, сопротивление контактов и изоляции, а также ресурсные показатели. Указанные сведения приведены для позиции 2РТТ55БПЭ35Г34В Элекон «5» с артикулом 50943.
