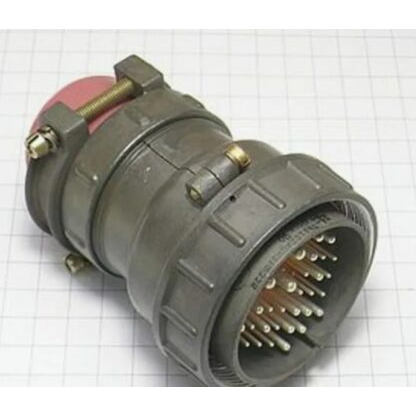

2РТТ55БПЭ31Ш33В 2015г «5» Элекон

Цена:

5100 ₽

В наличии: 10 шт.

Производитель: Элекон

Технические характеристики

2РТТ55БПЭ31Ш33В — это пылевлагозащищённый цилиндрический низкочастотный разъём производства завода «Элекон» серии «5». Он представляет собой блочную вилку приборного типа с прямым патрубком и гайкой для экранированного кабеля, предназначенную для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока при напряжении до 700 В.

Соединитель имеет условный размер корпуса 55 мм и 31 контакт для пайки проводов. Диапазон рабочих температур — от -60 до +180 °C, сопротивление изоляции достигает 1000 МОм, минимальная наработка — 1000 часов, число сочленений-расчленений — не менее 500. Он выдерживает синусоидальную вибрацию (1–10000 Гц, до 100 м/с²), механические удары и пониженное давление до 1,3×10⁻⁴ Па.

Разъём используется для объёмного монтажа в промышленных и специальных системах, где требуется надёжная герметичность и устойчивость к агрессивным условиям. Серия 2РТТ соответствует ТУ 6313-022-61929916-2015 и имеет сертификат ЕАЭС. Токовая нагрузка зависит от диаметра контактов: до 8 А для 1,5 мм, до 40 А для 3,5 мм.

Описание

Назначение и конструкция

2РТТ55БПЭ31Ш33В — пылевлагозащищённый цилиндрический низкочастотный разъём производства завода «Элекон» серии «5». Изделие относится к категории 2РТТ, артикул — 50942. Конструктивно это блочная вилка приборного типа с прямым патрубком и гайкой для экранированного кабеля. Разъём предназначен для объёмного монтажа и пайки проводов.

Соединитель имеет условный размер корпуса 55 мм и 31 контакт. Такая конструкция ориентирована на применение в электрических цепях постоянного, переменного и импульсного тока при напряжении до 700 В. Для переменного тока указан диапазон до 3 МГц.

Подтверждённые технические особенности

В описании товара приведены следующие характеристики:

диапазон рабочих температур — от -60 до +180 °C;
сопротивление изоляции — до 1000 МОм;
минимальная наработка — 1000 часов;
число сочленений-расчленений — не менее 500;
токовая нагрузка — до 8 А для контактов диаметром 1,5 мм и до 40 А для контактов диаметром 3,5 мм.

Разъём выдерживает синусоидальную вибрацию в диапазоне 1–10000 Гц с ускорением до 100 м/с², механические удары и пониженное давление до 1,3 × 10⁻⁴ Па. В характеристиках VirtueMart указаны приемка «5» и год 2015.

Условия эксплуатации и устойчивость

Модель рассчитана на работу в сложных условиях, где требуется защита от пыли и влаги, а также устойчивость к механическим воздействиям. Заявленный температурный диапазон от -60 до +180 °C позволяет использовать соединитель в системах с повышенными и пониженными температурами. Высокое сопротивление изоляции — до 1000 МОм — относится к подтверждённым электрическим параметрам изделия.

Пылевлагозащищённое исполнение и металлическая конструкция с патрубком и гайкой для экранированного кабеля делают разъём пригодным для ответственных соединений. При этом конкретная степень защиты, материал корпуса и покрытие контактов в предоставленных данных не указаны, поэтому эти сведения не приводятся как подтверждённые.

Применение и соответствие

Разъём 2РТТ55БПЭ31Ш33В применяется для объёмного монтажа в промышленных и специальных системах, где необходимы надёжное электрическое соединение, герметичность и стойкость к агрессивным условиям эксплуатации. Он может использоваться в цепях постоянного, переменного и импульсного тока с учётом указанных ограничений по напряжению и частоте.

Серия 2РТТ соответствует ТУ 6313-022-61929916-2015 и имеет сертификат ЕАЭС. Для подбора режима работы следует учитывать зависимость токовой нагрузки от диаметра контактов: до 8 А для 1,5 мм и до 40 А для 3,5 мм. Изделие относится к серии «5»; в карточке также отдельно указана приемка «5».
