Назначение

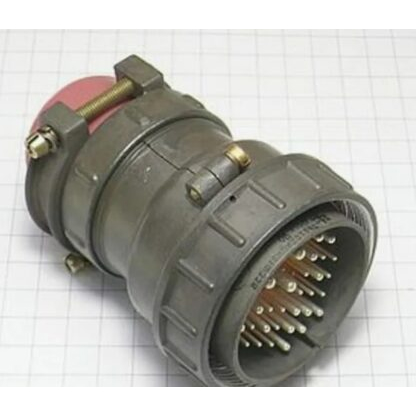

2РТТ55БПЭ31Ш33В — это вилка цилиндрического соединителя серии 2РТТ, выпускаемая по ТУ 6313-022-61929916-2015. Изделие предназначено для коммутации электрических цепей переменного и постоянного тока с рабочей частотой до 3 МГц. Конструкция относится к кабельным разъёмам с прямым патрубком и рассчитана на применение экранированного кабеля.

Вилка имеет условный размер корпуса 55 и 31 контакт. Монтаж контактов выполняется пайкой проводов, что определяет область применения изделия в составе объёмного монтажа электрических систем. Исполнение «5» обозначено как общепромышленное и всеклиматическое. Корпус изделия выполнен пылевлагозащищённым, поэтому соединитель может использоваться в условиях, где требуется защита от пыли и влаги.

Артикул товара — 6750. В предоставленных данных производитель не указан, поэтому сведения о конкретном изготовителе в описании не приводятся.

Подтверждённые особенности

Конструктивные параметры

• Тип изделия: вилка цилиндрического соединителя.
• Серия: 2РТТ.
• Исполнение: «5» — общепромышленное, всеклиматическое.
• Защита: пылевлагозащищённое исполнение корпуса.
• Патрубок: прямой.
• Тип кабеля: для экранированного кабеля.
• Условный размер корпуса: 55.
• Количество контактов: 31.
• Монтаж контактов: пайка проводов.

Электрические и эксплуатационные свойства

Соединитель рассчитан на работу в цепях переменного и постоянного тока с частотой до 3 МГц. В описании отдельно отмечена устойчивость к жёстким условиям эксплуатации, включая вибрацию, удары и широкий диапазон температур. Точные значения температурного диапазона, токовые и напряженческие параметры в предоставленных данных не приведены, поэтому их не следует указывать без дополнительной документации.

Пылевлагозащищённое исполнение и применение экранированного кабеля делают изделие пригодным для ответственных соединений в составе электрических систем, где важны защита контактов и механическая стойкость. Пайка проводов обеспечивает неразъёмное соединение проводников с контактами вилки и применяется при объёмном монтаже.

Применение

Соединители серии 2РТТ применяются для объёмного монтажа в различных электрических системах, устойчивых к жёстким условиям, включая вибрацию, удары и широкий диапазон температур. Модель 2РТТ55БПЭ31Ш33В с 31 контактом и прямым патрубком для экранированного кабеля может использоваться там, где требуется кабельное подключение через цилиндрический пылевлагозащищённый разъём.

Изделие относится к низкочастотным соединителям для промышленного оборудования. При подборе следует учитывать подтверждённые параметры: серию 2РТТ, исполнение «5», размер корпуса 55, 31 контакт, пайку проводов, прямой патрубок и работу с экранированным кабелем. Сведения о конкретных ответных частях, комплектации, стране производства и гарантии в предоставленных данных отсутствуют.
