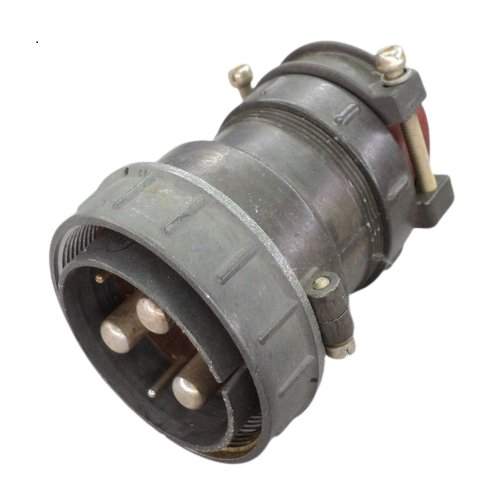

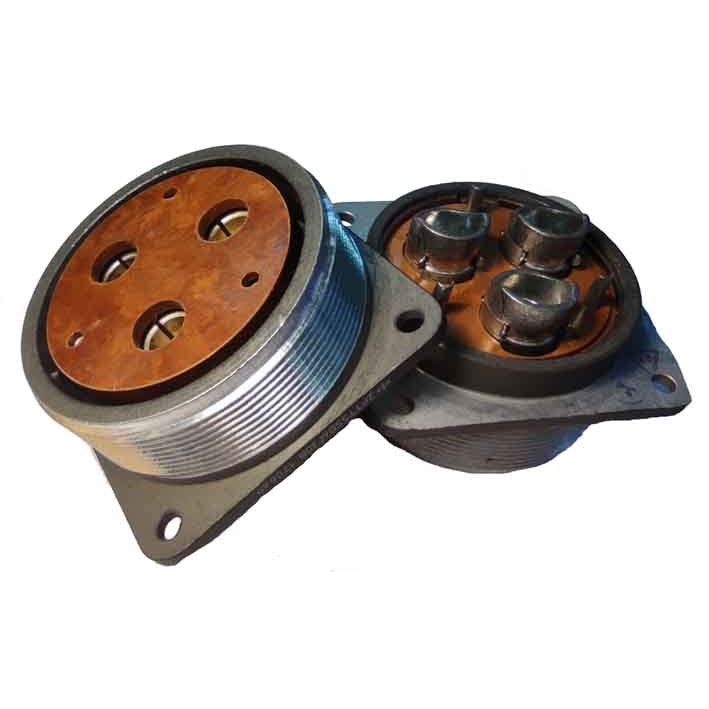

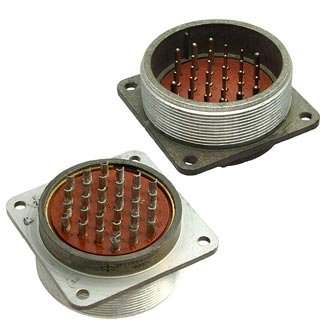

2РТТ55Б6Ш30В «5» — это блочная вилка цилиндрического соединителя серии 2РТТ, пылебрызгозащищенного типа, предназначенная для надежного соединения электрических цепей в радиоэлектронной и промышленной аппаратуре.

Назначение

Соединители 2РТТ используются в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Они подходят для внутреннего монтажа с экранированными и неэкранированными кабелями, обеспечивая резьбовое сочленение и одношпоночную поляризацию корпусов.

Расшифровка обозначения

• 2РТТ — тип соединителя.

• 55 — условный размер корпуса.

• Б — блочный вид корпуса (приборная вилка без патрубка).

• 6 — количество контактов.

• Ш30 — вилка с конкретным сочетанием контактов (условное число 30).

• В — всеклиматическое исполнение по ТУ ГЕ0.364.120.

Эта модель имеет серебряное покрытие контактов для низкого сопротивления и высокой надежности.

Технические характеристики

Соединители выдерживают ток до 35 А на контакт диаметром 2,5 мм и до 200 А на контакт 9 мм, общую нагрузку до 475 А. Сопротивление контакта — не более 1 мОм (для 2,5 мм) или 0,15 мОм (для 9 мм); сопротивление изоляции — не менее 5000 МОм.

Совместимость

Взаимосочленяема с розетками ШР55П6НШ6 (или ШР55П6НШ6Н) по ТУ ГЕ0.354.107, а также с 2РТ-А по ГЕ0.364.118 ТУ.
