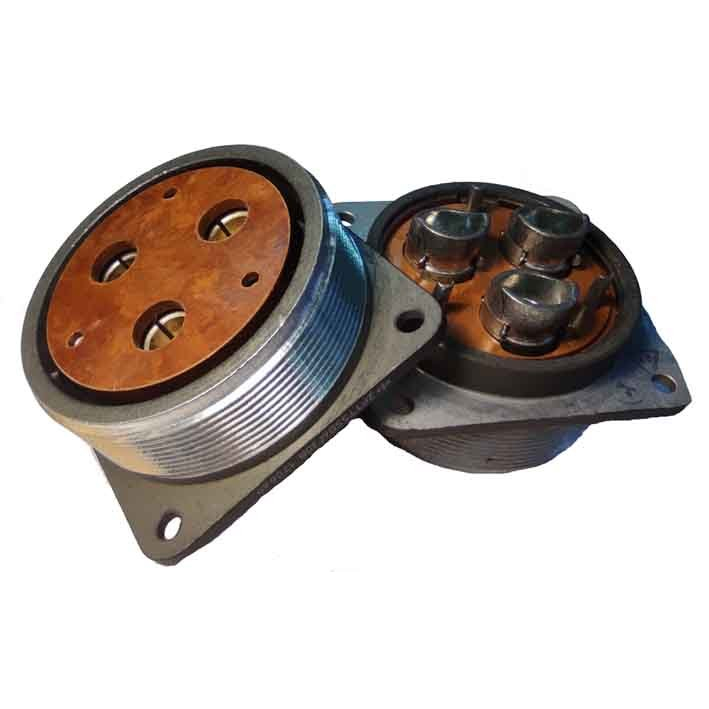

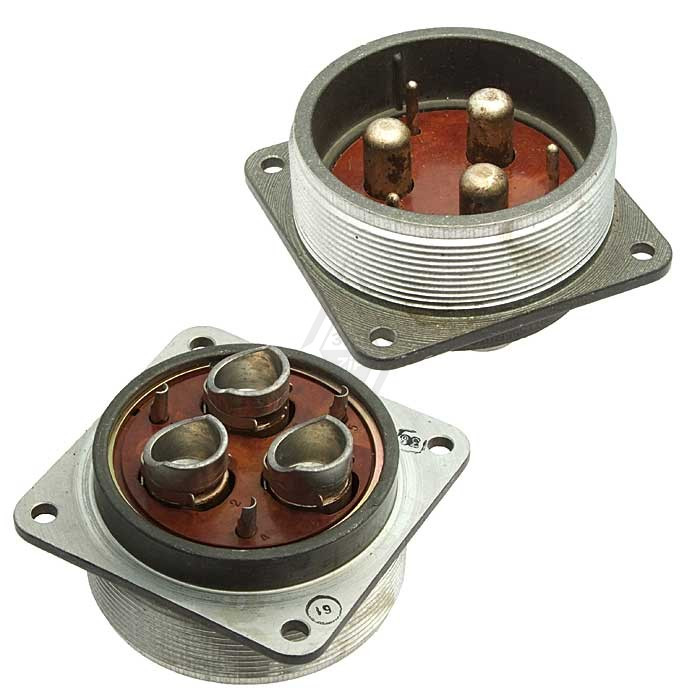

2РТТ55Б6Ш30В: приборная блочная вилка для промышленной аппаратуры

2РТТ55Б6Ш30В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, выполненный в виде блочной приборной вилки без патрубка. Модель предназначена для организации надежного разъемного соединения цепей постоянного, переменного и импульсного тока в радиоэлектронной, измерительной, промышленной и специальной аппаратуре.

Расшифровка обозначения

Маркировка 2РТТ55Б6Ш30В содержит ключевые сведения о конструкции изделия:

Таким образом, 2РТТ55Б6Ш30В представляет собой шестиконтактную приборную вилку в корпусе условного размера 55, рассчитанную на внутренний монтаж и эксплуатацию в широком диапазоне климатических условий.

Конструктивные особенности

Соединитель выполнен в цилиндрическом корпусе с резьбовым способом сочленения. Такая фиксация предотвращает самопроизвольное разъединение при вибрациях, ударах и механических нагрузках, что важно для шкафов управления, приборных панелей, оборудования связи и промышленной автоматики. Поляризация корпуса одношпоночная: она помогает исключить неправильную ориентацию вилки при подключении ответной части.

Контакты имеют серебряное покрытие. Оно способствует снижению переходного сопротивления, повышает стабильность электрического контакта и обеспечивает хорошие характеристики пайки при объемном монтаже проводников. Монтаж проводов к контактам выполняется пайкой.

Исполнение «Б» указывает, что разъем устанавливается непосредственно на корпус, панель или стенку прибора. Буква «Ш» означает вилочную часть: для формирования разъемного соединения необходимо подобрать совместимую розетку с соответствующим сочетанием контактов.

Электрические и эксплуатационные параметры

Серия 2РТТ рассчитана на использование в цепях постоянного и переменного тока, включая сигнальные и силовые линии. Для соединителей данного типа указывается работа на частотах до 3 МГц и при напряжении до 850 В по амплитудному значению; конкретные допустимые токовые нагрузки следует определять по документации именно для сочетания контактов «30», поскольку они зависят от размеров и назначения контактных элементов.

К ключевым свойствам 2РТТ55Б6Ш30В относятся:

• Шесть контактов в схеме расположения «30»

• Резьбовая фиксация сочлененного положения

• Блочное исполнение для приборного монтажа

• Объемный монтаж проводов методом пайки

• Серебряное покрытие контактов

• Внутреннее применение во всеклиматическом исполнении

• Негерметичная, теплостойкая и тропикоустойчивая конструкция серии 2РТТ

• Пылебрызгозащищенное исполнение корпуса в составе соединения при соблюдении условий монтажа и сопряжения

Где применяется 2РТТ55Б6Ш30В

Разъем 2РТТ55Б6Ш30В применяется там, где требуется многоконтактное, механически устойчивое и обслуживаемое соединение аппаратуры с кабельной частью. Его используют при изготовлении и ремонте:

• Систем промышленной автоматики и управления

• Измерительных комплексов и испытательных стендов

• Радиотехнической и телекоммуникационной аппаратуры

• Шкафов, пультов и панелей управления

• Источников питания, преобразовательной техники и распределительного оборудования

• Машиностроительных, транспортных и специальных технических систем

Всеклиматическое исполнение делает соединитель подходящим для аппаратуры, работающей при изменении температуры и влажности в пределах, предусмотренных техническими условиями на серию.

Совместимость и подбор ответной части

2РТТ55Б6Ш30В входит в семейство соединителей, взаимосочленяемых с отдельными изделиями серий ШР и 2РТ-А при совпадении типа ответной части и контактного сочетания. Для корректного подбора розетки необходимо сопоставить размер корпуса 55, количество контактов 6, обозначение сочетания «30», исполнение ответной части и требования к монтажу кабеля.

При проектировании соединения важно проверить не только совпадение маркировки, но и электрическую нагрузку каждого контакта, сечение подключаемых проводников, способ экранирования кабеля, условия окружающей среды и требования технической документации. Это позволит сохранить надежность контактной группы и исключить перегрев либо ошибку при сопряжении.

2РТТ55Б6Ш30В — практичное решение для стационарной установки в аппаратуре, где требуется прочное шестиконтактное соединение с резьбовой фиксацией, пайкой проводников и устойчивостью к условиям промышленной эксплуатации.
