Назначение

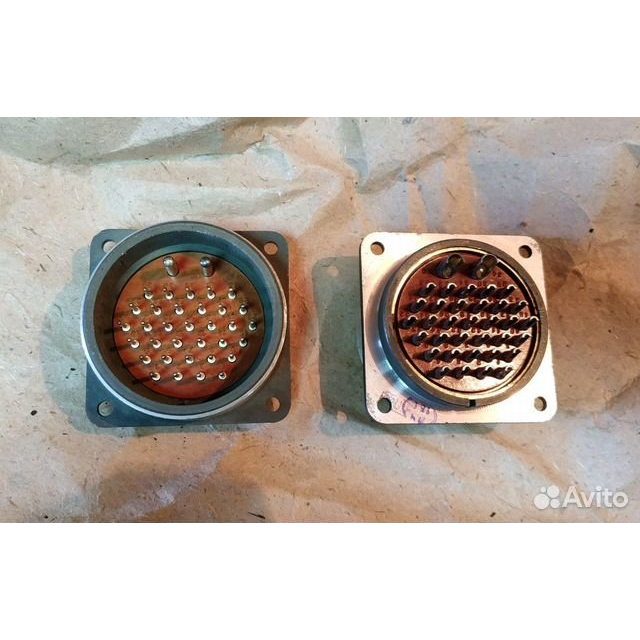

2РТТ55Б35Ш34В «5» — это блочная вилка цилиндрического низкочастотного соединителя серии 2РТТ. Она предназначена для надежного соединения электрических цепей в различных электро- и радиоаппаратах. Артикул изделия — 40490, категория — 2РТТ.

Соединитель применяется для коммутации цепей постоянного и переменного тока. По имеющимся данным, изделие относится к пылебрызгозащищенному, негерметичному исполнению. Производитель в предоставленной информации не указан.

Технические характеристики

Электрические параметры

• Номинальное напряжение — до 850 В.
• Рабочий ток — 20 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 3,5 мм.
• Частота — до 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм.

Контактная система

Соединитель имеет 35 контактов штыревого типа. Из них 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм. Такое сочетание соответствует исполнению 34.

Материалы и конструкция

• Корпус — приборный, тип Б, без патрубка.
• Материал корпуса — алюминиевый сплав А-22.
• Изолятор — карболит.
• Покрытие контактов — серебро (Ag).
• Цвет — темно-серый.
• Метод сочленения — резьбовой.
• Монтаж — объемный, блочный.
• Габариты — 64 на 64 на 39 мм.
• Масса — около 136 г.

Условия эксплуатации и ресурс

• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность — до 98 процентов при температуре плюс 40 градусов Цельсия.
• Исполнение — всеклиматическое и тропикоустойчивое.
• Вибрация — от 1 до 5000 Гц, до 300 g.
• Удары — до 10 000 m/s² одиночные и 1500 m/s² многократные.
• Ресурс — не менее 1000 часов наработки.
• Количество циклов соединения-расчленения — 500.
• Срок хранения — 15 лет.

Применение

Благодаря совокупности характеристик 2РТТ55Б35Ш34В «5» применяется в цепях постоянного и переменного тока, где требуется надежное соединение и устойчивость к внешним воздействиям. Изделие часто используется в спецтехнике и промышленной аппаратуре.

Пылебрызгозащищенное негерметичное исполнение допускает работу в условиях повышенной влажности и механических нагрузок. Всеклиматическое и тропикоустойчивое исполнение расширяет область применения.

Приемка и год выпуска

Для данного изделия указана приемка «5». Год выпуска — 2023. Эти сведения подтверждают, что товар прошел установленную приемку и относится к продукции указанного года.
