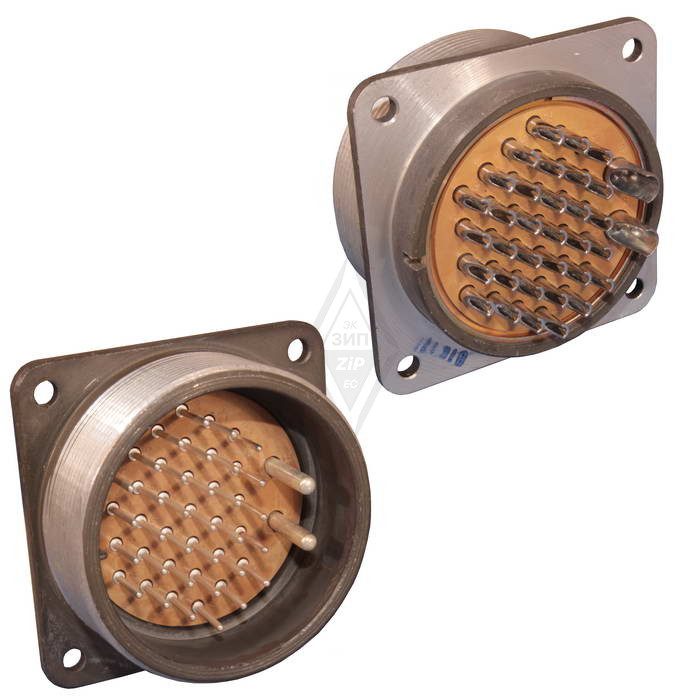

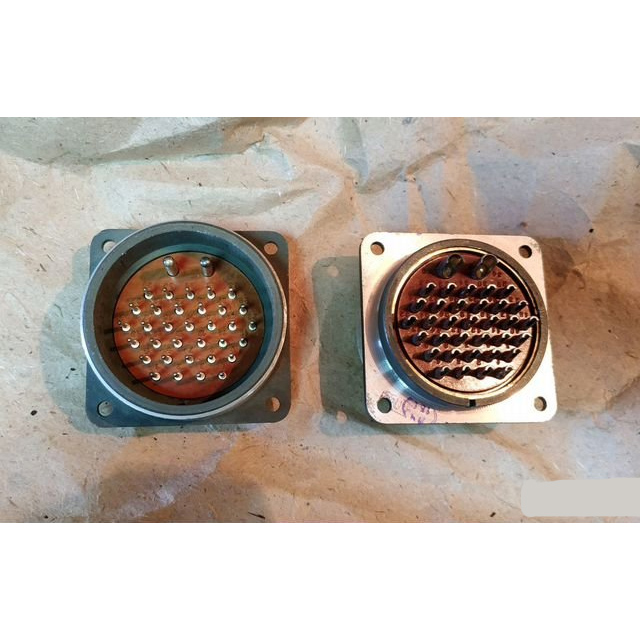

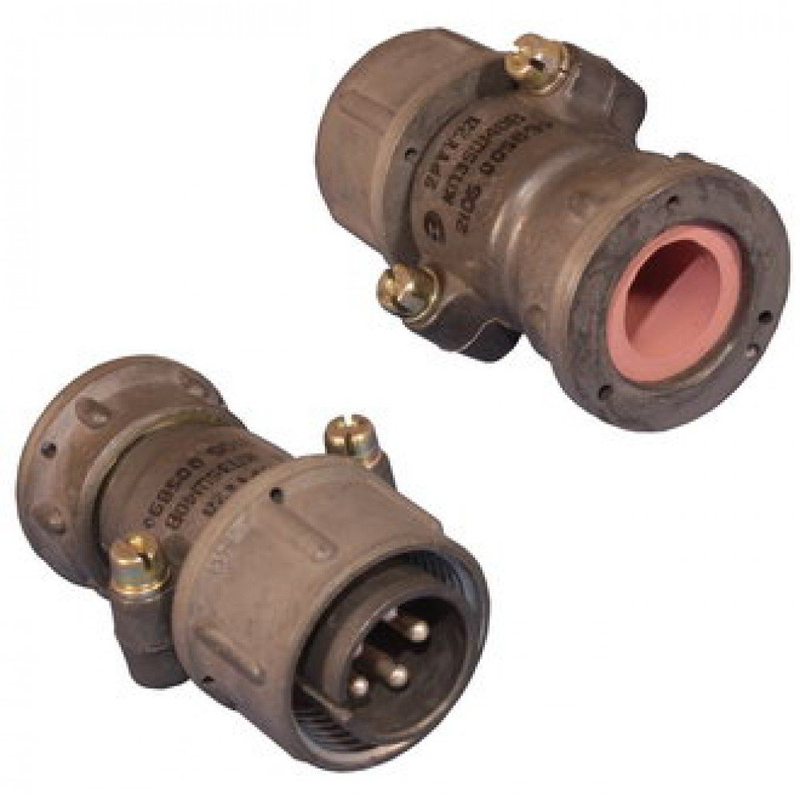

2РТТ55Б35Ш34В: блочная вилка для надежных многоконтактных соединений

2РТТ55Б35Ш34В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, выполненный в виде блочной вилки. Разъем предназначен для объемного монтажа и применяется для надежного подключения кабелей, узлов и блоков в составе промышленной, измерительной, радиоэлектронной и специализированной аппаратуры.

Конструкция рассчитана на работу в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Резьбовое сочленение обеспечивает устойчивую фиксацию подключенной ответной части, а одношпоночная поляризация исключает неправильную ориентацию при стыковке.

Расшифровка обозначения

Маркировка 2РТТ55Б35Ш34В содержит основные сведения о конструктивном исполнении разъема:

Изделие представляет собой блочную вилку без патрубка. Такое решение удобно при размещении разъема непосредственно на стенке корпуса оборудования, шкафу автоматики, приборной панели или другом конструктивном элементе.

Контактная система и параметры

Разъем 2РТТ55Б35Ш34В содержит 35 круглых контактов: 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм. Это позволяет объединить в одном интерфейсе сигнальные линии и цепи с более высокой токовой нагрузкой. Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления и повышению стабильности электрического соединения.

Основные технические характеристики:

• Количество контактов — 35.

• Контактная группа — 33 контакта Ø 1,5 мм и 2 контакта Ø 3,5 мм.

• Номинальное напряжение — до 850 В.

• Рабочий ток — до 20 А для контактов Ø 1,5 мм и до 35 А для контактов Ø 3,5 мм.

• Частота передаваемых сигналов — до 3 МГц.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Способ монтажа проводников — пайка.

• Тип сочленения — резьбовой.

• Поляризация корпуса — одношпоночная.

• Исполнение — негерметичное, всеклиматическое.

• Диапазон рабочих температур — от −60 °C.

Конструктивные особенности

Корпус соединителя выполнен из алюминиевого сплава, а изоляционная вставка — из карболита. Такая конструкция сочетает механическую прочность, электрическую изоляцию и стойкость к условиям эксплуатации, характерным для приборных и промышленных систем. Ориентировочные габариты вилки составляют 64 × 64 × 39 мм, масса — около 136 г.

Съемные контакты упрощают обслуживание контактной части при регламентных работах. Штыревое исполнение вилки предполагает использование ответной части — розетки соответствующего типономинала и схемы расположения контактов. Для корректной стыковки необходимо проверять не только серию и размер корпуса, но и сочетание контактов, положение ключа, климатическое исполнение и назначение ответного разъема.

Где применяется 2РТТ55Б35Ш34В

Разъем 2РТТ55Б35Ш34В подходит для коммутации большого числа электрических цепей внутри оборудования и между отдельными блоками. Он может использоваться в следующих задачах:

• Подключение жгутов проводов к панелям и корпусам приборов.

• Межблочные соединения в системах автоматики и управления.

• Коммутация цепей питания, сигнализации, контроля и измерения.

• Соединение модулей радиоэлектронной и измерительной аппаратуры.

• Применение в оборудовании, рассчитанном на вибрационные и климатические воздействия.

• Построение комбинированных интерфейсов, где наряду с сигнальными линиями требуются цепи повышенного тока.

Благодаря 35-контактной вставке и наличию двух контактов увеличенного диаметра разъем удобен для комплексных соединений: например, для одновременной передачи сигналов управления, дискретных команд, измерительных цепей и питания исполнительных устройств.

Что учитывать при подборе

При проектировании или замене соединителя 2РТТ55Б35Ш34В важно убедиться в соответствии ответной части по серии, размеру корпуса, контактной формуле и поляризации. Следует также учитывать токовую нагрузку каждого контакта, сечение подключаемого проводника, способ экранирования кабеля и условия размещения оборудования.

Для стабильной работы контактные пары необходимо защищать от загрязнений, следить за качеством пайки, не допускать механической нагрузки на припаянные проводники и выполнять резьбовую фиксацию соединения до полного сочленения. Серия 2РТТ предусматривает взаимную сочленяемость с рядом соединителей серий ШР и 2РТ-А при соблюдении соответствующих требований к исполнению.

2РТТ55Б35Ш34В — функциональная блочная вилка для многоконтактных электрических соединений, сочетающая резьбовую фиксацию, поляризацию, раздельные контакты для сигнальных и силовых цепей, а также пригодность к эксплуатации в широком диапазоне внешних условий.
