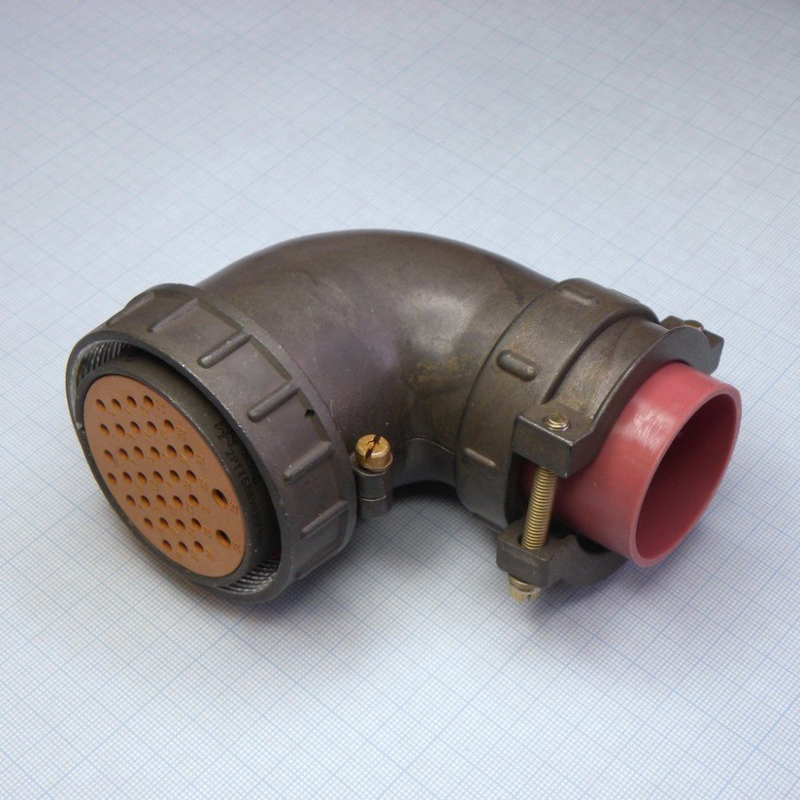

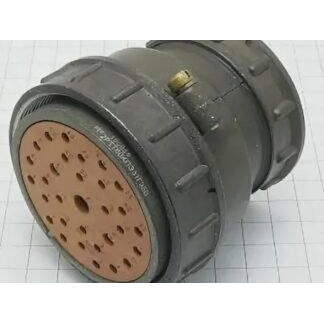

2РТТ55Б35Г34В 2015г «5» Элекон

Цена:

3250 ₽

В наличии: 80 шт.

Производитель: Элекон

Технические характеристики

2РТТ55Б35Г34В Элекон «5» — это низкочастотный цилиндрический соединитель (разъём-розетка блочная), произведённый компанией Элекон в России. Он предназначен для надёжного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Модель имеет условный размер корпуса 55, 35 контактов (сочетание 34), способ монтажа — на блок, без патрубка. Корпус выполнен из металла, изолятор — из карболита, покрытие контактов — серебро. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм.

Рабочая температура варьируется от -60°C до +100°C, климатическое исполнение — В (теплостойкий, тропикоустойчивый). Соединитель выдерживает вибрацию (диапазон 1–1000 Гц, ускорение до 100 м/с²), оснащён резьбовой фиксацией сочленённого положения для объёмного монтажа.

Используется в различных электрооборудованиях для обеспечения герметичного и устойчивого соединения контактов в сложных условиях, включая повышенную влажность и пыль. Маркировка «5» указывает на специальный контроль качества (например, ОТК или ОС).

Описание

2РТТ55Б35Г34В

2РТТ55Б35Г34В — цилиндрический разъём для ответственных электрических соединений

Соединитель 2РТТ55Б35Г34В относится к серии цилиндрических низкочастотных разъёмов 2РТТ, предназначенных для многоконтактного соединения электрических цепей постоянного и переменного тока. Конструкция рассчитана на применение в аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и надёжность контактного соединения.

Назначение разъёма 2РТТ55Б35Г34В

Разъём 2РТТ55Б35Г34В используют для коммутации цепей внутри оборудования и в кабельных соединениях. Серия 2РТТ применяется в цепях постоянного тока и переменного тока частотой до 3 МГц; для данного класса соединителей указывается допустимое амплитудное напряжение до 850 В.

Исполнение 2РТТ55Б35Г34В подходит для задач, где необходимо передать несколько сигнальных, управляющих либо силовых цепей через одно разъёмное соединение. Резьбовой механизм сочленения обеспечивает фиксацию сопрягаемых частей и снижает вероятность случайного рассоединения при вибрации или механических воздействиях.

Расшифровка маркировки

Обозначение 2РТТ55Б35Г34В содержит ключевые сведения о конструкции изделия:

Элемент маркировки	Значение
2РТТ	Серия цилиндрических электрических соединителей
55	Условный размер корпуса
Б	Конструктивное исполнение соединителя
35	Количество контактов
Г34	Схема расположения контактов и вариант ключевания
В	Климатическое исполнение для эксплуатации в широком диапазоне условий

Для корпуса 55 и контактной схемы 35Г34В предусмотрено 35 контактов: 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм. Такое сочетание позволяет объединять в одном разъёме многочисленные цепи управления с цепями, требующими более высокой токовой нагрузки.

Технические характеристики

Для исполнения 2РТТ55Б35Г34В и близких по конструкции соединителей с контактной схемой 35Г34В характерны следующие параметры:

Условный размер корпуса — 55.
Число контактов — 35.
Состав контактной группы — 33 контакта Ø 1,5 мм и 2 контакта Ø 3,5 мм.
Материал покрытия контактов — серебро.
Максимальное амплитудное напряжение цепи — до 850 В.
Сопротивление контакта — не более 2,5 мОм для контактов Ø 1,5 мм и не более 0,75 мОм для контактов Ø 3,5 мм.
Токовая нагрузка на одиночный контакт — до 20 А для контактов Ø 1,5 мм и до 35 А для контактов Ø 3,5 мм.
Общее значение токовой нагрузки — до 344 А при соблюдении условий эксплуатации и распределения нагрузки по контактам.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
Количество циклов сочленения и расчленения — до 500.
Минимальная наработка — 1000 часов.
Рабочий температурный диапазон — от −60 до +100 °C.

Конструктивные особенности

Соединители 2РТТ состоят из вилки и розетки; в зависимости от исполнения они могут быть приборными или кабельными. Приборные части выпускаются без патрубка либо с прямым или угловым патрубком, а кабельные — с прямым или угловым выводом кабеля. Возможна комплектация защитным резиновым кожухом.

В конструкции 2РТТ55Б35Г34В применяются:

Резьбовое сочленение для надёжной механической фиксации.
Одношпоночная поляризация корпуса, предотвращающая неправильное соединение частей.
Серебряное покрытие контактов, способствующее снижению переходного сопротивления.
Монтаж контактов пайкой.
Возможность использования экранированного или неэкранированного кабеля в зависимости от конкретного конструктивного варианта.

Где применяется 2РТТ55Б35Г34В

Многоконтактный разъём 2РТТ55Б35Г34В востребован в оборудовании, требующем стабильного соединения большого числа электрических линий. Он может применяться в системах промышленной автоматики, измерительной аппаратуре, источниках питания, испытательных комплексах, транспортной электронике, системах управления и другом специализированном оборудовании.

Сочетание 33 малогабаритных и 2 более мощных контактов особенно удобно, когда через один разъём необходимо одновременно подключить сигнальные линии, цепи контроля, питание исполнительных устройств и отдельные силовые проводники. Устойчивость к вибрациям, механическим ударам и широкому температурному диапазону делает серию 2РТТ пригодной для применения в условиях повышенной эксплуатационной нагрузки.

При подборе ответной части необходимо сверять тип соединителя, расположение контактов 35Г34В, ключевание, исполнение корпуса, наличие патрубка, вариант кабельного ввода и требуемую электрическую нагрузку по каждой контактной позиции.
