Назначение и конструкция

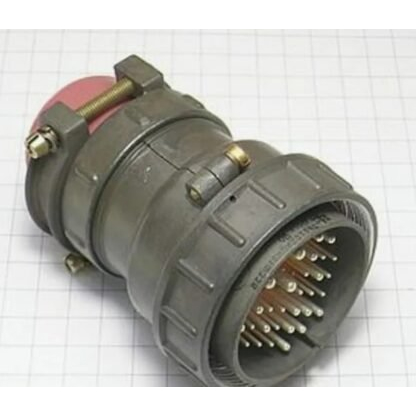

2РТТ55Б31Ш33В Элекон «5» — низкочастотный цилиндрический разъем (вилка) объемного монтажа с резьбовой фиксацией сочлененного положения. Изделие относится к серии 2РТТ и выпускается производителем «Элекон» по российскому стандарту (ГОСТ/ТУ).

Соединитель предназначен для соединения и разъединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного токов в различных видах радиоэлектронной аппаратуры, приборов и блоков. Он применяется в электроразводке между блоками, панелями, кабелями и проводами, в том числе при жестких механических и климатических воздействиях.

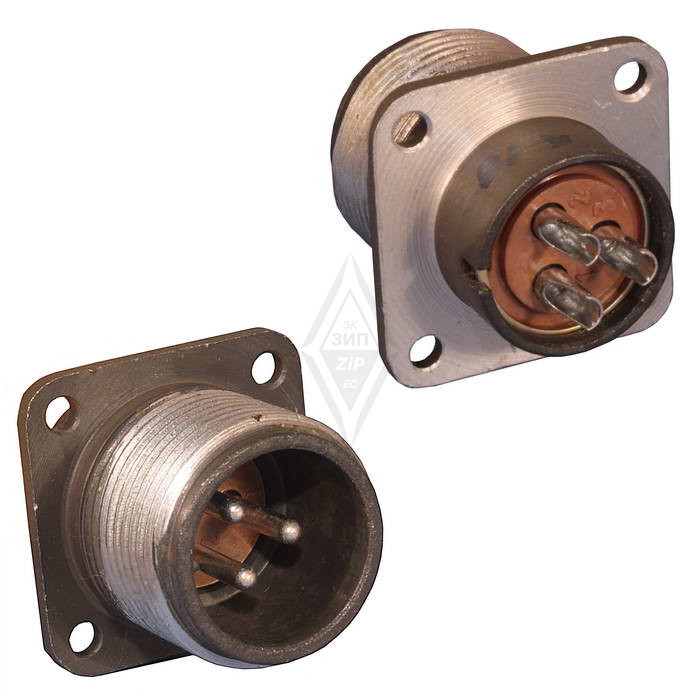

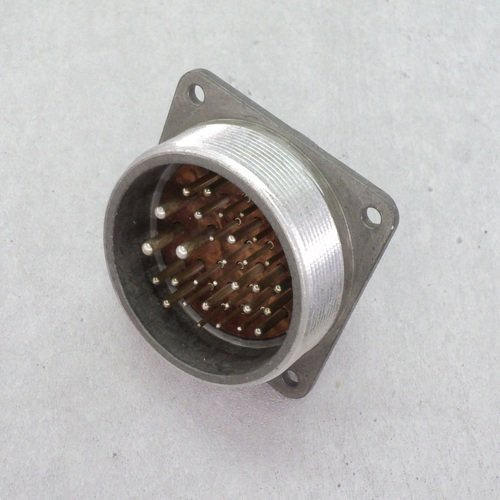

По конструкции данная позиция представляет собой блочную вилку без патрубка. В серии 2РТТ предусмотрены блочные вилки и розетки с разными вариантами контактов и защитных патрубков. Корпус имеет резьбовую штуцерную фиксацию, которая обеспечивает надежное соединение и устойчивость к вибрации и механическим нагрузкам.

Подтвержденные особенности

Разъем относится к серии негерметичных, теплостойких и тропикоустойчивых низкочастотных цилиндрических соединителей с объемным монтажом. Исполнение рассчитано на всеклиматические условия и длительную эксплуатацию.

• Максимальное рабочее напряжение: до 850 В, амплитудное значение.
• Максимальная рабочая частота: до 3 МГц.
• Максимальный рабочий ток на одиночный контакт: по имеющимся данным, порядка десятков ампер, что типично для серии 2РТТ при сечении провода до 2,5 мм².
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Температурный диапазон: примерно от −60 до +100 °C.
• Устойчивость: высокая стойкость к влажности и перепадам давления.
• Ресурс: минимальная наработка порядка 1000 часов, количество сочленений–расчленений до 500, срок сохраняемости до 15 лет.

Маркировка и данные карточки

В названии товара присутствует обозначение «5». В характеристиках товара указаны приемка «5» и год 2015. Эти сведения относятся к конкретной позиции и приведены без дополнительной расшифровки.

• Артикул: 50922.
• Категория: 2РТТ.
• Производитель: Элекон.
• Приемка: «5».
• Год: 2015.

Применение

Соединитель применяется там, где требуется надежное разъемное соединение электрических цепей в составе радиоэлектронной аппаратуры, приборов и блоков. Резьбовая фиксация сочлененного положения делает его пригодным для условий вибрации и механических нагрузок.

1. Межблочная электроразводка в приборах и блоках радиоэлектронной аппаратуры.
2. Подключение кабелей и проводов к панелям и блокам.
3. Соединение цепей постоянного, переменного и импульсного тока в пределах заявленных параметров.
4. Эксплуатация в условиях повышенной влажности, перепадов давления и расширенного температурного диапазона.

Изделие рассчитано на длительную эксплуатацию с ограниченным числом сочленений–расчленений. Для сохранения заявленных характеристик важно соблюдать допустимые электрические режимы и условия среды, указанные для серии 2РТТ.
