Назначение

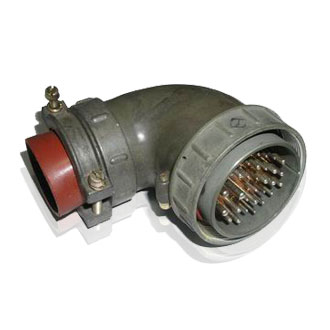

2РТТ55Б31Г33В — цилиндрический низкочастотный пылебрызгозащищённый разъём, выполненный в виде блочной розетки. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при максимальном напряжении до 850 В, указанном в амплитудном значении. Артикул товара — 6721.

Розетка относится к серии 2РТТ и применяется там, где требуется электрическое соединение с защитой от пыли и брызг, а также устойчивость к жёстким условиям эксплуатации. Контакты имеют серебряное покрытие, а фиксация соединения обеспечивается резьбовым способом.

Расшифровка обозначения

• 55 — диаметр корпуса, равный 55 мм.
• Б — блочное исполнение монтажной части, без патрубка.
• 31 — количество контактов, 31 шт.
• Г — розетка; в обозначениях серии также применяется Ш для вилки.
• 33 — условное обозначение сочетания контактов.
• В — всеклиматическое исполнение.

Электрические характеристики

Максимальное рабочее напряжение составляет 850 В, максимальная частота — 3 МГц. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Рабочий ток и иные электрические параметры, кроме указанных в описании, в предоставленных данных не приведены.
• Контакты выполнены с серебряным покрытием.
• Соединение рассчитано на резьбовую фиксацию.

Климатические и механические параметры

Соединители серии 2РТТ выдерживают вибрацию в диапазоне 1–5000 Гц, удары до 1000 g и имеют наработку не менее 1000 часов при 500 циклах соединений.

Рабочий диапазон температур — от -60 до +100 °С. Допускаются кратковременные изменения температуры до +180 °С, а также работа при пониженном давлении до 1,3×10⁻⁴ Па. Срок сохраняемости изделия — 15 лет.

Применение и замена

2РТТ55Б31Г33В является заменой для ШР55П31ЭГ3 розетки блочной. Изделие применяется в приборах и устройствах с резьбовой фиксацией соединения, где необходимы пылебрызгозащищённость, устойчивость к вибрации, ударам и расширенному температурному диапазону.

Розетка подходит для жёстких условий эксплуатации, в том числе при воздействии пониженного давления и кратковременного нагрева. При подборе необходимо учитывать тип разъёма, блочное исполнение без патрубка, диаметр корпуса 55 мм и количество контактов — 31 шт.
