Назначение

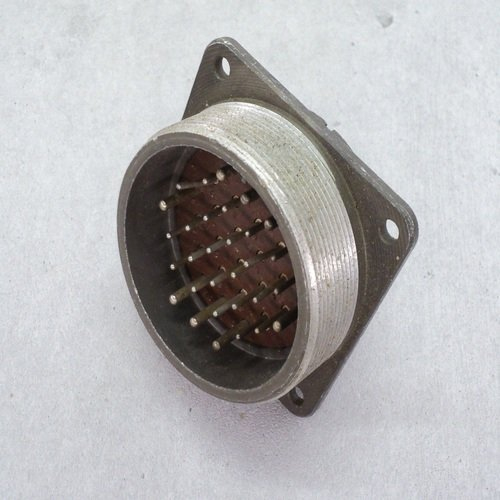

2РТТ55Б31Г33В — цилиндрический низкочастотный пылебрызгозащищённый разъём в исполнении «розетка блочная». Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие относится к категории 2РТТ, артикул — 6718.

По назначению это блочная розетка для разъёмного соединения электрических цепей. Исполнение с маркировкой Б указывает на блочный тип, Г — на розетку, а число 31 — на количество контактов. Такое сочетание позволяет применять изделие в составе соединений, где требуется пылебрызгозащищённое исполнение и работа в расширенном диапазоне климатических условий.

Подтверждённые особенности

В описании изделия указаны следующие технические и эксплуатационные характеристики:

• всеклиматическое исполнение, обозначенное буквой «В»;
• рабочий диапазон температур — от −60 °C до +100 °C;
• возможная смена температур — до +180 °C;
• работа при пониженном давлении — до 1,3 × 10−4 Па;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм;
• условный размер корпуса — 55, число контактов — 31;
• устойчивость к синусоидальной вибрации в диапазоне 1–5000 Гц и к одиночным ударам;
• наработка — не менее 1000 часов, ресурс — 500 сочленений-расчленений;
• срок сохраняемости — не менее 15 лет.

Перечисленные параметры относятся к подтверждённым сведениям карточки товара. Они характеризуют изделие как розетку блочного типа для эксплуатации в жёстких климатических и механических условиях.

Маркировка и совместимость

Маркировка 2РТТ55Б31Г33В расшифровывается по элементам:

• 2РТТ — тип изделия;
• 55 — условный размер корпуса;
• Б — блочное исполнение;
• 31 — число контактов;
• Г — розетка;
• 33 — сочетание контактов;
• В — всеклиматическое исполнение.

Изделие указано как замена розетке блочной ШР55П31ЭГ3 РОЗ БЛ, а также аналогичным моделям серии ШР55П. При подборе замены следует сверять маркировку, число контактов, условный размер корпуса и исполнение, поскольку совместимость определяется совокупностью этих признаков.

Применение

Розетка применяется в электрических цепях постоянного и переменного тока в составе блочных разъёмных соединений. Пылебрызгозащищённое исполнение и всеклиматическая стойкость позволяют использовать её в условиях широкого диапазона температур, возможной смены температур до +180 °C, пониженного давления и механических воздействий, указанных в характеристиках.

При замене ШР55П31ЭГ3 РОЗ БЛ изделие 2РТТ55Б31Г33В сохраняет назначение блочной розетки с 31 контактом и условным размером корпуса 55. В предоставленных данных производитель не указан, поэтому сведения о нём не приводятся.
