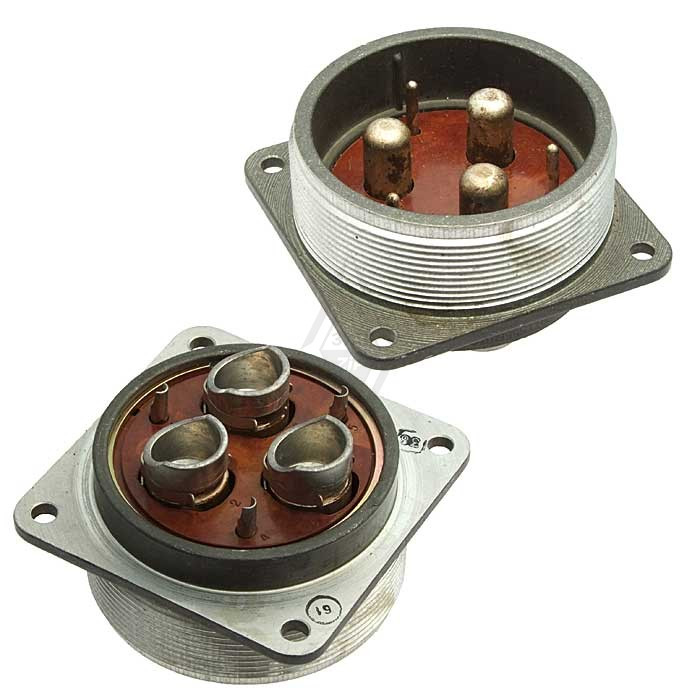

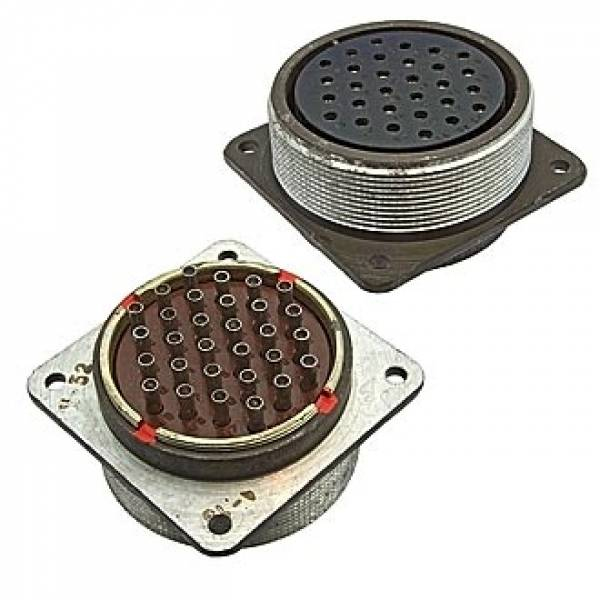

2РТТ55Б31Г33В — приборная розетка цилиндрического соединителя для ответственных электрических цепей

2РТТ55Б31Г33В — приборная (блочная) розетка серии цилиндрических электрических соединителей 2РТТ. Изделие применяется для создания разъёмных соединений в цепях постоянного, переменного и импульсного тока в аппаратуре промышленного, транспортного, радиоэлектронного и специального назначения.

Соединитель выполнен в пылебрызгозащищённом исполнении, имеет резьбовое сочленение и одношпоночную поляризацию корпуса. Такая конструкция помогает исключить неправильную стыковку ответных частей и обеспечивает устойчивость контакта при вибрации, ударах и климатических воздействиях.

Расшифровка обозначения

Маркировка 2РТТ55Б31Г33В содержит основные конструктивные признаки изделия:

• 2РТТ — серия цилиндрических низкочастотных электрических соединителей.

• 55 — условный размер корпуса.

• Б — приборное исполнение розетки без кожуха.

• 31 — число контактов.

• Г33 — вариант контактной части и схемы расположения контактов.

• В — климатическое исполнение, рассчитанное на применение в различных условиях эксплуатации.

Конкретную применимость ответной части следует проверять по документации на соединители серии 2РТТ и схеме контактов исполнения 31Г33.

Контактная группа и электрические параметры

Приборная розетка 2РТТ55Б31Г33В оснащается 31 контактом разных типоразмеров:

Суммарная токовая нагрузка для данной контактной группы может достигать 512 А при соблюдении условий эксплуатации, сечения проводников, режима нагрузки и требований к тепловому режиму. Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления и сохранению электрической проводимости в процессе многократных соединений.

Для контактов диаметром 1,5; 2,5 и 3,5 мм указываются значения сопротивления не более 2,5; 1,0 и 0,75 мОм соответственно. Это важно для силовых, управляющих и комбинированных цепей, где необходимо уменьшить потери напряжения и локальный нагрев в зоне контакта.

Условия эксплуатации

Соединитель 2РТТ55Б31Г33В рассчитан на работу в жёстких эксплуатационных условиях. Типовые параметры серии включают:

• Рабочее напряжение — до 850 В амплитудного значения в зависимости от исполнения и нормативной документации.

• Работа в цепях переменного тока частотой до 3 МГц.

• Сопротивление изоляции — не менее 5000 МОм при нормальных климатических условиях для ряда исполнений.

• Температура окружающей среды — от −60 до +100 °C.

• Относительная влажность — до 98% при +40 °C.

• Вибрационная стойкость — в диапазоне частот от 1 до 5000 Гц.

• Стойкость к одиночным механическим ударам — до 1000 g.

• Ресурс соединений и разъединений — не менее 500 циклов.

• Минимальная наработка — 1000 часов.

Следует учитывать, что для отдельных партий, редакций технических условий и изготовителей значения по рабочему напряжению, сопротивлению изоляции, частотному диапазону и климатическим испытаниям могут уточняться. Для включения изделия в проектную документацию необходимо сверять характеристики с паспортом и актуальными техническими условиями конкретного исполнения.

Конструктивные особенности

Розетка 2РТТ55Б31Г33В предназначена для стационарной установки на корпусе, панели или приборе. Присоединение проводов к контактам выполняют пайкой. Резьбовое соединение с ответной частью обеспечивает механическую фиксацию, а одношпоночная поляризация задаёт единственно правильное положение при стыковке.

Соединители 2РТТ по техническим условиям ГЕ0.364.120 ТУ взаимосочленяемы с рядом соединителей ШР по ГЕ0.354.107 ТУ и 2РТ-А по ГЕ0.364.118 ТУ — при обязательной проверке совместимости конкретных типоразмеров, схем контактов, ключевания и исполнения ответной части.

Где применяется 2РТТ55Б31Г33В

Благодаря сочетанию 31-контактной группы, разнодиаметральных контактов и устойчивости к внешним воздействиям, соединитель подходит для коммутации нескольких функциональных цепей через единый разъём. Типичные области использования:

• Блоки питания и распределительные устройства.

• Шкафы автоматики и управления.

• Измерительная и испытательная аппаратура.

• Промышленное оборудование с выносными модулями.

• Радиотехнические и электронные комплексы.

• Транспортное, энергетическое и специальное оборудование.

• Системы, в которых одновременно передаются силовые, сигнальные и управляющие цепи.

2РТТ55Б31Г33В представляет собой функциональную приборную розетку для формирования надёжного многоштырькового разъёмного соединения. При проектировании важно учитывать не только маркировку соединителя, но и схему контактов 31Г33, токовую нагрузку по каждому контакту, способ монтажа, характеристики ответной вилки и требования конкретной электрической схемы.
