Назначение и общее описание

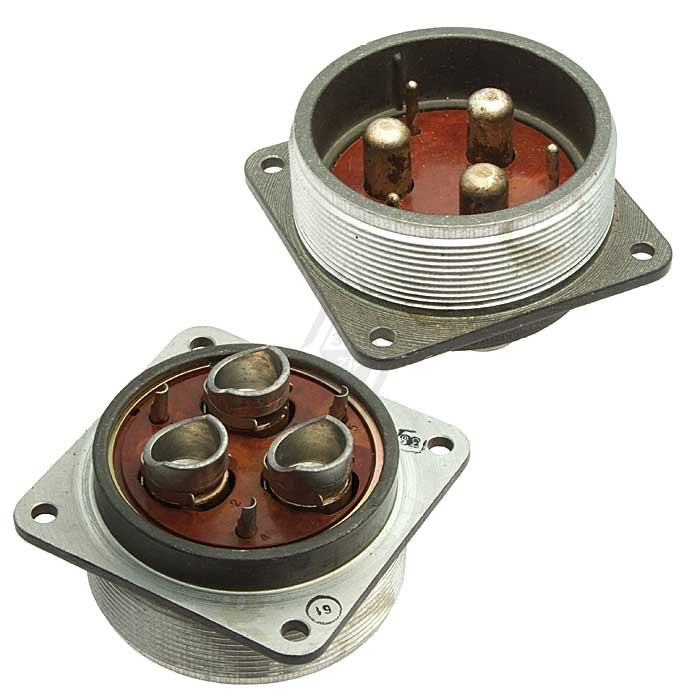

2РТТ55Б30Г30В (артикул 6711) — низкочастотный цилиндрический соединитель, предназначенный для объёмного монтажа и резьбовой фиксации сочленённого положения. Такие разъёмы применяются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Изделие относится к категории 2РТТ и представляет собой блочную розетку с 30 контактами.

Конструкция предусматривает одношпоночную поляризацию корпусов, что обеспечивает ориентированное сочленение. Исполнение — без патрубка. По данным описания, соединитель является негерметичным, теплостойким и тропикоустойчивым, а климатическое исполнение указано как всеклиматическое.

Подтверждённые технические особенности

В описании товара приведены следующие характеристики:

• условный размер корпуса — 55;
• вид корпуса — блочный;
• количество контактов — 30;
• часть соединителя — розетка;
• исполнение — без патрубка;
• вид сочленения — резьбовое;
• поляризация корпусов — одношпоночная;
• покрытие контактов — серебро;
• способ монтажа — пайка;
• монтаж — внутренний;
• рабочее напряжение — до 850 В амплитудного значения;
• рабочая частота — до 3 МГц;
• сопротивление изоляции — не менее 5000 МОм;
• рабочая температура — от -60 до +100 °C.

Перечисленные параметры относятся к электрическим и климатическим условиям эксплуатации, а также к особенностям механического сочленения и монтажа. Серебряное покрытие контактов и пайка как способ монтажа указаны в исходных данных без дополнительных уточнений по технологии пайки.

Совместимость и применение

Соединители 2РТТ55Б30Г30В взаимосочленяемы с другими типами разъёмов, в частности с ШР и 2РТ-А. Это позволяет применять изделие в различных системах и устройствах, где требуется соединение и разъединение электрических цепей. По имеющемуся описанию, разъём подходит для монтажа как в экранированном, так и в неэкранированном исполнении.

Область применения охватывает электро- и радиоаппаратуру, в которой используются низкочастотные цилиндрические соединители с резьбовой фиксацией. Блочное исполнение розетки и внутренний монтаж определяют место установки в составе соответствующего устройства. Конкретные схемы и устройства в исходных данных не перечислены.

Категория качества и дополнительные сведения

Соединители 2РТТ55Б30Г30В могут иметь категорию качества «ОСМ», что в предоставленном описании связывается с использованием в специальных или опытных разработках. Наличие той или иной категории качества для конкретного экземпляра следует уточнять по сопроводительным документам, поскольку в карточке товара она указана как возможная.

Производитель в предоставленных данных не указан. Сведения о стране производства, комплектации, сертификатах, стандартах и гарантии в исходном описании отсутствуют, поэтому в рамках данного текста они не приводятся.
