Назначение

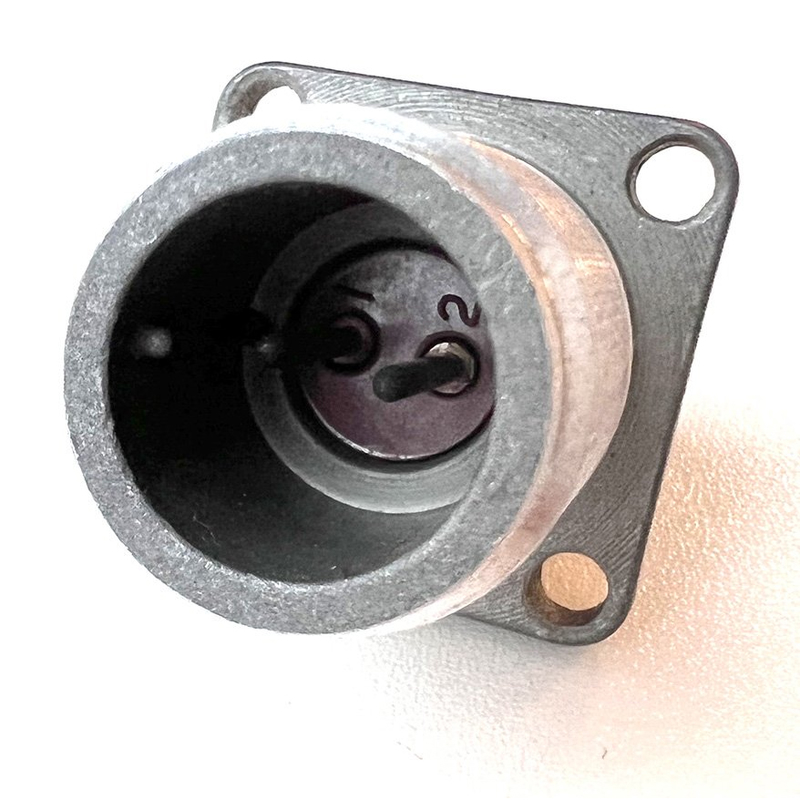

2РТТ55Б23Ш31В — вилка блочная цилиндрического электрического соединителя серии 2РТТ. Артикул позиции — 6709. Изделие предназначено для надёжного соединения электрических цепей в составе приборов, аппаратуры и электротехнических систем. Блочная вилка монтируется на панель прибора или стенку, а сочленение с ответной кабельной частью обеспечивается конструкцией серии 2РТТ с резьбовым соединением.

Маркировка модели указывает на блочную вилку с 23 контактами штыревого типа. Индекс «55» определяет условный размер корпуса и расположение контактов, индекс «В» обозначает всеклиматическое исполнение. Такое исполнение рассчитано на эксплуатацию в разных климатических зонах, включая холодный, умеренный и тропический климат.

Подтверждённые особенности

• Тип соединителя: блочная вилка (штекер).
• Серия: 2РТТ, резьбовое сочленение.
• Количество контактов: 23.
• Тип контактов: штыревые.
• Условный размер корпуса и расположение контактов: 55.
• Рабочее напряжение: до 700 В для контактов диаметром 1,5 мм, типовое значение для серии.
• Рабочий ток: до 16 А на контакт для контактов диаметром 1,5 мм, типовое значение для серии.
• Диапазон рабочих температур: от -60 °C до +100 °C для исполнения «В».
• Степень защиты: до IP54 в сочленённом состоянии.
• Механическая прочность: не менее 500 циклов сочленений-расчленений.
• Исполнение по климату: всеклиматическое «В».
• Метод монтажа: панельный, для крепления на стенку прибора или панель.

Для серии 2РТТ в описании приведены типовые электрические параметры для контактов диаметром 1,5 мм. Конкретная конфигурация контактов и условия применения должны учитываться при подборе соединителя для конкретного устройства. Конструкция серии обеспечивает вибро- и ударостойкость, что важно для аппаратуры, работающей в жёстких условиях окружающей среды.

Условия эксплуатации и монтаж

Модель предназначена для панельного монтажа. В сочленённом состоянии соединение обеспечивает защиту до IP54, то есть ограничивает попадание пыли и брызг воды. Всеклиматическое исполнение «В» допускает применение в широком диапазоне температур и в различных климатических зонах. Для сохранения заявленных характеристик важно использовать соединитель в составе штатного сочленения и соблюдать правила монтажа, предусмотренные для серии 2РТТ.

Применение

Соединители серии 2РТТ применяются в цепях постоянного, переменного тока до 3 МГц и импульсного тока для подключения аппаратуры и приборов. Благодаря надёжности, стойкости к вибрациям и ударам, а также всеклиматическому исполнению модель 2РТТ55Б23Ш31В может использоваться в следующих направлениях:

• авиационная и космическая техника, включая авионику и бортовое оборудование;
• военная и оборонная промышленность, системы связи, радиолокационные станции и наземная техника;
• железнодорожный транспорт, системы управления и сигнализации;
• судостроение, морское и речное оборудование;
• общее промышленное оборудование, требующее повышенной надёжности и устойчивости к внешним воздействиям;
• системы связи, управления, автоматики и контроля;
• измерительная, испытательная и диагностическая аппаратура;
• оборудование, эксплуатируемое при высокой влажности, перепадах температур, вибрациях и механических ударах.

Таким образом, 2РТТ55Б23Ш31В представляет собой панельную блочную вилку серии 2РТТ с 23 штыревыми контактами, всеклиматическим исполнением «В» и типовыми для серии показателями по напряжению, току, температуре и механической прочности. Изделие ориентировано на ответственные электрические соединения в аппаратуре, где важны устойчивость к внешним воздействиям и стабильная работа в составе сочленённого соединителя.
