Назначение и общая характеристика

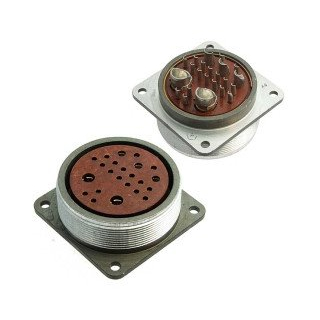

2РТТ55Б23Г31В «ОТК» — низкочастотный цилиндрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Изделие применяется для соединения и разъединения проводов, кабелей и узлов в различных электро- и радиоаппаратах. Артикул товара — 6706; изделие относится к категории 2РТТ.

Соединитель выполнен в виде розетки, обозначаемой в маркировке буквой Г. Вилка в аналогичной системе обозначается как Ш. Такое исполнение ориентировано на объёмный монтаж пайкой и применение в составе приборных или кабельных соединений.

Подтверждённые особенности

Конструктивные параметры

• Тип соединителя: негерметичный, теплостойкий, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Размер корпуса: 55.
• Количество контактов: 23.
• Часть соединителя: розетка Г.
• Сочетание контактов: 31.
• Покрытие контактов: серебро.
• Способ монтажа: объёмный, пайкой.

Перечисленные параметры определяют область применения изделия и допустимые условия работы. Негерметичное исполнение сочетается с теплостойкостью и тропикоустойчивостью, а всеклиматическое климатическое исполнение указывает на возможность эксплуатации в разных климатических зонах в пределах нормированных условий.

Расшифровка обозначения

Обозначение 2РТТ55Б23Г31В построено по принятой для данной серии схеме. 2РТТ указывает тип соединителя; 55 — условный размер корпуса; Б — вид корпуса, блочный; 23 — количество контактов; Г — часть соединителя, розетка; 31 — условное число сочетания контактов. Такая маркировка позволяет однозначно определить основные конструктивные признаки изделия.

Применение

Соединители 2РТТ55Б23Г31В применяются в различных электро-, радио- и контрольно-измерительных приборах. Они могут использоваться как в приборных, так и в кабельных вариантах. Для серии предусмотрены различные типы патрубков — прямые или угловые; изделия могут оснащаться резиновыми кожухами для защиты.

Благодаря сочетанию 23 контактов, серебряного покрытия контактов и монтажа пайкой соединитель подходит для коммутации проводов и кабелей внутри аппаратуры и в составе кабельных сборок. Применение в цепях с частотой до 3 МГц и напряжением до 850 В соответствует указанным в описании электрическим параметрам.

Гарантийные показатели и соответствие

Гарантийный срок хранения соединителей составляет не менее 15 лет с момента изготовления. Гарантийная наработка включает 1000 часов во всех режимах эксплуатации и 130000 часов в облегчённом режиме.

Данные соединители соответствуют техническим условиям ГЕ0.364.120 ТУ и АШДК.434410.060 ТУ. Это подтверждает соответствие изделия нормированным требованиям, включая показатели надёжности и долговечности в эксплуатации.

Приёмка «ОТК»

Для товара указана приёмка «ОТК». Это подтверждённая характеристика изделия, означающая прохождение приёмочного контроля. Соединитель 2РТТ55Б23Г31В «ОТК» сочетает низкочастотное цилиндрическое исполнение, розеточную часть с маркировкой Г, 23 контакта с серебряным покрытием и объёмный монтаж пайкой, что соответствует его назначению в электро- и радиоаппаратуре.
