Назначение

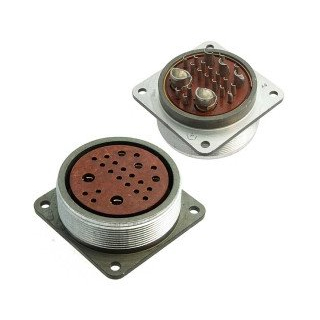

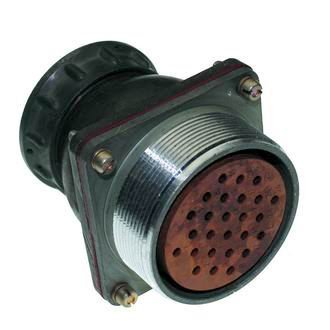

2РТТ55Б23Г31В Элекон «5» — низкочастотный цилиндрический соединитель объёмного монтажа с резьбовой фиксацией, выпускаемый заводом «Элекон». Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель имеет 23 контакта, условный размер 55, негерметичное исполнение и монтаж пайкой внутри корпуса.

Модель относится к категории 2РТТ, артикул — 50917. В карточке товара указаны приемка «5» и год 2015.

Подтверждённые особенности

Электрические параметры

• Рабочее напряжение — до 850 В амплитудного значения.
• Частота электрических цепей — до 3 МГц.
• Рабочий ток на контакт — от 0,15 до 2,5 А в зависимости от диаметра контакта.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество контактов — 23.

Механические и климатические параметры

• Тип соединения — цилиндрический, с резьбовой фиксацией.
• Монтаж — объёмный, пайкой внутри корпуса.
• Исполнение — негерметичное, теплостойкое, тропикоустойчивое, всеклиматическое с обозначением «В».
• Вибрационная нагрузка — до 1500 м/с².
• Температура эксплуатации — от -60 до +100 °C.
• Влажность — до 98 % при +40 °C.
• Пониженное давление — до 1,3·10⁻⁴ Па.

Применение

Соединитель применяется в электрических цепях постоянного и переменного тока с указанными напряжением и частотой. Резьбовая фиксация обеспечивает удержание ответной части, а объёмный монтаж пайкой внутри корпуса подходит для сборки, где соединение контактов выполняется внутри корпуса изделия. Теплостойкость, тропикоустойчивость и всеклиматическое исполнение «В» определяют применение в условиях повышенной температуры, влажности и пониженного давления в пределах подтверждённых параметров.

Модель не является герметичной, поэтому её применение должно соответствовать этому ограничению. Рабочий ток зависит от диаметра контакта: для разных контактов он находится в диапазоне от 0,15 до 2,5 А. Сопротивление изоляции не менее 5000 МОм подтверждает электрическую изоляцию в заявленных условиях.

Ресурс и хранение

• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500.
• Срок хранения — 15 лет.

Для позиции указаны производитель Элекон, категория 2РТТ, артикул 50917, приемка «5» и год 2015. Эти сведения дополняют технические характеристики соединителя и позволяют идентифицировать товар.
