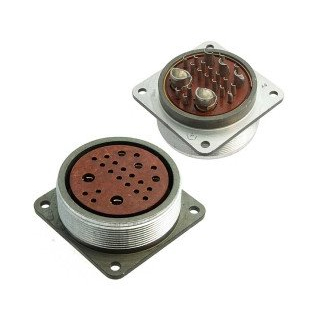

2РТТ55Б23Г31В — это цилиндрический низкочастотный разъём вилка, произведённый АО « завод Элекон» в 2015 году с маркировкой «5» (приёмка ОСМ).

Производитель

завод « Элекон» — российское предприятие, специализирующееся на разработке и выпуске электрических соединителей различных типов, включая цилиндрические разъёмы серии 2РТТ по ТУ ГЕ0.364.120ТУ.

Тип и исполнение

Модель относится к серии 2РТТ с корпусом диаметром 55 мм, тип Б вилка, 23 контакта, герметичное исполнение Г31В.

• Серия: 2РТТ (разъемы штепсельные цилиндрические низкочастотные).
• Тип корпуса: Цилиндрический.
• Тип сочленения: Байонетное (обеспечивает быструю и надежную фиксацию).
• Тип разъема: Вилка (штекер), предназначен для кабельного монтажа (индекс "В" в Г31В).
• Количество контактов: 23 (штыревых).
• Герметичность: Герметичное исполнение (Г31В), обеспечивает защиту от проникновения влаги и пыли.

Характеристики

• Тип сигнала: Низкочастотный.
• Рабочее напряжение: Зависит от конфигурации контактов и условий эксплуатации, типовое до 700 В (переменного тока).
• Рабочий ток: Зависит от сечения контактов, типовое до 25 А на контакт.
• Сопротивление контактов: Низкое, что обеспечивает минимальные потери сигнала и энергии.
• Материал корпуса: Алюминиевый сплав с защитным покрытием (например, анодно-окисным или никелевым).
• Материал контактов: Медь или медные сплавы с покрытием (как правило, золото или серебро) для обеспечения стабильного контакта и коррозионной стойкости.
• Диапазон рабочих температур: Широкий, обычно от -60°C до +100°C (иногда до +125°C), что позволяет эксплуатацию в различных климатических зонах.
• Виброустойчивость и ударопрочность: Высокие показатели, обеспечивающие стабильность соединения при механических нагрузках и вибрациях.
• Стойкость к агрессивным средам: Устойчивость к воздействию соляного тумана, повышенной влажности, пыли и плесневых грибов.
• Минимальная наработка: Высокая, что обеспечивает длительный срок службы в условиях интенсивной эксплуатации.

Применение

Используется в электротехнических системах для передачи низкочастотных сигналов, а также для подключения слаботочных цепей питания в аппаратуре и приборах, где требуется надёжное, герметичное и виброустойчивое соединение в сложных условиях эксплуатации, таких как:

• Авиационная и космическая техника: Для подключения бортового оборудования, систем навигации, связи и управления.
• Военная техника: В составе наземных, морских и воздушных комплексов вооружения и специальной техники.
• Наземный и водный транспорт: В системах управления, контроля и энергоснабжения специального автотранспорта, железнодорожной техники, судов и подводных аппаратов.
• Промышленное оборудование: В автоматизированных системах управления технологическими процессами, станках с ЧПУ, робототехнике и другом оборудовании, работающем в агрессивных средах.
• Радиотехнические и телекоммуникационные системы: В стационарной и подвижной аппаратуре связи, радиолокации.
• Измерительная и контрольная аппаратура: Для обеспечения стабильного и точного соединения датчиков, преобразователей и исполнительных устройств.
