Назначение и область применения

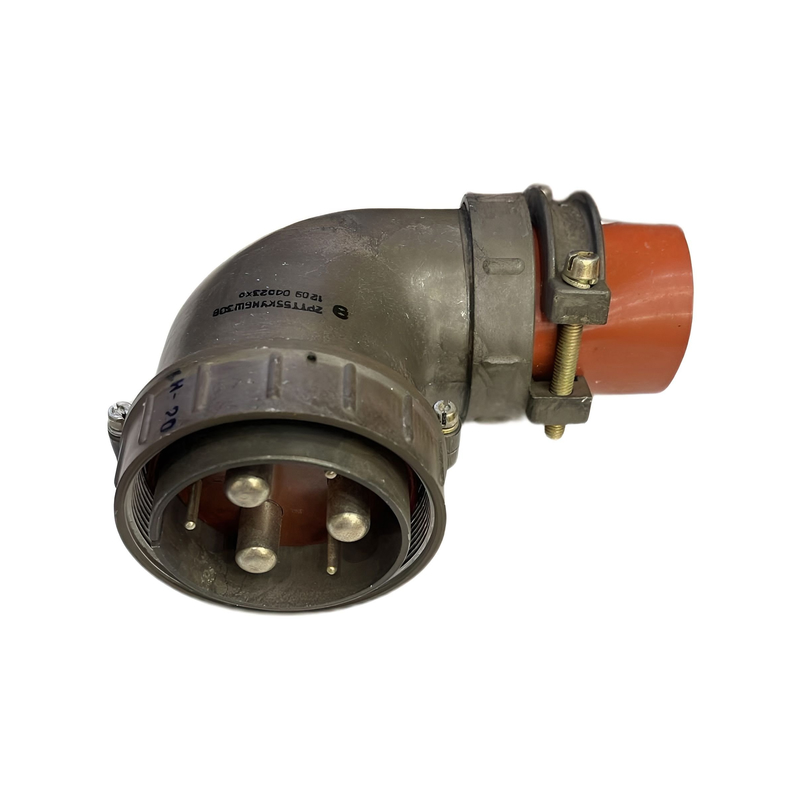

2РТТ55 КУН 6Ш 30В (артикул 6704) — цилиндрический низкочастотный соединитель теплостойкого типа из серии 2РТТ. Он предназначен для подключения электрических цепей постоянного и переменного тока частотой до 3 МГц. Соединитель применяется в цепях с высоким током и напряжением до 700 В, при этом амплитудное значение может достигать 850 В.

Изделие ориентировано на приборные и кабельные соединения, в том числе в условиях повышенных температур и вибраций. Конструкция относится к теплостойкому, пылебрызгозащищённому цилиндрическому типу, что определяет его применение в составе кабельных сборок и приборных разъёмов.

Подтверждённые особенности

Электрические параметры

• Рабочий ток на контакт — 25 А при диаметре контакта 2,5 мм.
• Рабочий ток на контакт — 200 А при диаметре контакта 9 мм.
• Рабочее напряжение — до 700 В, амплитудное значение — до 850 В.
• Рабочая частота — до 3 МГц.
• Сопротивление изоляции — не менее 1000 МОм; в отдельных модификациях — не менее 5000 МОм.
• Покрытие контактов — серебро.
• Монтаж — объёмной пайкой.

Механические и климатические параметры

• Рабочая температура — от -60 °C до +100 °C.
• Количество сочленений-расчленений — 500.
• Наработка — не менее 1000 часов.
• Вибрация — диапазон 1–5000 Гц, ускорение до 300 м/с².
• Удары — до 10000 м/с².
• Пониженное давление — до 1,3 × 10⁻⁴ Па.

Расшифровка обозначения

Обозначение 2РТТ55 КУН 6Ш 30В раскрывает тип и исполнение изделия. 2РТТ — теплостойкий, пылебрызгозащищённый цилиндрический соединитель. 55 — условный размер корпуса. КУН — кабельная вилка с угловым патрубком и гайкой. 6Ш — шесть контактов, вилка. 30 — сочетание контактов. В — всеклиматическое исполнение.

Применение и монтаж

Соединитель применяется для коммутации силовых и приборных цепей постоянного и переменного тока в составе кабельных и приборных соединений. Он подходит для эксплуатации при повышенных температурах, вибрационных и ударных нагрузках, а также при пониженном давлении. Монтаж выполняется объёмной пайкой, контакты имеют серебряное покрытие.

При подборе необходимо учитывать рабочее напряжение до 700 В, амплитудное значение до 850 В, токовые нагрузки на контакт и температурный диапазон от -60 °C до +100 °C. Для соединения предусмотрены 6 контактов в вилке исполнения 6Ш; ресурс по сочленениям составляет 500 циклов, наработка — не менее 1000 часов.
