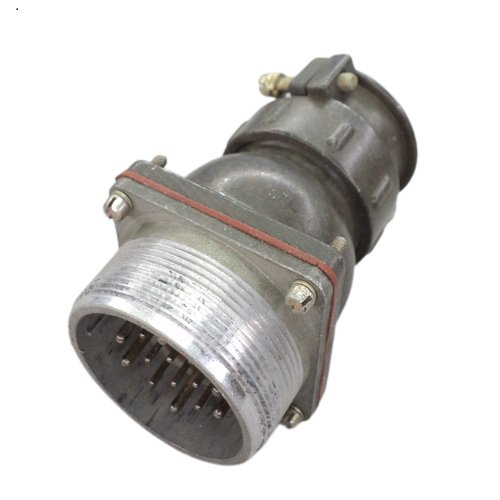

2РТТ55 блочный кожух БПН

Блочный кожух БПН в разъёмах серии 2РТТ55 представляет собой приборный корпус с прямым патрубком и гайкой для неэкранированного кабеля. Он предназначен для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, включая постоянный, переменный ток (до 3 МГц) и импульсные сигналы.

Назначение

Разъёмы 2РТТ55 с блочным кожухом БПН используются как соединители общего назначения для внутреннего монтажа в приборах. Они подходят для цепей с напряжением до 700 В (амплитудное значение) и токами в зависимости от диаметра контактов — от 8 А (Ø1,5 мм) до 200 А (Ø9 мм). Климатическое исполнение В обеспечивает работу при температурах от -60 до +100 °С.

Конструкция

Кожух имеет резьбовое сочленение, одношпоночную поляризацию и типоразмер 55 (диаметр корпуса). Монтаж контактов — пайка, покрытие — серебро для низкого сопротивления (до 0,15 мОм). Количество контактов варьируется: от 6 до 35 шт., с диаметрами 1,5–9 мм.

Технические характеристики

Разъёмы выдерживают вибрацию (1–1000 Гц, 100 м/с²), удары (до 10000 м/с²) и число сочленений-расчленений — 500. Сопротивление изоляции — не менее 1000 МОм, срок сохраняемости — 15 лет. Стандарты: ОСТ В 110121-91, ГЭО.364.120 ТУ.
