Назначение и область применения

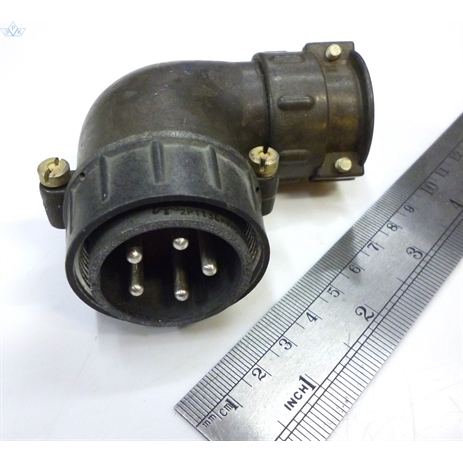

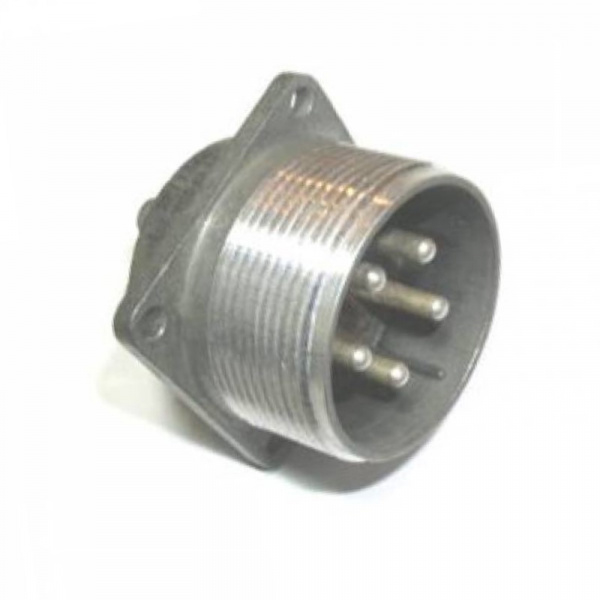

Цилиндрический пылебрызгозащищённый соединитель 2РТТ36КУНШ18В Элекон «5» (артикул 6268) предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при амплитудном значении напряжения до 850 В. Изделие относится к категории 2РТТ и выпускается заводом Элекон в блочном исполнении.

Соединитель рассчитан на применение в радиоэлектронной аппаратуре, промышленном оборудовании, системах электропитания и измерительных комплексах, где требуется надёжное разъёмное соединение с защитой от пыли и брызг. Блочная конструкция позволяет устанавливать изделие непосредственно на корпус прибора, панель или монтажную плату, обеспечивая удобный доступ для периодического сочленения и расчленения.

Всеклиматическое исполнение (индекс В) допускает эксплуатацию в широком диапазоне внешних воздействующих факторов, включая повышенную влажность, перепады температур и механические вибрации. Конструкция сохраняет работоспособность при вибрационных нагрузках в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.

Технические особенности и электрические параметры

Корпус соединителя имеет условный размер 36. Внутри размещены 5 контактов диаметром 3,5 мм с серебряным покрытием (индекс Ш). Применение серебряного покрытия снижает переходное сопротивление и повышает стойкость контактных пар к окислению, что особенно важно при коммутации силовых цепей.

Электрические характеристики изделия подтверждены следующими значениями:

• Сопротивление контактов — не более 0,75 мОм.
• Максимальная токовая нагрузка на один контакт — 50 А.
• Суммарная токовая нагрузка на соединитель — до 250 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Амплитудное рабочее напряжение — до 850 В.
• Рабочий диапазон частот — до 3 МГц.

Указанные параметры позволяют использовать соединитель в цепях со значительными токовыми нагрузками при сохранении высокой изоляционной стойкости между контактами и корпусом.

Надёжность и ресурс

Изделие рассчитано на продолжительную эксплуатацию в составе аппаратуры. Гарантированное количество циклов сочленения-расчленения составляет не менее 500. Наработка на отказ достигает 1000 часов. Это подтверждает пригодность соединителя для ответственных узлов, где требуется частое подключение и отключение без потери качества контакта.

Пылебрызгозащищённое исполнение корпуса предотвращает попадание внутрь разъёма твёрдых частиц и водяных брызг, что снижает вероятность коротких замыканий и коррозии контактных элементов при эксплуатации в неблагоприятных условиях.

Совместимость и особенности конструкции

Соединитель выполнен в блочном варианте (индекс Б или КП) и взаимосочленяем с сериями ШР и 2РТ-А. Это обеспечивает гибкость при проектировании и ремонте аппаратуры: ответные части указанных серий могут использоваться совместно без дополнительных переходников.

Условный размер корпуса 36 определяет габаритные и присоединительные характеристики, соответствующие стандартному ряду цилиндрических соединителей. Приёмка «5» указывает на категорию контроля качества, принятую для данной модификации.

Изделие подходит для комплектации новых приборов, а также для замены вышедших из строя разъёмов аналогичного типа в ранее выпущенном оборудовании.
