Назначение и область применения

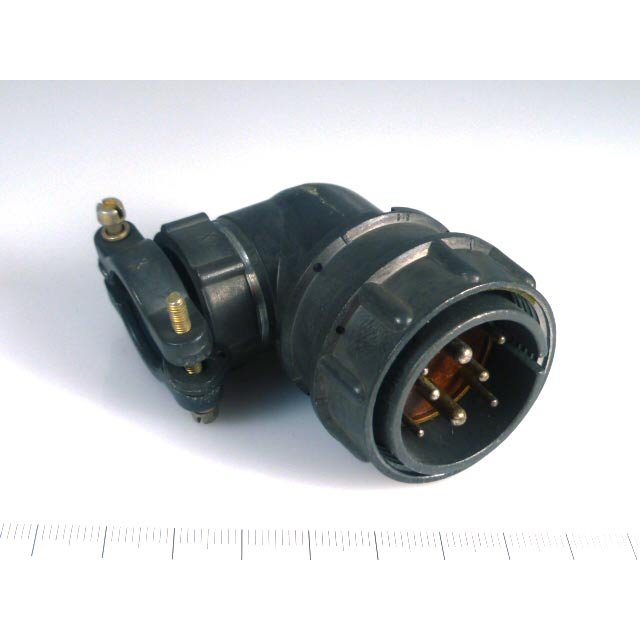

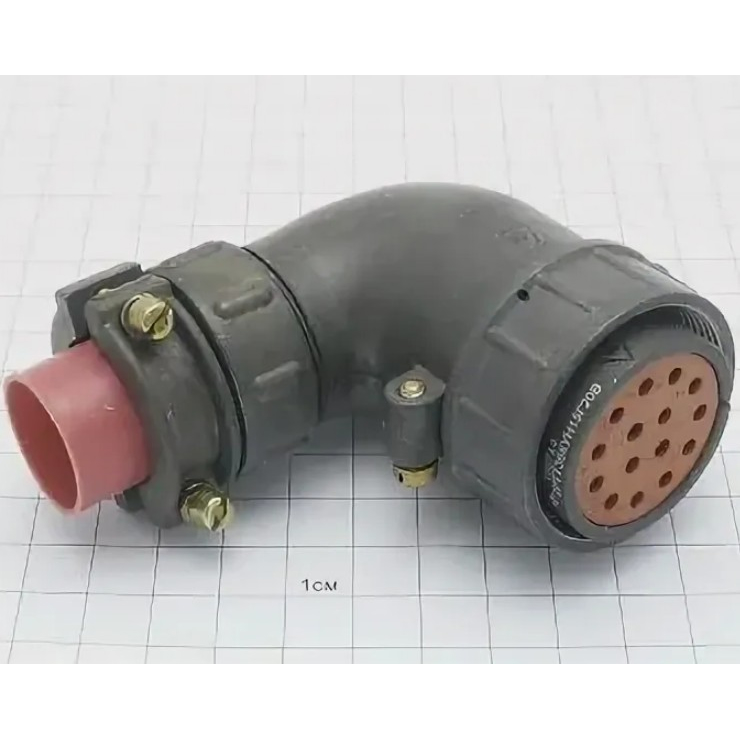

Соединитель 2РТТ36КУН7Ш19В Элекон «5» относится к серии отечественных низкочастотных цилиндрических разъёмов 2РТТ, выпускаемых АО «Завод Элекон». Это электрический кабельный разъём, предназначенный для коммутации цепей постоянного и переменного тока в различных промышленных и военных изделиях.

Разъём используется для соединения кабелей с электрическими устройствами — приборами, панелями, блоками питания и аналогичным оборудованием — в условиях постоянной и переменной нагрузки. Он применяется в радиоэлектронной аппаратуре, измерительных комплексах и других системах, где требуется надёжный низкочастотный контакт.

Обозначение «5» в маркировке указывает на вид приёмки изделия по техническим условиям завода-производителя. Это означает, что разъём соответствует соответствующему уровню контроля и испытаний, предусмотренному для данной серии.

Конструктивные особенности

Разъём выполнен в исполнении КУН7Ш19В — кабельный разъём с прямым патрубком и резьбовой фиксацией сочленения. Конструкция предназначена для подключения кабелей с неэкранированными или стандартными жилами.

Условный размер корпуса 36 соответствует стандартному размерному ряду серии 2РТТ. Серия 2РТТ включает негерметичные, теплостойкие и тропикоустойчивые цилиндрические разъёмы, рассчитанные на работу в широком диапазоне температур, повышенной влажности и в условиях воздействия пыли, ветра и брызг.

Конструкция разъёма обеспечивает устойчивость к механическим воздействиям — вибрации и ударам — в пределах норм технических условий.

Электрические параметры

Для серии 2РТТ типичные параметры в части, относящейся к 2РТТ36КУН7Ш19В, включают следующие значения:

• максимальное рабочее напряжение — до 700 В постоянного или переменного тока, амплитудное значение — до 850 В;
• рабочий ток на один контакт — до десятков ампер в зависимости от конкретного контакта и конструкции;
• область применения по частоте — низкие частоты, обычно до нескольких мегагерц.

Условия эксплуатации и приёмка

Разъём рассчитан на всеклиматическое исполнение. Он сохраняет работоспособность при широком диапазоне температур, повышенной влажности, воздействии пыли, ветра и брызг. Устойчивость к вибрациям и ударам соответствует нормам технических условий серии 2РТТ.

Приёмка изделия — «5», год выпуска — 2015. Артикул товара — 50770, производитель — АО «Завод Элекон».

Для получения более точной информации по току, количеству и типу контактов (штыревые или гнёздовые), а также по сечению подключаемого кабеля рекомендуется обратиться к техническим условиям ГЕ0.364.120ТУ или к технической документации на конкретное изделие 2РТТ36КУН7Ш19В.
