Назначение и область применения соединителя 2РТТ36КУН7Г19В Элекон «5»

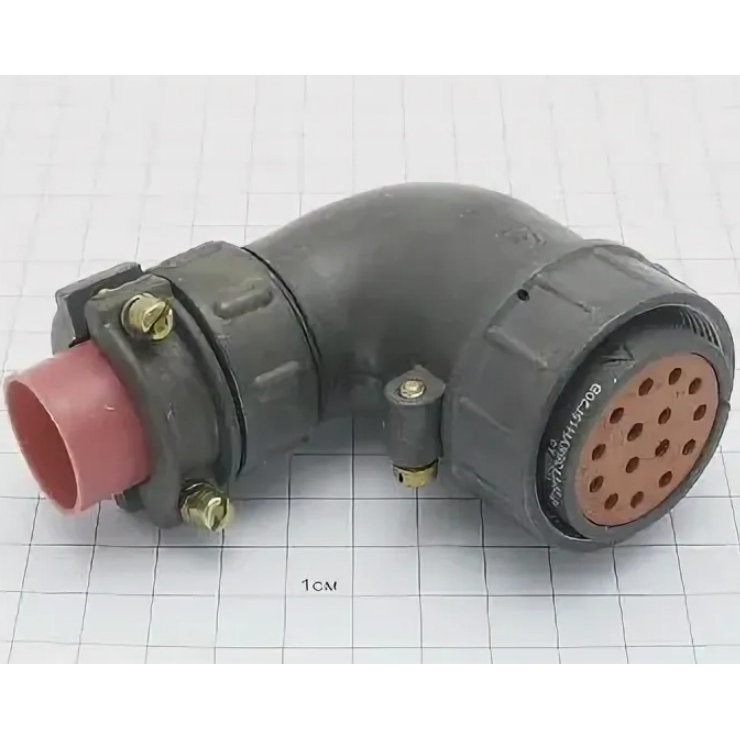

Цилиндрический низкочастотный соединитель 2РТТ36КУН7Г19В Элекон «5» предназначен для коммутации электрических цепей постоянного и переменного тока в составе стационарного и подвижного оборудования. Изделие выпускается заводом «Элекон» и относится к серии 2РТТ, которая объединяет теплостойкие негерметичные разъёмы всеклиматического исполнения. Основная сфера применения — подключение кабельных линий к блокам, приборам и распределительным устройствам в промышленной аппаратуре, а также в технике, эксплуатируемой в условиях повышенных механических и климатических нагрузок.

Соединители данной серии рассчитаны на работу в электрических цепях с максимальным амплитудным значением напряжения до 850 В и частотой до 3 МГц. Это позволяет использовать разъём 2РТТ36КУН7Г19В как в силовых, так и в сигнальных цепях, где требуется стабильное контактное соединение при вибрациях, перепадах температур и воздействии пыли и брызг. Конструкция с резьбовой фиксацией обеспечивает надёжное сочленение ответных частей и исключает самопроизвольное разъединение.

Конструктивные особенности и подтверждённые характеристики

Маркировка изделия несёт информацию о его конструктивном исполнении. Базовая серия 2РТТ обозначает теплостойкие негерметичные соединители всеклиматического применения. Условный размер корпуса — 36. Обозначение «КУН7Г19В» указывает на конкретную модификацию, предусматривающую кабельное подключение с определённой схемой расположения и количеством контактов.

К числу подтверждённых электрических характеристик относятся следующие параметры:

• сопротивление изоляции — не менее 5000 МОм;
• сопротивление контактов — от 0,6 до 15 мОм в зависимости от диаметра контактных элементов;
• рабочий ток на контакт — от 1 А до 36 А;
• количество контактов в серии — до 47 штук;
• максимальное напряжение — до 850 В амплитудного значения;
• рабочий диапазон частот — до 3 МГц.

Изделие имеет пылебрызгозащищённое исполнение и предназначено для работы с неэкранированным кабелем. Резьбовой механизм сочленения гарантирует плотное и виброустойчивое соединение. Материалы корпуса и контактов выбраны с учётом всеклиматического применения, что допускает эксплуатацию в широком интервале температур и при повышенной влажности.

Приёмка «5» и условия применения

Обозначение «Элекон 5» в маркировке указывает на вид приёмки изделия по техническим условиям ТУ ГЕ0.364.120. Приёмка «5» подтверждает соответствие соединителя установленным требованиям, включая контроль электрических параметров, проверку изоляции и механической прочности. Год выпуска партии — 2015.

Соединитель 2РТТ36КУН7Г19В Элекон «5» применяется в составе аппаратуры, к которой предъявляются повышенные требования по надёжности электрических соединений. Резьбовая фиксация и конструктив серии 2РТТ обеспечивают работоспособность при многократных циклах сочленения и расчленения. Рабочий диапазон токов позволяет задействовать разъём как в маломощных сигнальных линиях, так и в цепях с существенной токовой нагрузкой, достигающей 36 А на контакт.

Возможные области использования — промышленные системы управления, измерительные комплексы, испытательное оборудование, а также техника, работающая в условиях запылённости и брызг. Благодаря всеклиматическому исполнению соединитель может устанавливаться в устройствах, эксплуатируемых на открытых площадках и в неотапливаемых помещениях.

Рекомендации по монтажу

При монтаже следует применять кабели с сечением, соответствующим рабочим токам конкретных контактов. Ответные части должны быть из той же серии 2РТТ с совместимым условным размером корпуса. После сочленения резьбового соединения необходимо контролировать полное завинчивание накидной гайки для обеспечения заявленной степени защиты от пыли и брызг.
