Назначение и область применения

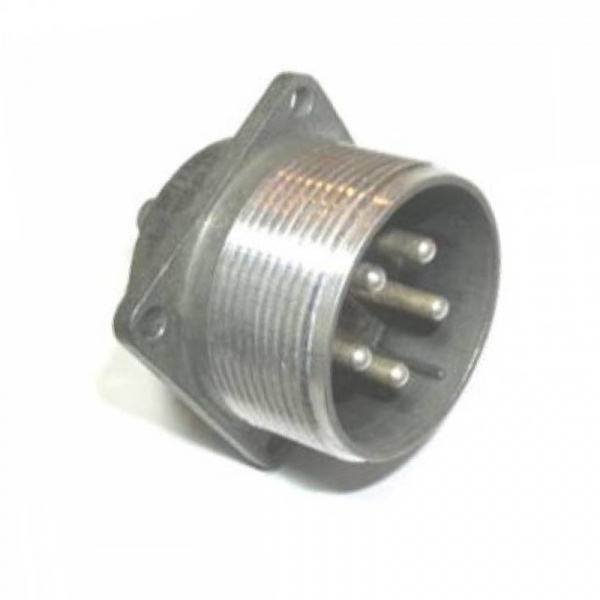

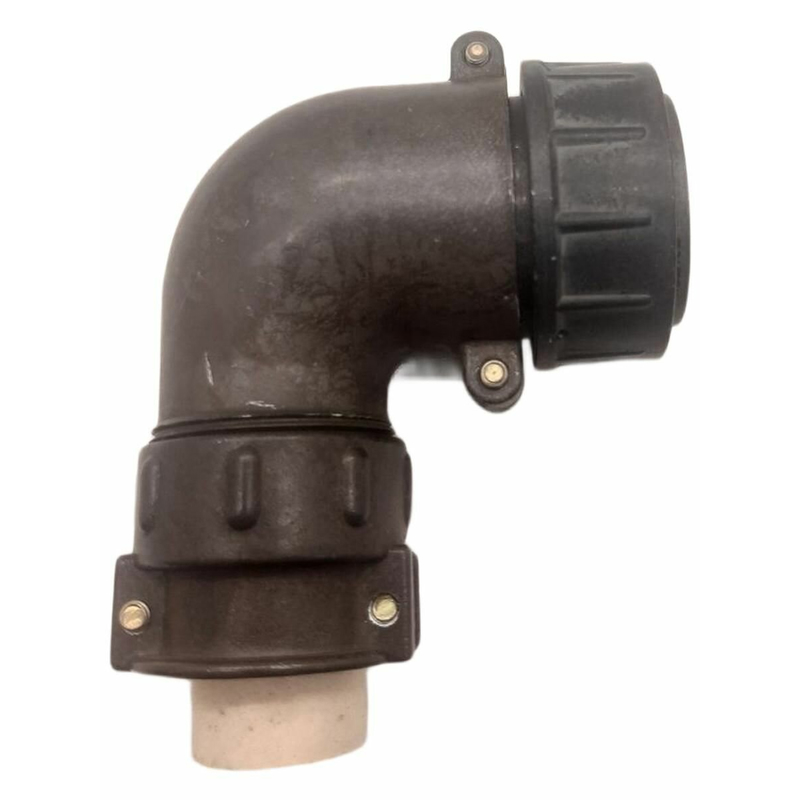

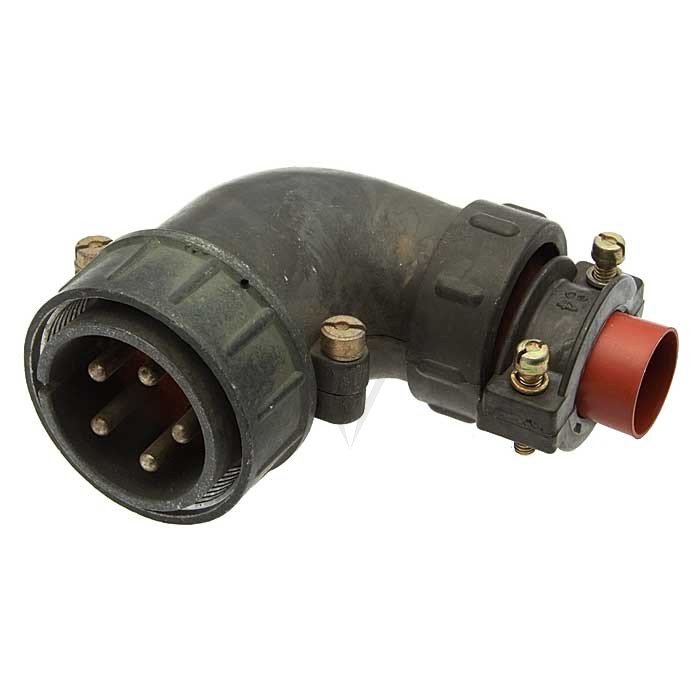

Соединитель 2РТТ36КУН5Ш18В (с гравировкой) «5» представляет собой цилиндрический низкочастотный электрический разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на эксплуатацию при напряжении до 850 В и частоте до 3 МГц, что позволяет использовать его в широком спектре электротехнического и радиоэлектронного оборудования.

Разъем применяется в промышленных и энергетических системах, где предъявляются повышенные требования к надежности соединений и устойчивости к внешним механическим воздействиям. Благодаря устойчивости к вибрациям соединитель подходит для монтажа в оборудовании, работающем в условиях подвижных узлов, вибрационных нагрузок и переменных температурных режимов. Наличие гравировки обеспечивает удобную идентификацию разъема в составе сложных систем подключения, что особенно важно при обслуживании многокомпонентных электрических схем.

Технические характеристики

Изделие имеет следующие подтвержденные параметры:

• Количество контактов: 5.
• Рабочее напряжение: до 850 В.
• Рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 1000 МОм при нормальных климатических условиях.
• Сопротивление контакта: не более 0,75 мОм для контактов диаметром 3,5 мм.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Масса изделия: 92 грамма.

Металлический корпус разъема обеспечивает механическую прочность, защиту внутренних контактных элементов и долговечность при интенсивной эксплуатации. Конструкция рассчитана на многократные циклы сочленения и расчленения без потери качества электрического контакта.

Конструктивные особенности

Соединитель выполнен в цилиндрическом исполнении, характерном для серии 2РТТ. Корпус изготовлен из металла, что гарантирует устойчивость к механическим повреждениям, а также способствует экранированию контактной группы от внешних электромагнитных помех. Контактная группа включает пять токопроводящих элементов, рассчитанных на передачу сигналов и питающих напряжений в низкочастотном диапазоне.

Изделие поставляется с гравировкой, нанесенной на корпус. Гравировка содержит маркировку, позволяющую однозначно идентифицировать соединитель при монтаже, наладке и последующем техническом обслуживании. Это снижает вероятность ошибок при подключении в многоканальных системах и упрощает ведение эксплуатационной документации.

Условия эксплуатации и надежность

Разъем сохраняет работоспособность в широком интервале температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Это допускает использование изделия как в отапливаемых помещениях, так и в неотапливаемых технических отсеках, а также в составе оборудования, эксплуатируемого на открытом воздухе в умеренных и холодных климатических зонах.

Высокое сопротивление изоляции — не менее 1000 МОм при нормальных климатических условиях — обеспечивает минимальные токи утечки между контактами и корпусом. Низкое переходное сопротивление контактов, не превышающее 0,75 мОм для контактов диаметром 3,5 мм, способствует стабильной передаче электрических сигналов и снижению тепловых потерь в точках соединения.

Благодаря совокупности характеристик соединитель 2РТТ36КУН5Ш18В (с гравировкой) «5» подходит для применения в цепях управления, измерительных линиях, системах питания промышленного оборудования и других низкочастотных электрических схемах, где требуется надежное разъемное соединение с защитой от вибраций и внешних воздействий.
