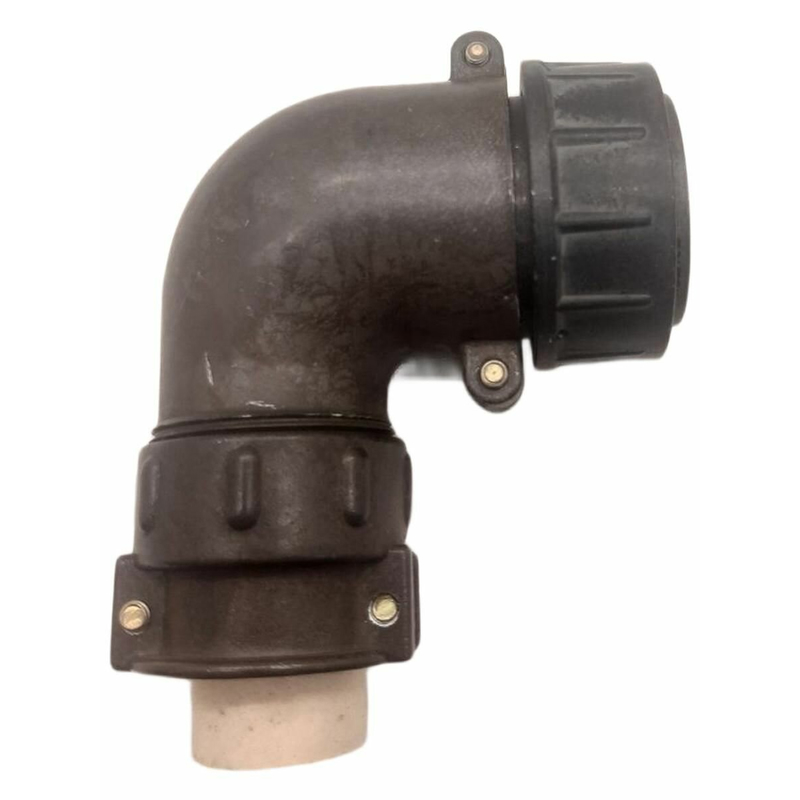

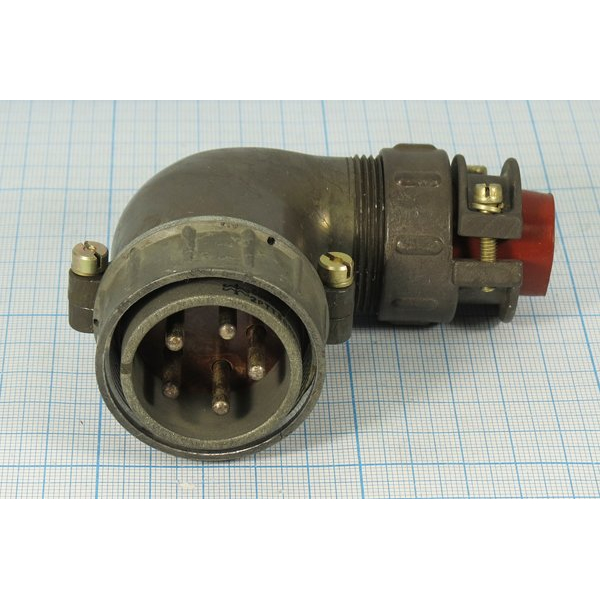

2РТТ36КУН5Ш18В 2015г «5» Элекон

Цена:

4300 ₽

В наличии: 41 шт.

Производитель: Элекон

Технические характеристики

Соединитель 2РТТ36КУН5Ш18В Элекон «5» относится к серии цилиндрических низкочастотных разъёмов 2РТТ , которые производятся на заводе «Элекон». Это вилка кабельная с патрубком, рассчитанная на 5 контактов , с угловым патрубком и всеклиматическим исполнением (символ В ).

Разъём выполнен в пластиковом корпусе цилиндрического типа, с резьбовой фиксацией и защитой от брызг и пыли. Угловой патрубок позволяет удобно укладывать кабель без лишних изгибов, что важно в условиях ограниченного монтажного пространства. Разъёмы серии 2РТТ используются в объёмном монтаже и имеют стандартную систему замыкания и фиксации , совместимую с розетками этой же серии.

Соединитель предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитуда). Ток на каждый контакт может достигать десятков ампер (в зависимости от конкретного типоразмера серии 2РТТ), что делает его пригодным для питания и сигнальных линий в промышленной аппаратуре.

Разъём всеклиматического исполнения обеспечивает работоспособность в широком диапазоне температур , как правило, примерно от −60 до +100 °C , а также при повышенной влажности и пониженном атмосферном давлении. Он рассчитан на многократные сочленения–расчленения (до нескольких сотен циклов) и обладает достаточно высокой наработкой и сроком сохраняемости , что делает его пригодным для ответственных объектов и военной техники.

Такие разъёмы используются в промышленном и военном оборудовании , в том числе в системах электро‑ и радиоснабжения , пультах управления, измерительных и телемеханических устройствах. Они обеспечивают надёжное соединение кабельных линий в условиях вибрации, перепадов температур и воздействия внешних агрессивных факторов , что особенно важно для бортовых и стационарных комплексов.

Описание

2РТТ36КУН5Ш18В

2РТТ36КУН5Ш18В: кабельная вилка для надежных электрических соединений

2РТТ36КУН5Ш18В — цилиндрический низкочастотный электрический соединитель в исполнении кабельной вилки с угловым патрубком для неэкранированного кабеля. Изделие относится к серии 2РТТ и предназначено для формирования разъемных соединений в цепях постоянного и переменного тока, включая оборудование с рабочей частотой до 3 МГц.

Конструкция и назначение

В маркировке 2РТТ36КУН5Ш18В обозначение «36» указывает на условный размер корпуса, а «КУН» — на кабельное исполнение с угловым патрубком и гайкой для неэкранированного кабеля. Соединитель выполнен в виде вилки и рассчитан на объемный монтаж проводников пайкой.

Угловая конструкция патрубка особенно удобна при ограниченном пространстве внутри шкафов, корпусов, приборных отсеков и другого оборудования, где важно аккуратно организовать прокладку кабеля и снизить нагрузку на место ввода.

Основные характеристики 2РТТ36КУН5Ш18В

Параметр	Значение
Тип изделия	Кабельная вилка
Серия	2РТТ
Условный размер корпуса	36
Исполнение патрубка	Угловое
Кабель	Неэкранированный
Количество контактов	5
Диаметр контактов	3,5 мм
Способ присоединения проводников	Пайка
Номинальная рабочая частота	До 3 МГц
Рабочее напряжение	До 700 В постоянного тока; в ряде описаний указывается амплитудное значение до 850 В
Допустимая нагрузка на один контакт	До 50 А
Суммарная токовая нагрузка	До 250 А
Покрытие контактов	Серебро
Сопротивление контакта	Не более 0,75 мОм
Число сочленений и расчленений	Не менее 500
Минимальная наработка	Не менее 1000 часов

Данные параметры делают разъем подходящим для силовых и сигнальных цепей, где требуются надежный контакт, устойчивость соединения и возможность многократного подключения оборудования.

Особенности серии 2РТТ

Соединители серии 2РТТ относятся к пылебрызгозащищенным цилиндрическим разъемам ручного соединения. Резьбовое сочленение обеспечивает механическую фиксацию ответных частей, а одношпоночная поляризация помогает исключить неправильную ориентацию при подключении.

Контакты с серебряным покрытием способствуют снижению переходного сопротивления. Для исполнения с пятью контактами диаметром 3,5 мм нормируется сопротивление не более 0,75 мОм, что важно для передачи тока при сохранении стабильности электрической цепи.

Где применяется 2РТТ36КУН5Ш18В

Кабельная вилка 2РТТ36КУН5Ш18В может использоваться в составе:

промышленной автоматики и систем управления;
электротехнических шкафов и силового оборудования;
измерительных комплексов;
приборостроительной и радиотехнической аппаратуры;
транспортного и специального оборудования;
аппаратуры, работающей в условиях вибраций и механических воздействий.

Серия рассчитана на эксплуатацию в широком диапазоне внешних факторов. В опубликованных характеристиках указываются стойкость к вибрации, многократным механическим ударам, а также рабочий температурный диапазон вплоть до −60…+100 °C для отдельных исполнений.

На что обратить внимание при подборе

При выборе ответной части для 2РТТ36КУН5Ш18В необходимо сверить тип контактов, схему расположения, исполнение корпуса, способ монтажа и совместимость по техническим условиям. Важно также учитывать сечение подключаемых проводов, фактический ток по каждому контакту, условия окружающей среды и необходимость экранирования кабеля.

2РТТ36КУН5Ш18В — практичное решение для создания разъемного кабельного соединения с пятью силовыми контактами, угловым выводом кабеля и надежной фиксацией в составе промышленной и специализированной аппаратуры.
