Назначение и область применения

Низкочастотный цилиндрический разъем 2РТТ36КУН5Г18В «5» производства завода «Элекон» предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования, телекоммуникационных систем и энергетических установок. Изделие относится к серии 2РТТ и выпускается по техническим условиям ТУ ГЕ0.364.120ТУ / П0.070.052, что подтверждает соответствие требованиям, предъявляемым к соединителям ответственного применения.

Соединитель рассчитан на эксплуатацию в жестких климатических и механических условиях. Конструкция корпуса и применяемые материалы обеспечивают устойчивость к воздействию вибрации, ударных нагрузок, пыли и повышенной влажности. Разъем относится к группе пылебрызгозащищенных изделий и пригоден для использования в аппаратуре, работающей на открытом воздухе, в неотапливаемых помещениях и на подвижных объектах.

Типичные области применения включают промышленную электронику, военную и специальную технику, телекоммуникационное и энергетическое оборудование. Во всех перечисленных сферах требуется высокая живучесть соединений и стабильность электрических параметров на протяжении длительного срока службы.

Конструктивные особенности

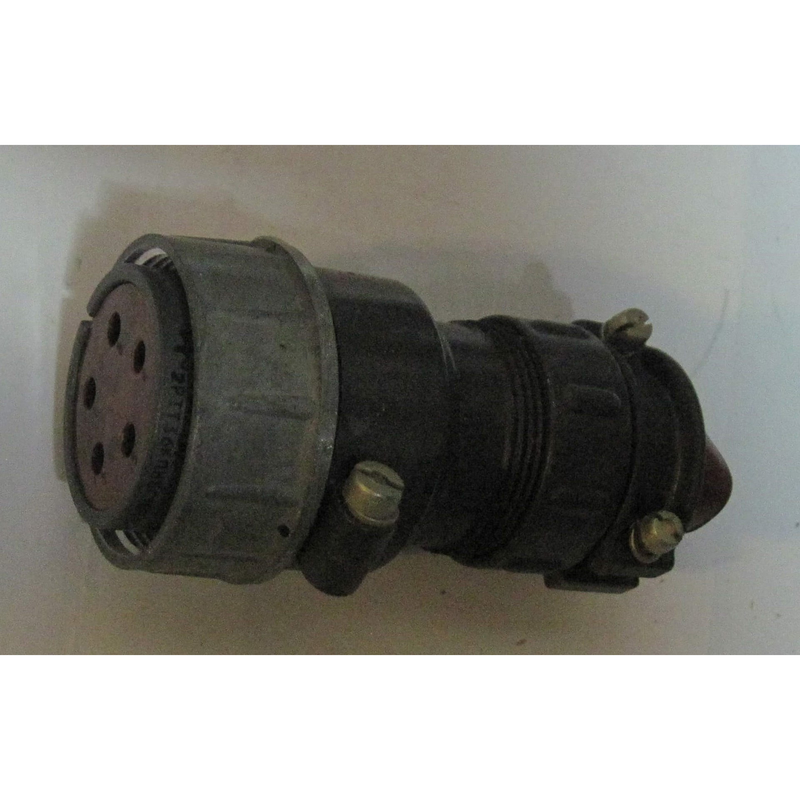

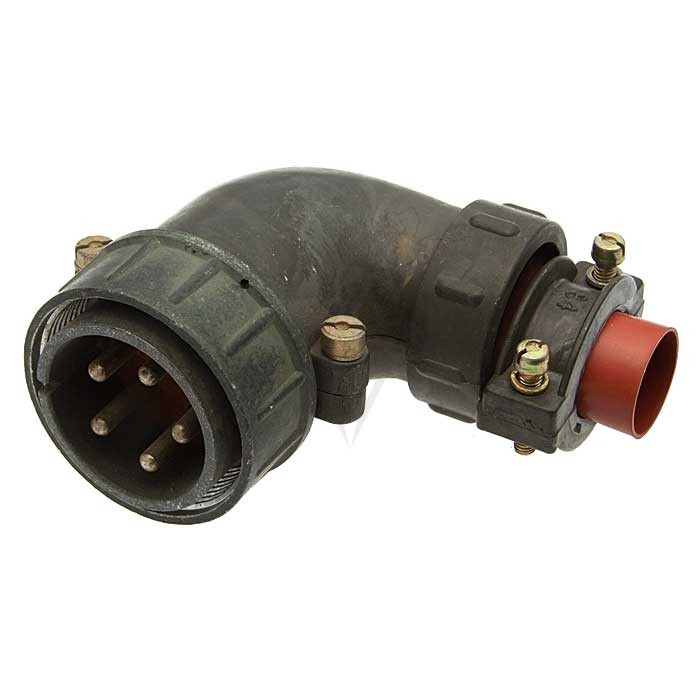

Корпус разъема выполнен в цилиндрическом форм-факторе с резьбовой фиксацией сочленения. Резьбовой механизм обеспечивает надежное соединение ответных частей и исключает самопроизвольное разъединение при вибрационных и ударных воздействиях. Такое исполнение позволяет применять разъем в условиях, где предъявляются повышенные требования к механической стойкости коммутационных узлов.

Количество контактов — 5. Контакты изготовлены из металла и имеют защитно-токопроводящее покрытие на основе серебра или аналогичного материала. Такое покрытие снижает переходное сопротивление и повышает стойкость контактных пар к окислению, что особенно важно при длительной эксплуатации в условиях повышенной влажности и перепадов температур.

Разъем относится к соединителям объемного монтажа. Это означает, что монтаж проводников осуществляется непосредственно к хвостовикам контактов с применением пайки или обжима в зависимости от конкретного исполнения. Конструкция рассчитана на использование в составе аппаратуры с продолжительным сроком службы.

Электрические параметры и условия эксплуатации

Серия 2РТТ ориентирована на работу в цепях постоянного и переменного тока с частотой до нескольких мегагерц в зависимости от конкретного исполнения линейки. Рабочее напряжение по серии достигает порядка нескольких сотен вольт, в типичных исполнениях — до около 850 В амплитудного значения. Рабочий ток на отдельный контакт определяется диаметром контактов и может составлять от долей ампера до десятков ампер.

Изделие сохраняет работоспособность при воздействии следующих факторов:

• вибрационные нагрузки и механические удары;
• резкие перепады температуры окружающей среды;
• повышенная влажность и запыленность;
• длительное хранение в составе аппаратуры или в упаковке изготовителя.

Типичный срок сохраняемости изделий серии 2РТТ в составе аппаратуры составляет порядка 15 лет. Приемка «5» и указание года выпуска 2015 подтверждают прохождение изделием установленных процедур контроля качества на предприятии-изготовителе.

Маркировка и идентификация

Обозначение 2РТТ36КУН5Г18В содержит информацию о принадлежности к серии 2РТТ, конструктивном исполнении и количестве контактов. Артикул 50767 используется для идентификации изделия в учетных системах и складской документации. Производитель — завод «Элекон», российское предприятие, специализирующееся на выпуске электрических соединителей для ответственных применений.

Категория 2РТТ объединяет низкочастотные цилиндрические разъемы с резьбовым сочленением, ориентированные на работу в цепях постоянного и переменного тока в диапазоне частот до нескольких мегагерц. Приемка «5» соответствует категории качества, применяемой для изделий, поставляемых в аппаратуру специального и промышленного назначения.
