Назначение и область применения

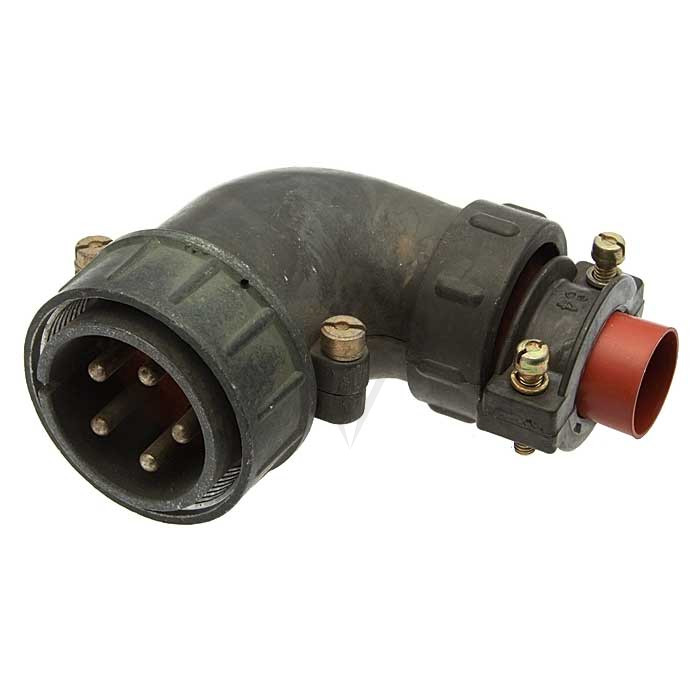

Соединитель 2РТТ36КУН4Ш17В «Элекон» 5 — это низкочастотный цилиндрический кабельный разъём ручного соединения, относящийся к серии 2РТТ (теплостойкие пылебрызгозащищённые соединители). Изделие представляет собой вилку кабельную (коннектор объёмного монтажа) и предназначено для соединения электрических цепей постоянного и переменного тока в условиях повышенной вибрации и воздействия окружающей среды.

Соединитель относится к типу всеклиматического исполнения, негерметичного, с резьбовой фиксацией сочленённого положения. Такое конструктивное решение обеспечивает надёжное удержание ответных частей в сочленённом состоянии и предотвращает самопроизвольное расчленение при механических нагрузках.

Изделие устойчиво к воздействию вибрации, пониженного давления и высокой влажности, что делает его пригодным для применения в промышленной и транспортной технике. Разъём рассчитан на 500 циклов сочленения–расчленения, а минимальная наработка составляет порядка 1000 часов.

Технические характеристики

Габарит корпуса 36 — один из стандартных размеров серии 2РТТ. Количество контактов — 4, с различным диаметром: три штыря диаметром около 2,5 мм и один штырь диаметром около 9 мм. Материал контактов — серебро.

Электрические параметры соединителя:

• сопротивление контактов не превышает 1 мОм для мелких контактов и около 0,15 мОм для крупного контакта;
• максимальный ток на одиночный контакт — до примерно 35 А для малых контактов и до 200 А для большого;
• суммарный ток разъёма — до 275 А;
• амплитудное значение напряжения в цепи — до 850 В, что соответствует максимальному рабочему напряжению порядка 700 В;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Рабочий диапазон температур обычно от минус 50…−60 °C до +100 °C, что характерно для разъёмов серии 2РТТ. Изделие сохраняет заявленные параметры в пределах указанного температурного интервала и при воздействии внешних факторов, предусмотренных для всеклиматического исполнения.

Особенности конструкции

Соединитель 2РТТ36КУН4Ш17В «Элекон» 5 относится к классу теплостойких пылебрызгозащищённых соединителей. Конструкция предусматривает ручное соединение и резьбовую фиксацию сочленённого положения, что упрощает монтаж в условиях ограниченного доступа и одновременно обеспечивает стабильность электрического контакта.

Применение серебряных контактов способствует низкому переходному сопротивлению и устойчивой работе при значительных токах. Наличие контактов разного диаметра в одном корпусе позволяет комбинировать сильноточные и сигнальные цепи в рамках одного соединителя, что расширяет возможности компоновки электрооборудования.

Приёмка и происхождение

Изделие имеет приёмку «5» и выпущено в 2015 году. Производитель — Элекон. Артикул товара — 50766. Соединитель относится к категории 2РТТ и предназначен для применения в составе электротехнических устройств и систем, где требуется надёжное разъёмное соединение с защитой от пыли, брызг и вибрационных нагрузок.
