Назначение соединителя 2РТТ36КУН1Ш20В «5»

Цилиндрический низкочастотный соединитель 2РТТ36КУН1Ш20В «5» относится к серии 2РТТ и предназначен для соединения и разъединения электрических цепей в электронной и радиоэлектронной аппаратуре. Изделие относится к тропикоустойчивому типу, что подтверждает его способность сохранять рабочие характеристики в условиях повышенной влажности и широкого диапазона температур. Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 700 В.

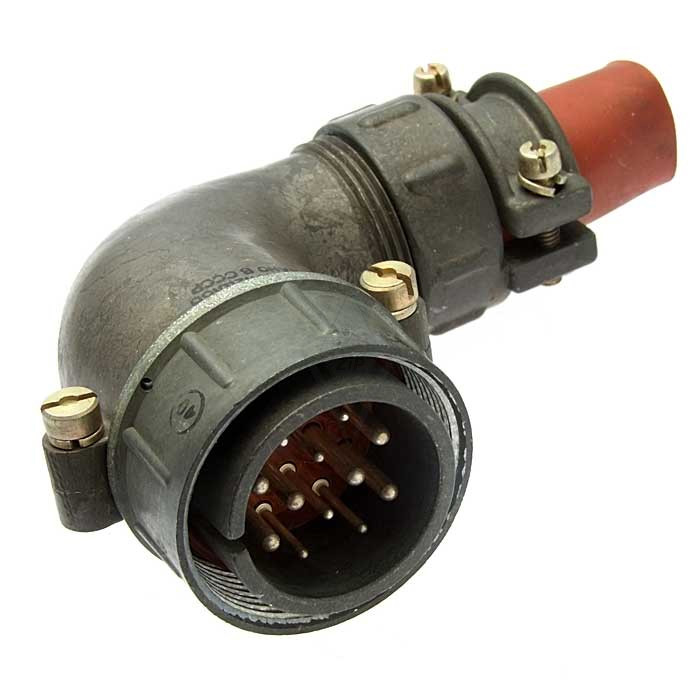

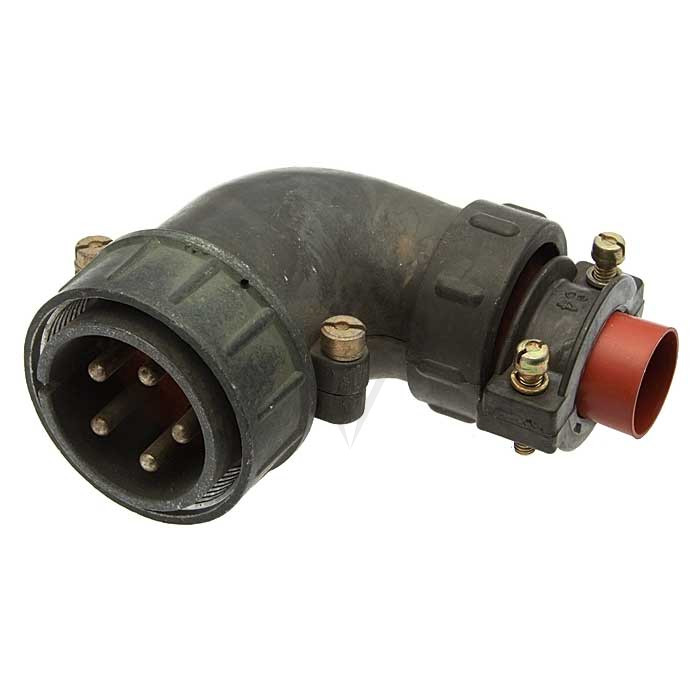

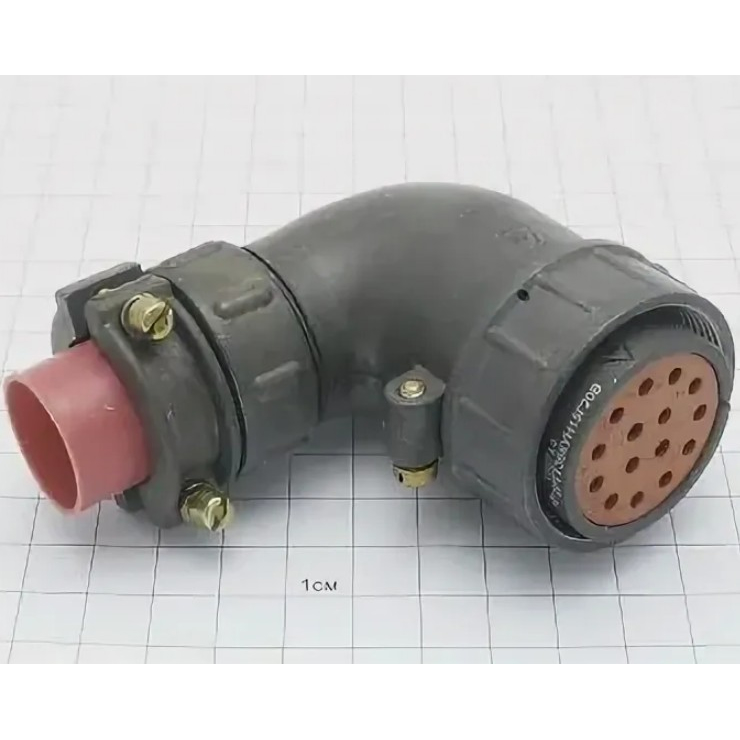

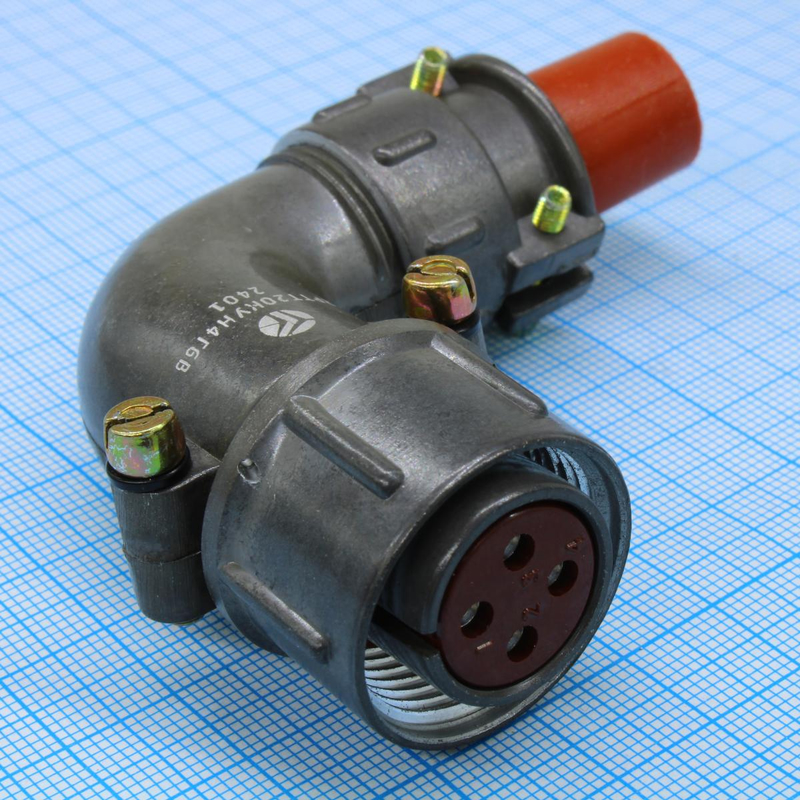

Конструкция соединителя предусматривает кабельный корпус с угловым патрубком и одношпоночной поляризацией, что обеспечивает однозначное положение при сочленении и исключает ошибочное подключение. Внутренняя вставка содержит штыревые контакты и рассчитана на монтаж экранированных кабелей методом пайки или объёмного монтажа. Изделие применяется во внутренних цепях приборов и аппаратуры специального назначения, включая образцы, эксплуатируемые в военной промышленности и в составе ответственного оборудования.

Подтверждённые особенности конструкции и эксплуатационные характеристики

Обозначение 2РТТ36КУН1Ш20В содержит подробную информацию о конструктивных признаках соединителя. Каждый символ шифра отражает конкретное исполнение узла, что позволяет однозначно идентифицировать изделие при подборе, замене или комплектации аппаратуры.

Расшифровка обозначения

• 2РТТ — тип соединителя: негерметичный, тропикоустойчивый;
• 36 — условный размер корпуса;
• К — кабельный корпус;
• У — угловой патрубок;
• Н — одношпоночная поляризация;
• 1Ш — одна вставка со штыревыми контактами;
• 20 — количество контактов: 20;
• В — всеклиматическое исполнение.

Соединитель рассчитан на максимальное рабочее напряжение 700 В. Рабочая частота достигает 3 МГц, что позволяет использовать изделие в низкочастотных трактах аппаратуры различного назначения. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает стабильное разъединение цепей при отсутствии сочленения и снижает токи утечки в рабочих режимах.

Механическая прочность подтверждена ресурсом в 500 циклов сочленений и расчленений. Соединитель выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, что соответствует 50 g. Одиночные ударные воздействия допускаются до 5000 метров на секунду в квадрате, то есть 500 g. Такие параметры позволяют применять изделие в аппаратуре, подверженной значительным механическим нагрузкам при эксплуатации и транспортировке.

Климатическое исполнение В2.1 по ГОСТ 15150-69 подтверждает всеклиматическое применение соединителя. Изделие сохраняет работоспособность при температурах от минус 60 до плюс 100 градусов Цельсия и при относительной влажности воздуха до 98 процентов при температуре плюс 40 градусов Цельсия. Тропикоустойчивое исполнение предотвращает развитие коррозионных процессов на контактах и корпусных элементах в условиях длительного воздействия влажного воздуха.

Применение и монтаж

Соединитель 2РТТ36КУН1Ш20В «5» применяется для подключения экранированных кабелей внутри корпусов приборов, блоков и стоек радиоэлектронной аппаратуры. Угловой патрубок кабельного корпуса упрощает прокладку кабельных трасс в ограниченном объёме и обеспечивает удобный вывод кабеля без резких перегибов. Одношпоночная поляризация исключает неправильную ориентацию ответных частей при сочленении, что особенно важно при обслуживании многоконтактных узлов в условиях ограниченного доступа.

Монтаж контактов осуществляется методом пайки, что обеспечивает надёжное и контролируемое соединение с жилами кабеля. Объёмный монтаж допускает применение соединителя в схемах с высокой плотностью размещения элементов. Изделие соответствует техническим условиям и пригодно для комплектации аппаратуры специального назначения, где требуется сочетание механической прочности, стабильности электрических параметров и стойкости к внешним воздействиям.

Приёмка «5» означает, что изделие прошло приёмо-сдаточные испытания в установленном порядке. Соединитель с артикулом 6256 относится к категории 2РТТ и предназначен для применения в составе ответственной аппаратуры, к которой предъявляются повышенные требования по надёжности и устойчивости к условиям эксплуатации.
